Schrauben
Inbusschrauben¶

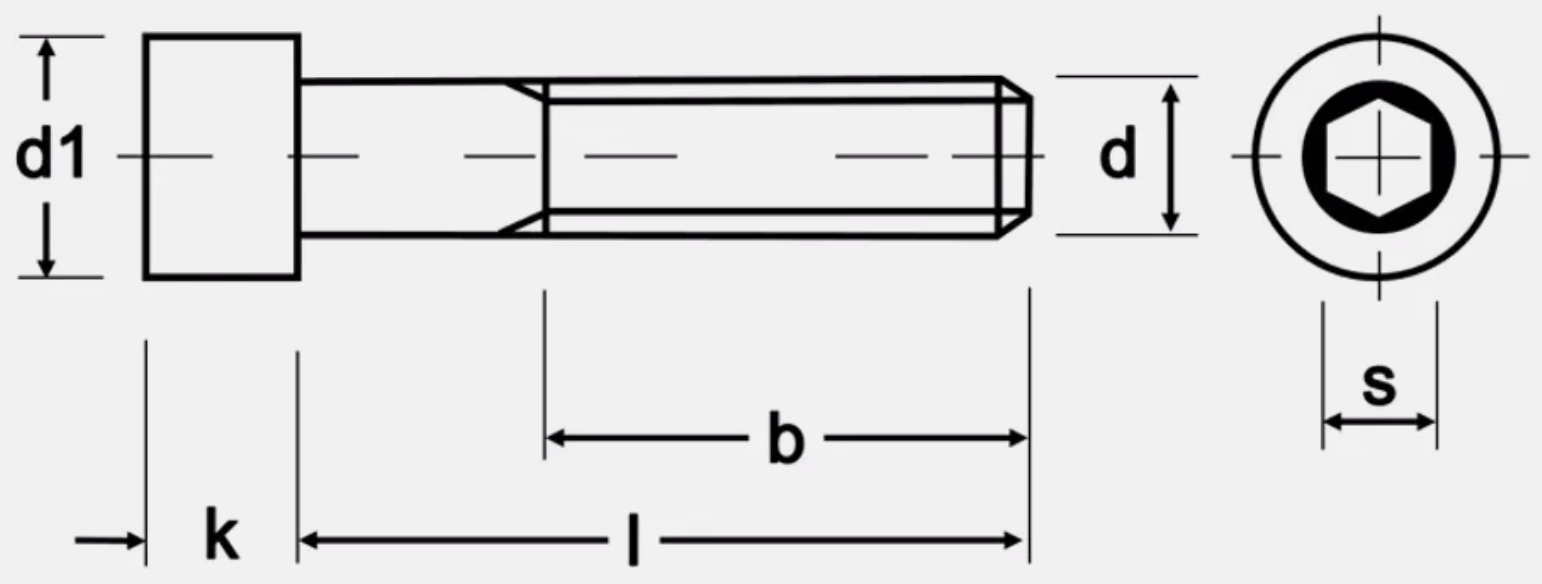

Maße Inbusschrauben DIN 912¶
| d | l (mm) | b | d1 | k | s |
|---|---|---|---|---|---|
| von - bis | mm | mm | mm | mm | |
| M1,6 | 5 - 16 | 15 | 3 | 1,6 | 1,5 |
| M2 | 3 - 20 | 16 | 3,8 | 2 | 1,5 |
| M2,5 | 4 - 20 | 17 | 4,5 | 2,5 | 2 |
| M3 | 4 - 50 | 18 | 5,5 | 3 | 2,5 |
| M4 | 4 - 70 | 20 | 7 | 4 | 3 |
| M5 | 6 - 90 | 22 | 8,5 | 5 | 4 |
| M6 | 6 - 100 | 24 | 10 | 6 | 5 |
| M8 | 10 - 100 | 28 | 13 | 8 | 6 |
| M10 | 12 - 80 | 32 | 16 | 10 | 8 |
| M12 | 20 - 70 | 36 | 18 | 12 | 10 |
Maße Inbusschrauben DIN 7984¶
Inbusschrauben mit flachem Kopf
| d1 | b | k | s | |
|---|---|---|---|---|
| M3 | 5,5 | 12 | 2 | 2 |
| M4 | 7 | 14 | 2,8 | 2,5 |
| M5 | 8,5 | 16 | 3,5 | 3 |
| M6 | 10 | 18 | 4 | 4 |
| M8 | 13 | 22 | 5 | 5 |
| M10 | 16 | 26 | 6 | 7 |
| M12 | 18 | 30 | 7 | 8 |
| M16 | 24 | 38 | 9 | 12 |
| M20 | 30 | 46 | 11 | 14 |
| M24 | 36 | 54 | 13 | 17 |
