Endschalter und Homing-Sensoren
Gute Beschreibung welche Typen verbaut werden sollten: https://www.rocketronics.de/shop/de/induktiver-naeherungsschalter-2.html
Empfehlung für Schaltart¶
- Elektronische Leitspindelsteuerung ELS4: PNP Schließer, NPN nur mit 1 KOhm Pullup-Widerstand
- Estlcam Klemmenadapter: NPN Schließer (Am Eingang in der Software den Pullup-Widerstand aktivieren)
- Beamicon CNC Steuerungen: PNP Schließer
- Eding CNC Steuerungen: NPN Öffner oder Schließer, es können aber auch PNP Sensoren verwendet werden.
Erklärung¶
- NPN-Schalter sind Schalter, die den Ausgangspin auf Masse ziehen.
- PNP-Schalter sind Schalter, die die Betriebsspannung auf den Ausgangspin schalten.
Möchte man einen Öffner realisieren, bei dem auch ein Kabelbruch erkannt werden kann sollte man einen NPN Öffner nehmen. Der Ausgangspin ist dann in Ruhestellung auf Masse geschaltet. Bricht die Anschlussleitung wird das dann ebenfalls erkannt.
Achtung: Möchte man mehrere Sensoren parallel an einen Eingang anschließen sind NPN Schließer optimal.
Möchte man dagegen eine einfache Schaltweise wie ein normaler Schalter, also
- Schalter schließt = High Signal
- Schalter Öffnet = Low Signal
dann empfiehlt sich ein PNP-Schließer.
Sensor Anschluss an Masso¶
see https://forums.masso.com.au/threads/npn-proximity-sensor.4679/#post-35467
A bit late seeing this.
IEC Color scheme for sensors:
- Blue => Cold => Common / Neutral
- Brown =>Warm => Power
- Output can be black or white
Most sensors will operate between +5V to +30V.
NPN switches to common / negative (MASSO input will require a pull-up resistor).
PNP switches to positive, wire to the output to MASSO input.

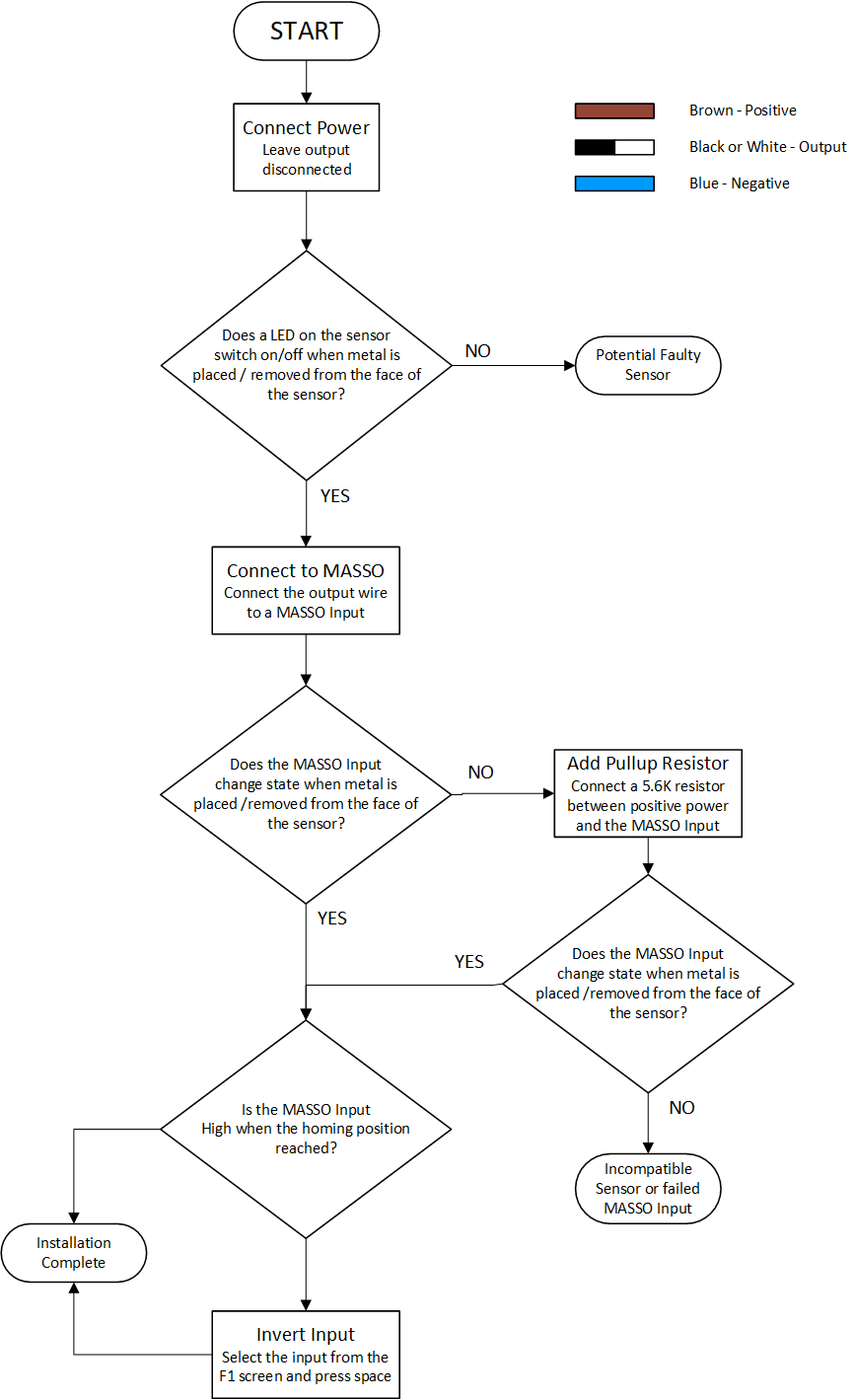

The following is my recommended testing flow chart:
- Verbaut sind NPN Öffner

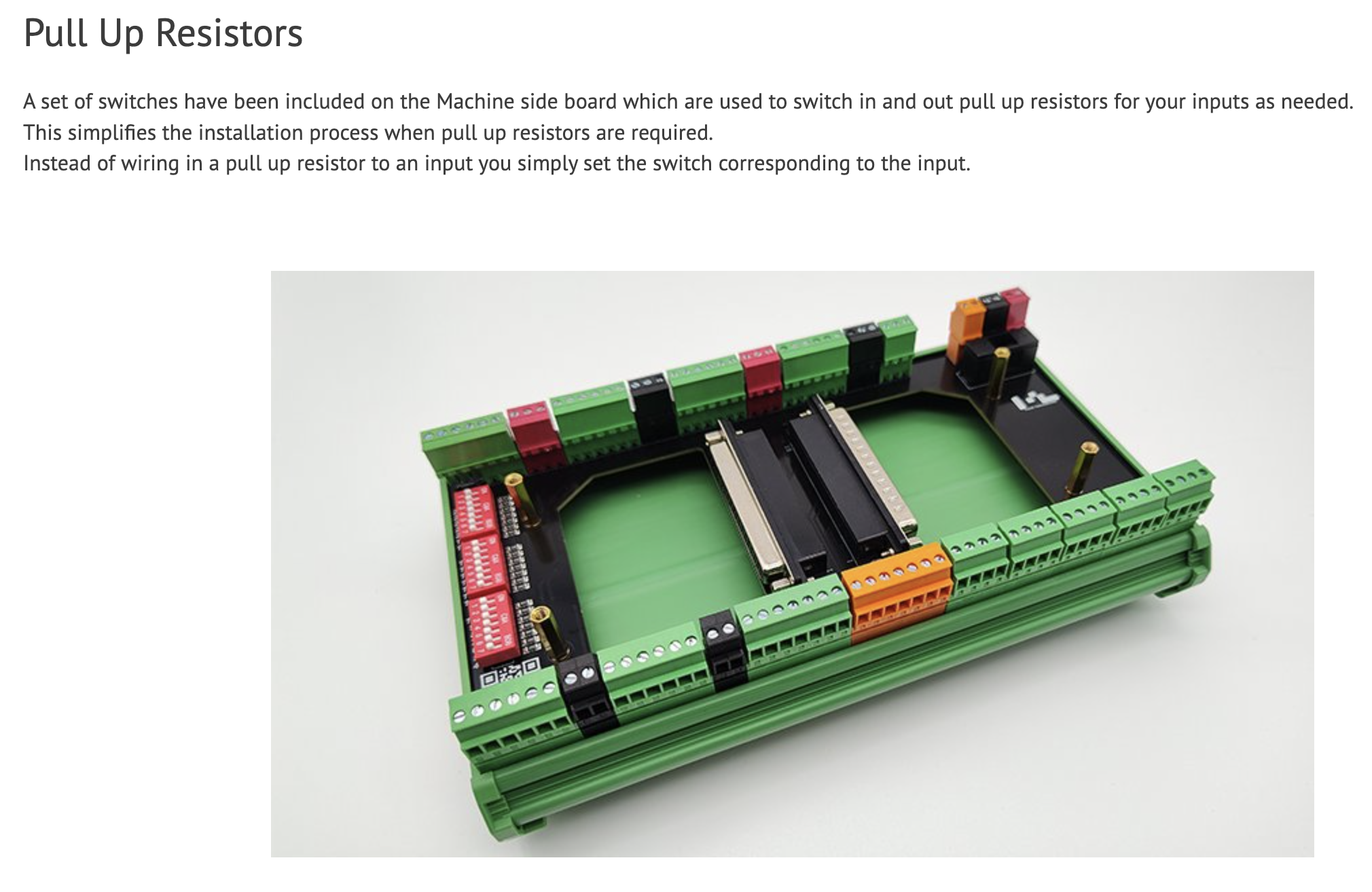

Pull up Widerstände mit dip Schalter¶
