Fusion 360 Tipps & Tricks

Auf dieser Seite möchte ich einige Tipps zusammenstellen, die mir bei der Konstruktion der Fräse in Fusion geholfen haben.

Organisation in Baugruppen

Im Browser ist es wichtig, die einzelnen Baugruppen in unterschiedlichen Komponenten zu verwalten. Sonst verliert ihr schnell den Überblick in eurer Zeichnung. Bei mir sieht das Ganze so aus:

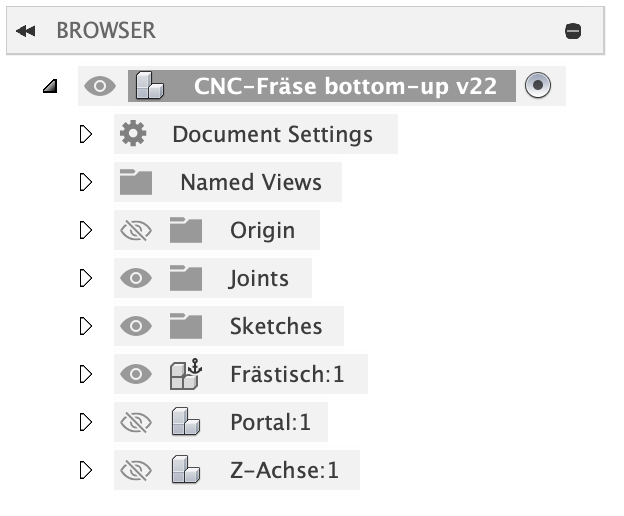

  • Top Level 300

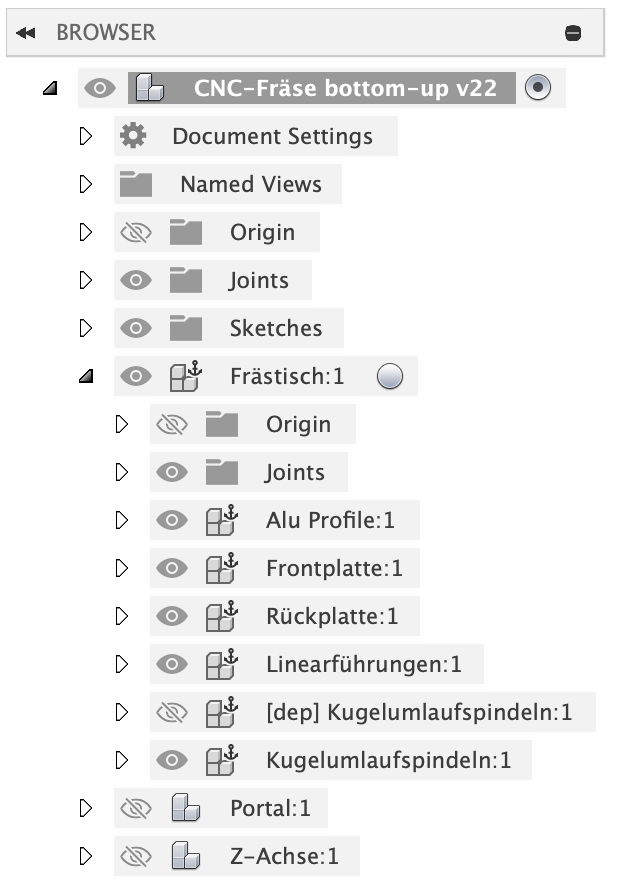

  • Frästisch 300

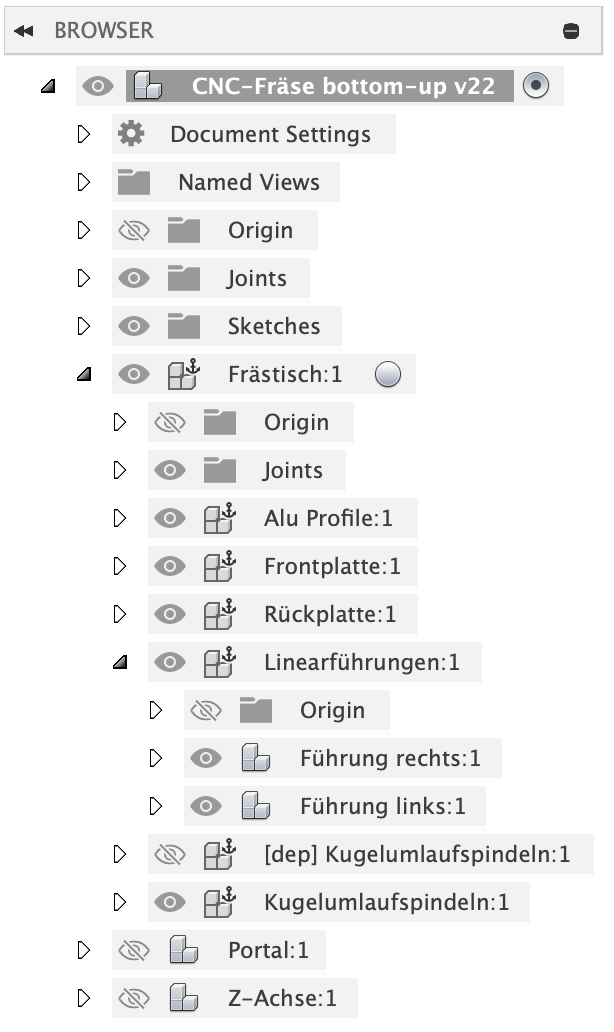

  • Weitere Ebene "Linearführungen" 300

Aluminiumprofile konstruieren & verbinden

Zur Konstruktion mit Aluminiumprofilen kann man wie folgt verfahren:

  • Querschnitt importieren die meisten Hersteller und Shops für Alu-Profile bieten die Querschnitte der Profile als Download z.b. im .dxf Format an. Diese können in Fusion als Sketch importiert werden: 400

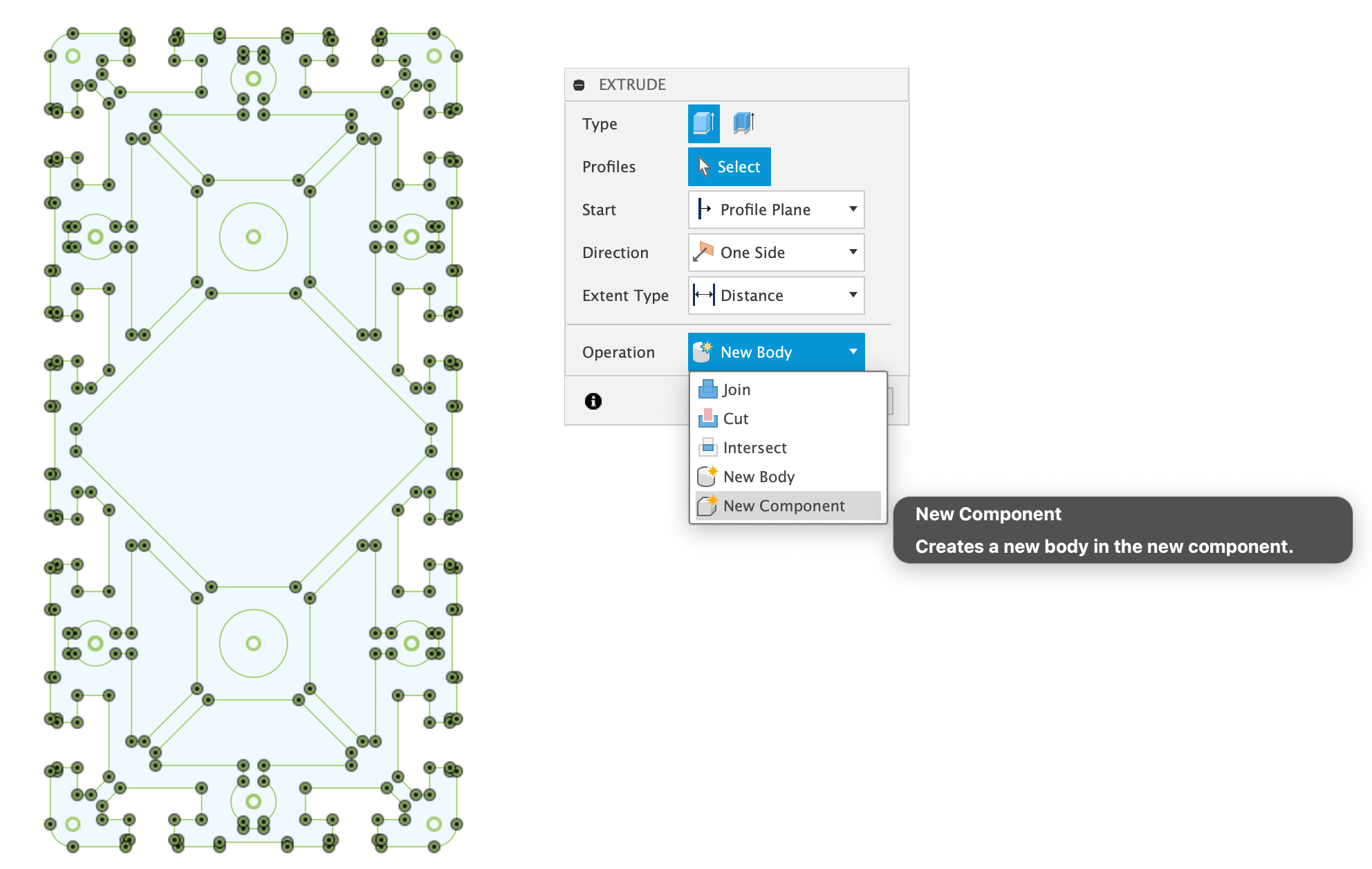

  • Extrudieren im nächsten Schritt werden die Querschnitte durch drücken der Taste E extrudiert - dabei ist wichtig, dass bei der Operation "New Component" gewählt wird: 600
  • Als nächstes wählt man das Profil aus, welches extrudiert werden soll 600

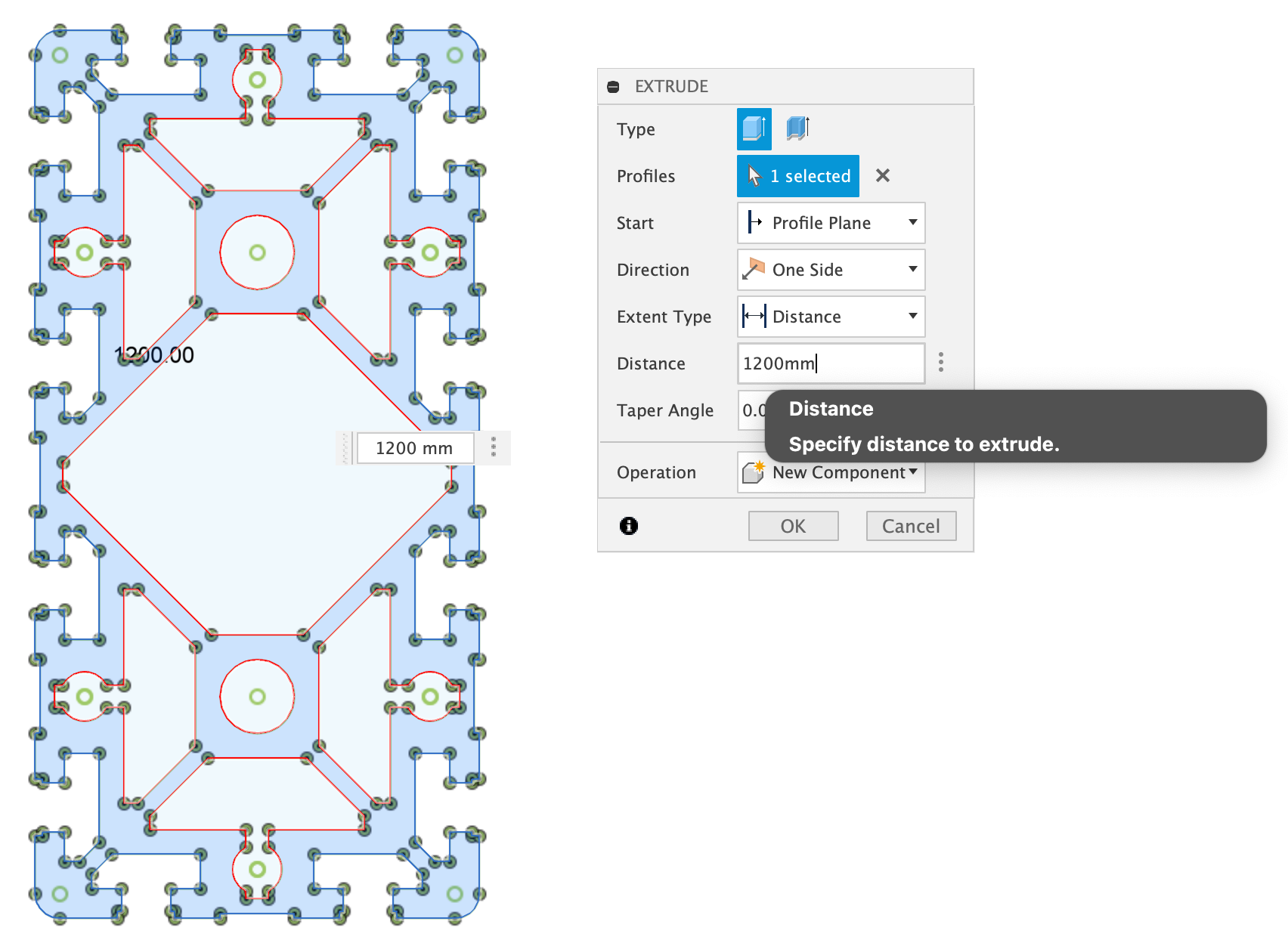

  • Jetzt kann im Kontextmenü die Länge angegeben werden, in die man das Profil extrudieren möchte 600

Auf diese Weise erhält man CAD Modellen von den Aluminiumprofilen, die dann beliebig positioniert und mit anderen Bauteilen verbunden werden können.

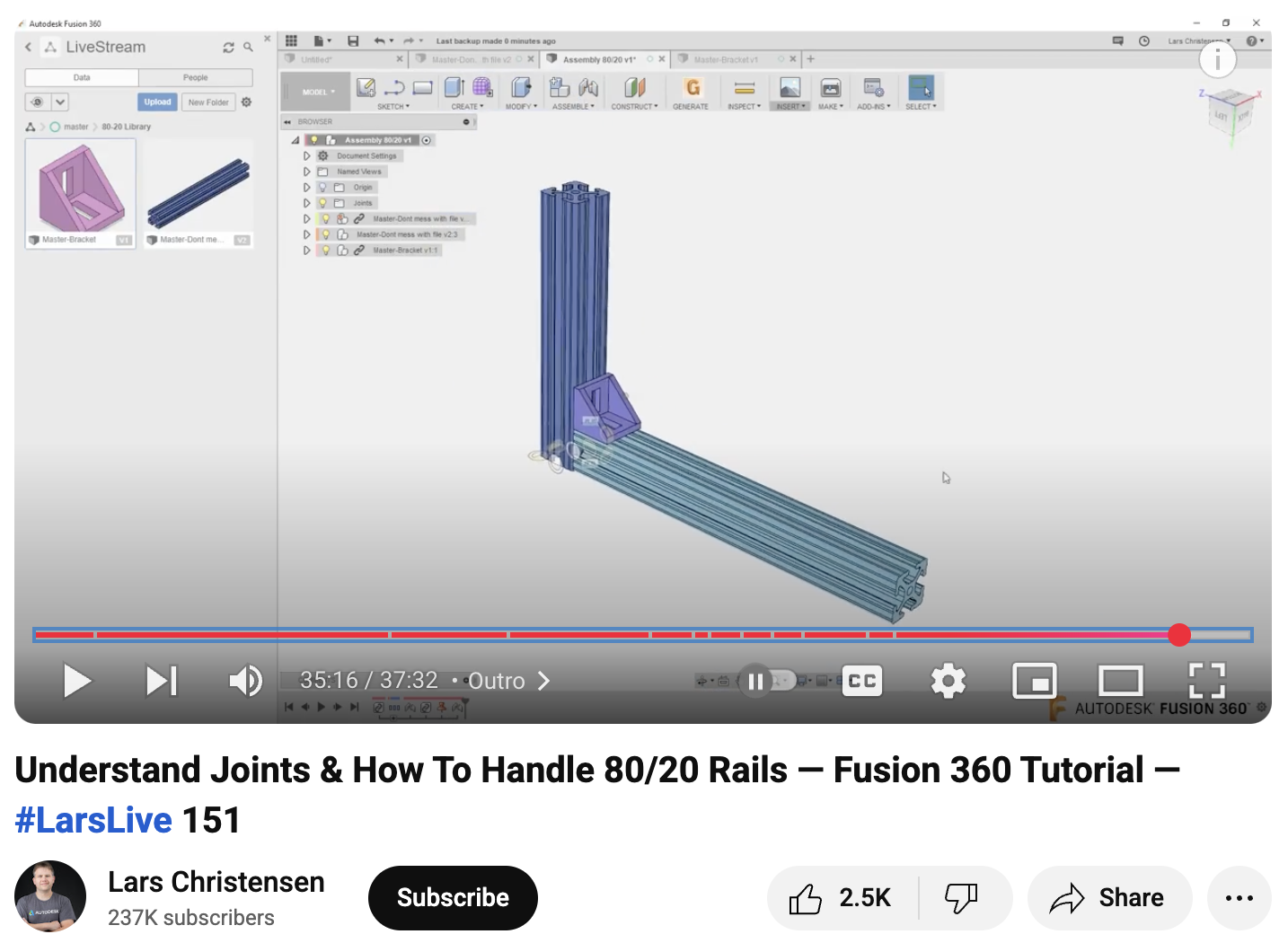

Weitere nützliche Tipps zum Umgang mit Aluminiumprofilen in Fusion - insbesondere wie diese mit "Joints" verbunden werden - finden sich in diesem Youtube Video: 600

Bauteile importieren

Viele Standardbauteile wie Schrauben können in Fusion einfach importiert werden:

  • Vor dem Einfügen eines Bauteils die Komponente im Browser auswählen, in die das Bauteil importiert werden soll

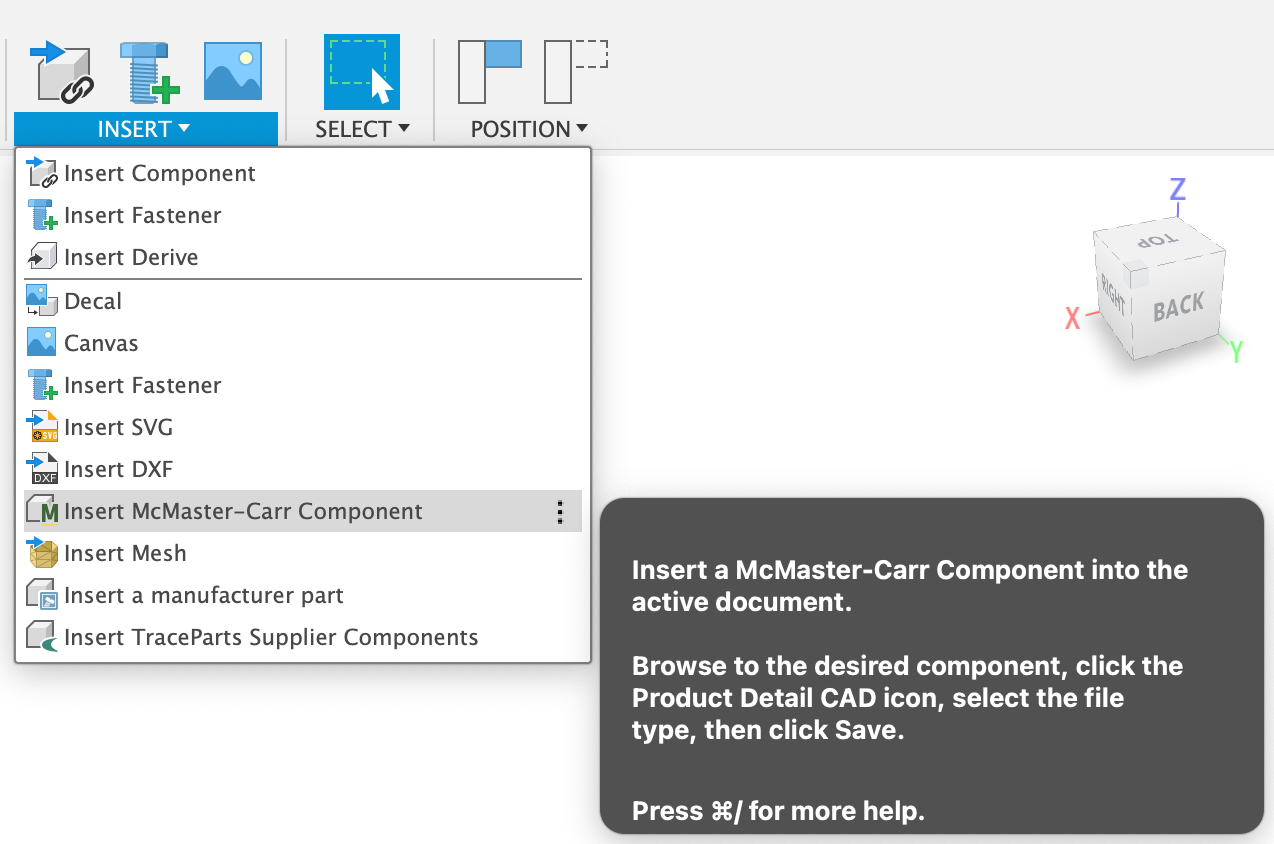

  • Unter "Insert" → "Insert McMaster - Carr Component" auswählen 600

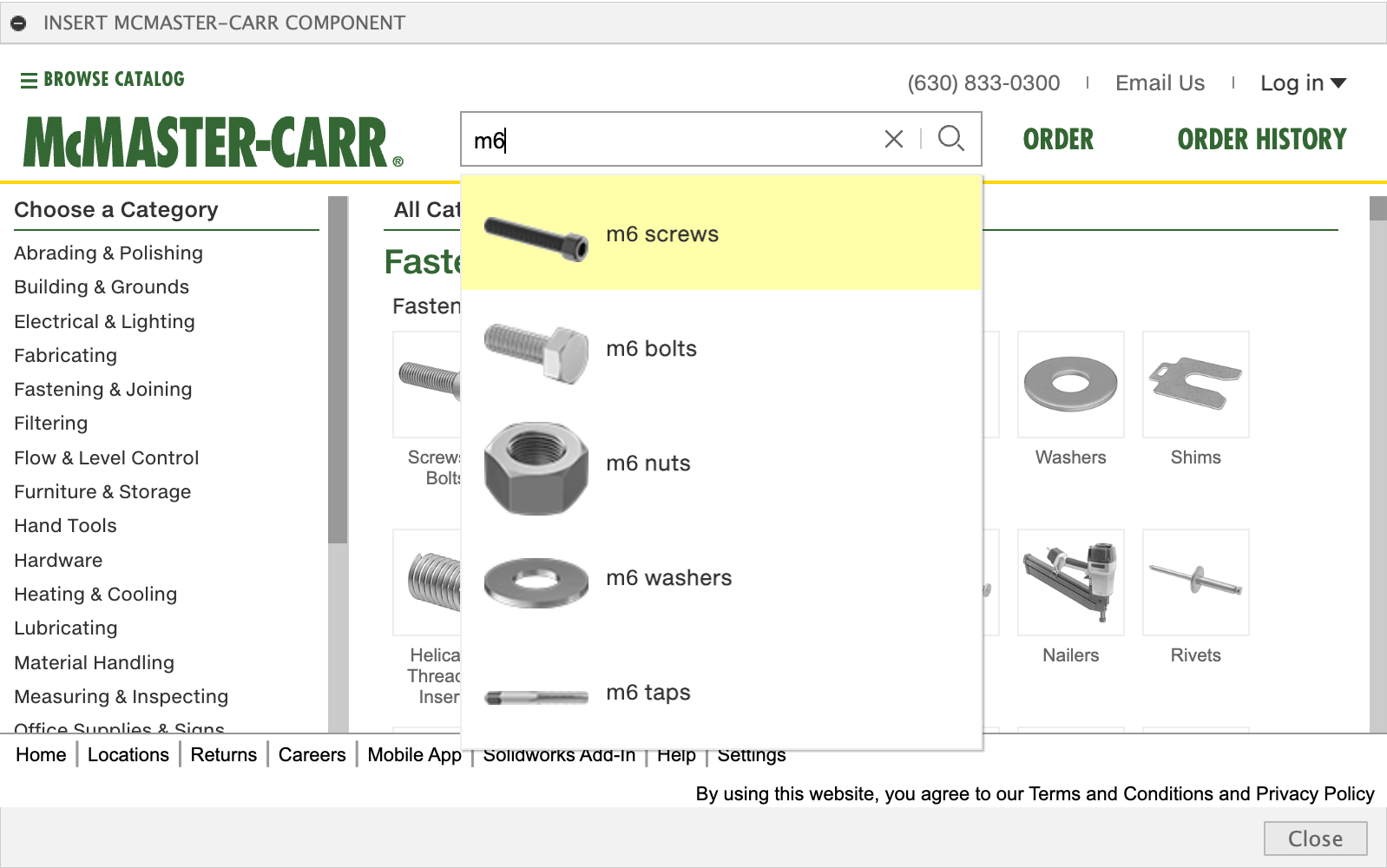

  • Es erscheint ein Dialog in dem ihr das jeweilige Bauteil auswählen könnt 600

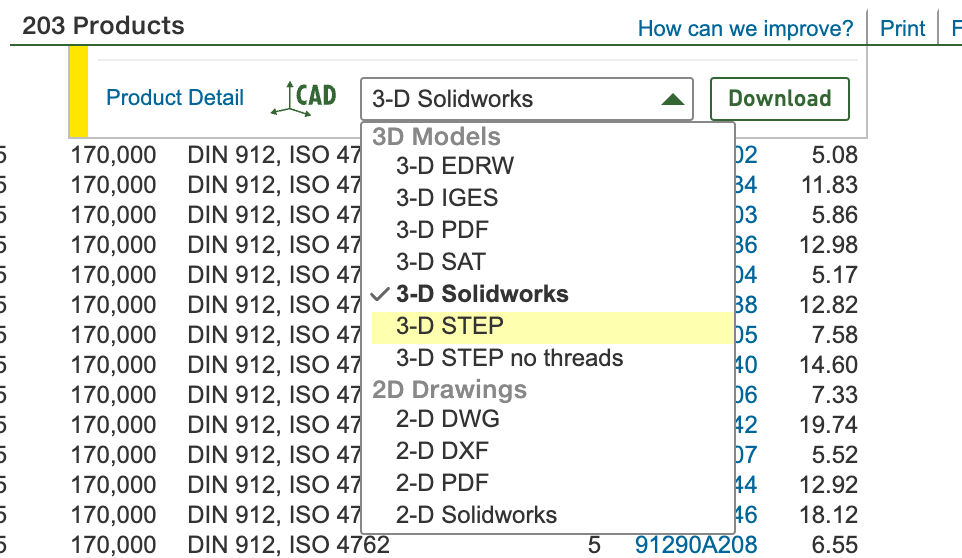

  • Wenn ihr das gewünschte Bauteil gefunden habt, ist es wichtig, im Dropdown-Menü zum Download "3-D Step" auszuwählen, danach "Download" 600

Anschließend ist das jeweilige CAD Modell eurer Konstruktion hinzugefügt und ihr könnt es positionieren.

Bewegliche Teile

coming soon

Zusammenbau in Zeichnung vs. "Probezusammenbau"

coming soon

Bauteile exportieren

coming soon
