Masso G3 Controller einrichten

• Homing in Masso
• Verkabelung siehe Verkabelung von Controller, Driver, Netzteilen und Motoren

Software installieren

Erster Start von Masso

Fehlermeldung wegen Batterie

• see https://docs.masso.com.au/wiring-and-setup/setup-and-calibration/installing-or-replacing-backup-battery
• Benötigte Batterie CR-2032
• Nach dem Wechseln nochmal neu starten

Login

• Default Passwort: HTG

Konfiguration

Inputs

Input	Funktion	Inverted?
1	X - Home Sensor	No
2	Y - Home Sensor	No
3	Z - Home Sensor	No
13	X-Axis Motor Alarm	Yes
14	A-Axis Motor-Alarm	Yes
15	Y-Axis Motor-Alarm	Yes
16	Z-Axis Motor-Alarm	Yes
22	Tool Setter	No

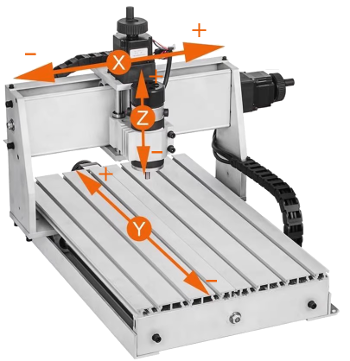

Axis

X und Y-Achse

Setting	Value
Motor: Distance per revolution	10.00000
Drive: Pulses per revolution	1000
Maximum Feedrate	1000
Acceleration	30mm/sec^2
Travel Minimum	0
Travel Maximum	1000
Backlash	0
Invert Direction	false

Z-Achse

Setting	Value
Motor: Distance per revolution	5.00000
Drive: Pulses per revolution	1000
Maximum Feedrate	1000
Acceleration	30mm/sec^2
Travel Minimum	0
Travel Maximum	350
Backlash	0
Invert Direction	false

A-Achse

⚠️ muss noch angepasst werden, weil jetzt "Slave to Y Axis"

Slave to X Axis	true

Auto tool zero

Auto tool zero ist was MASSO als Werkzeuglängensensor bezeichnet

1. Im F3 Modus über das Probing Tool fahren
2. Die X und Y Koordinaten merken
3. Im F1 Modus zu "Auto Tool Zero" gehen
4. Dort als "Tool Setter X position" und "Tool Setter Y position" die zuvor ermittelten Werte eingeben
   1. beide Achsen "Enablen"
5. Z safe Distance eingeben
   1. längstes Werkzeug beachten, mit dem sicher auf den Toolsetter navigiert werden kann

Tool Changer Konfiguration

1. Im F1 Modus auf "Tool Changer" gehen und "Manual Tool Changer" auswählen
2. Die Maschinenkoordinaten eingeben, wohin die Maschine fahren soll, um das Werkzeug zu wechseln
