CAM Modellierung mit Fusion 360

Multi-tool setup

• jedes Tool in eigenes Setup
• im 2. Setup bei "Modell" das gleiche Modell wie im ersten Schritt auswählen

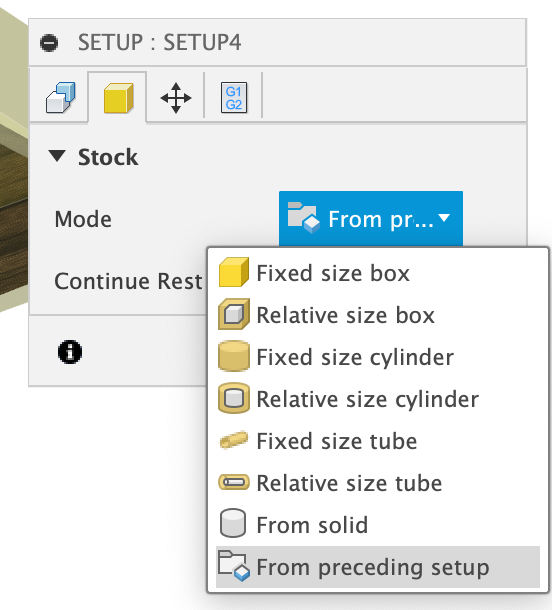

• in "Stock" - "From previous setup" auswählen

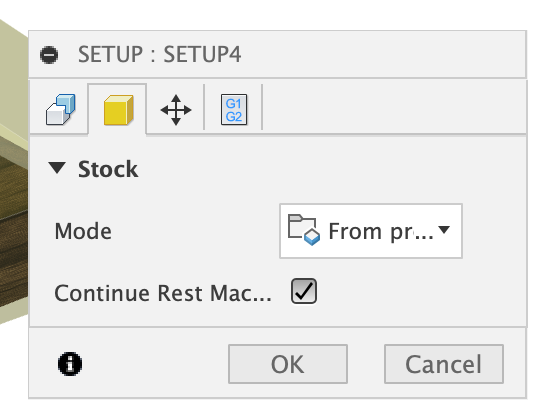

• "Continue Rest Machining" aktivieren
• Jedes setup in eigenes NC Programm exportieren

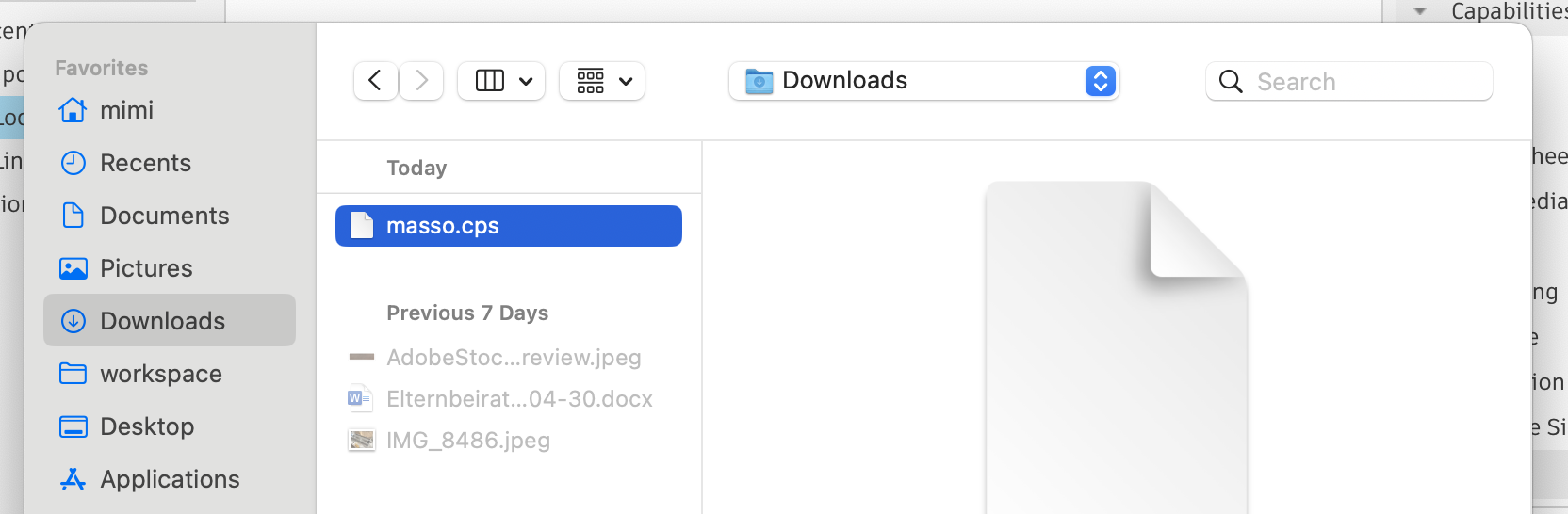

Masso Post Processor installieren

• Download CPS file from here

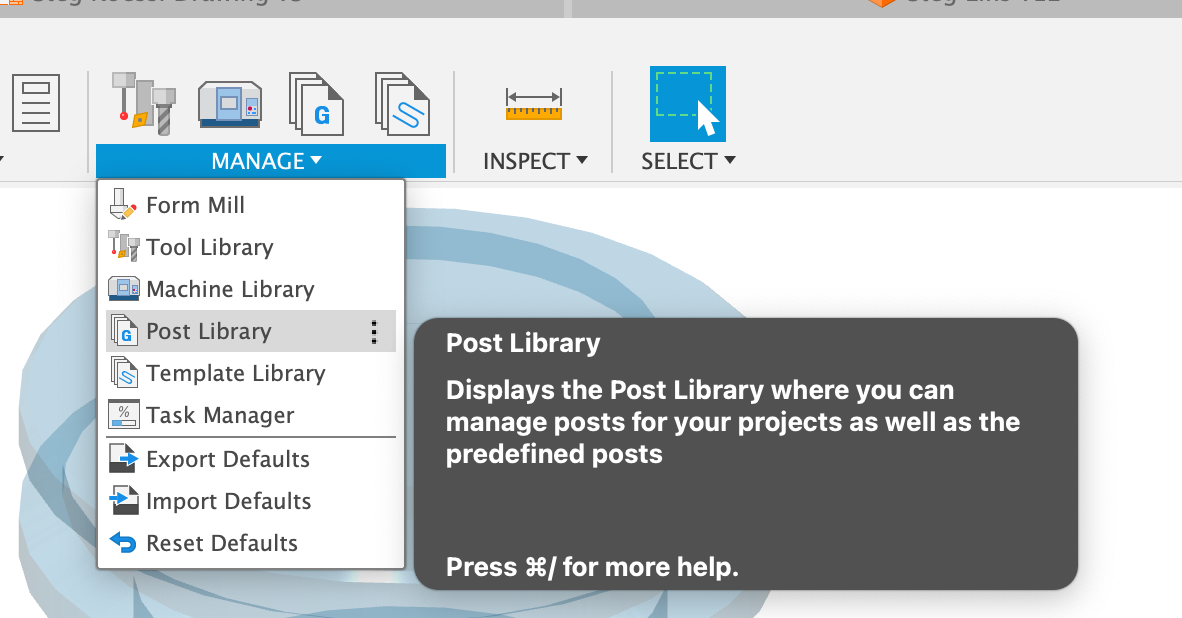

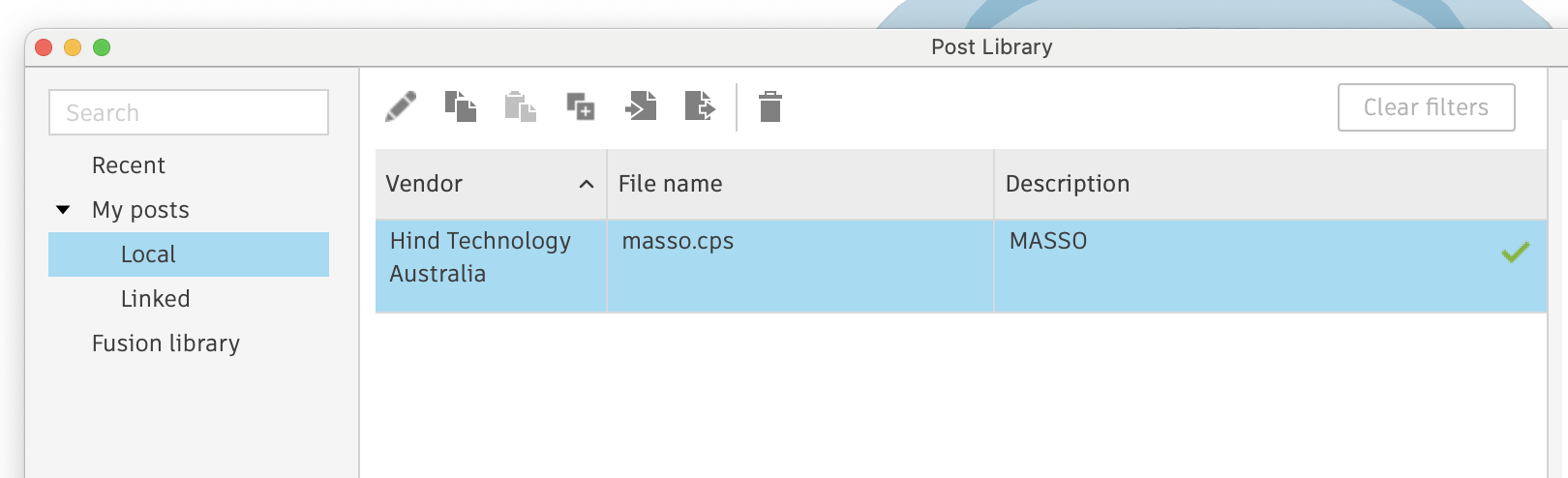

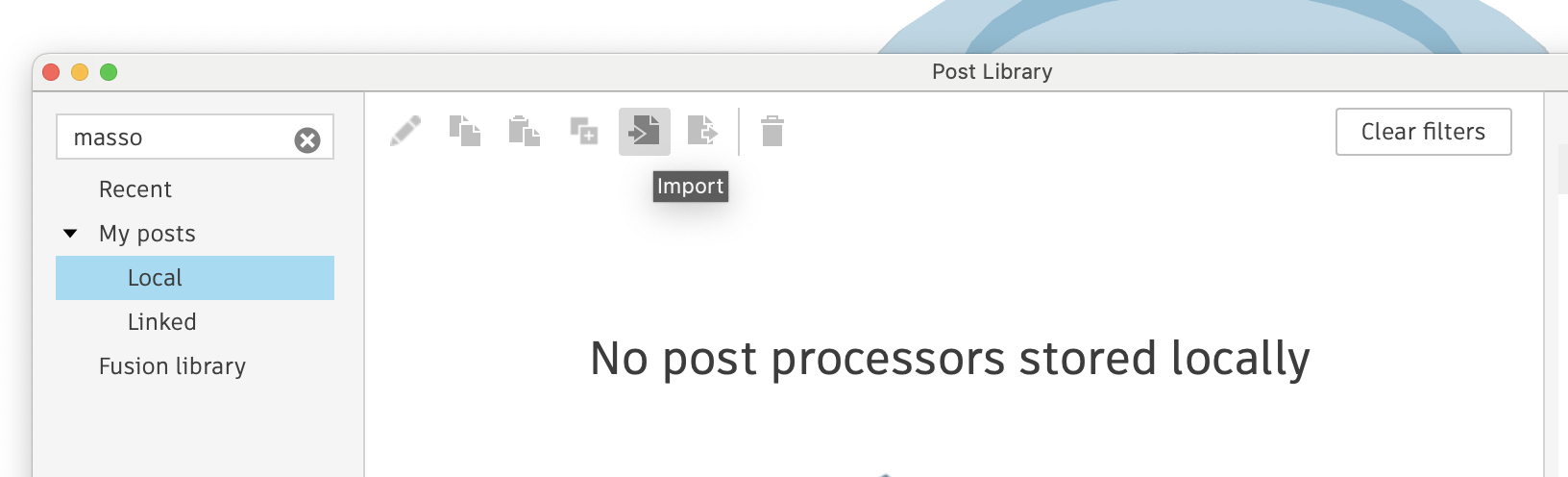

• Check these steps on how to install in Fusion
•
•
•

Masso Post Processor benutzen

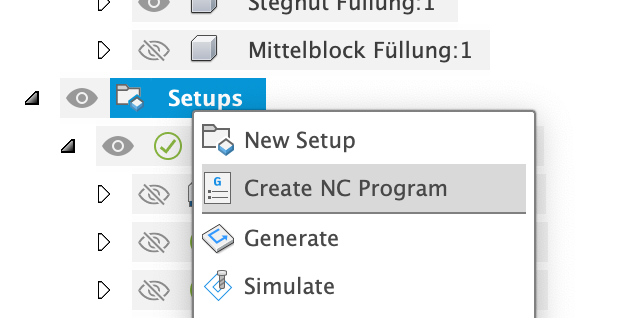

• Setup wählen und "Create NC Program"

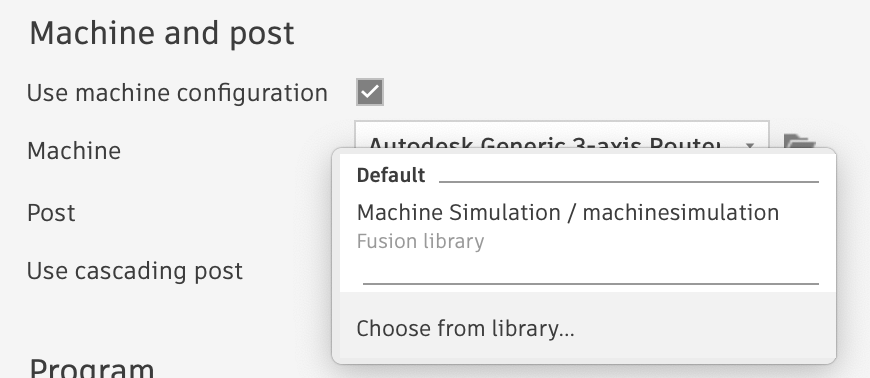

• Post Processor auswählen

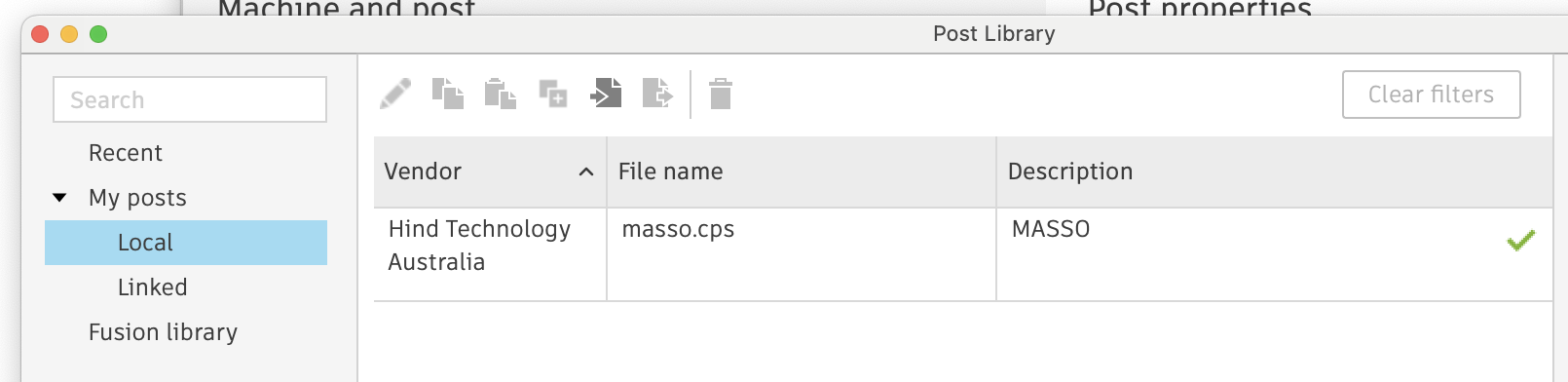

• Den zuvor installierten Processor unter "Local" auswählen

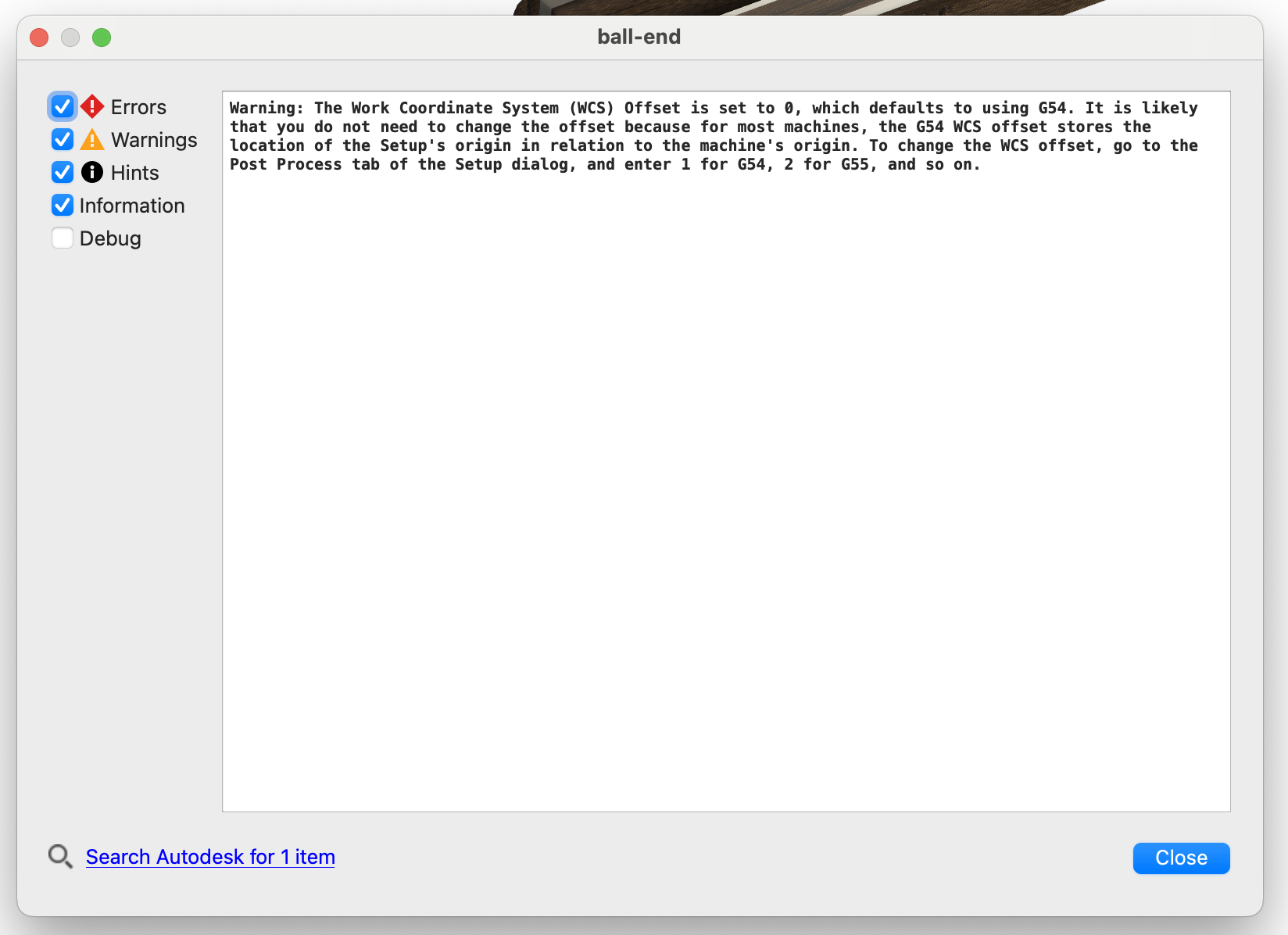

• Es erscheint folgende Warnung

Simulation von NC Programmen

• https://ncviewer.com/

Tips und Tricks

• patches um Teile des Modells auszusparen
• use remaining stock from previous setup

Siehe auch

• Introduction to CAM with Fusion
