CAD Modell für Deckenwölbung

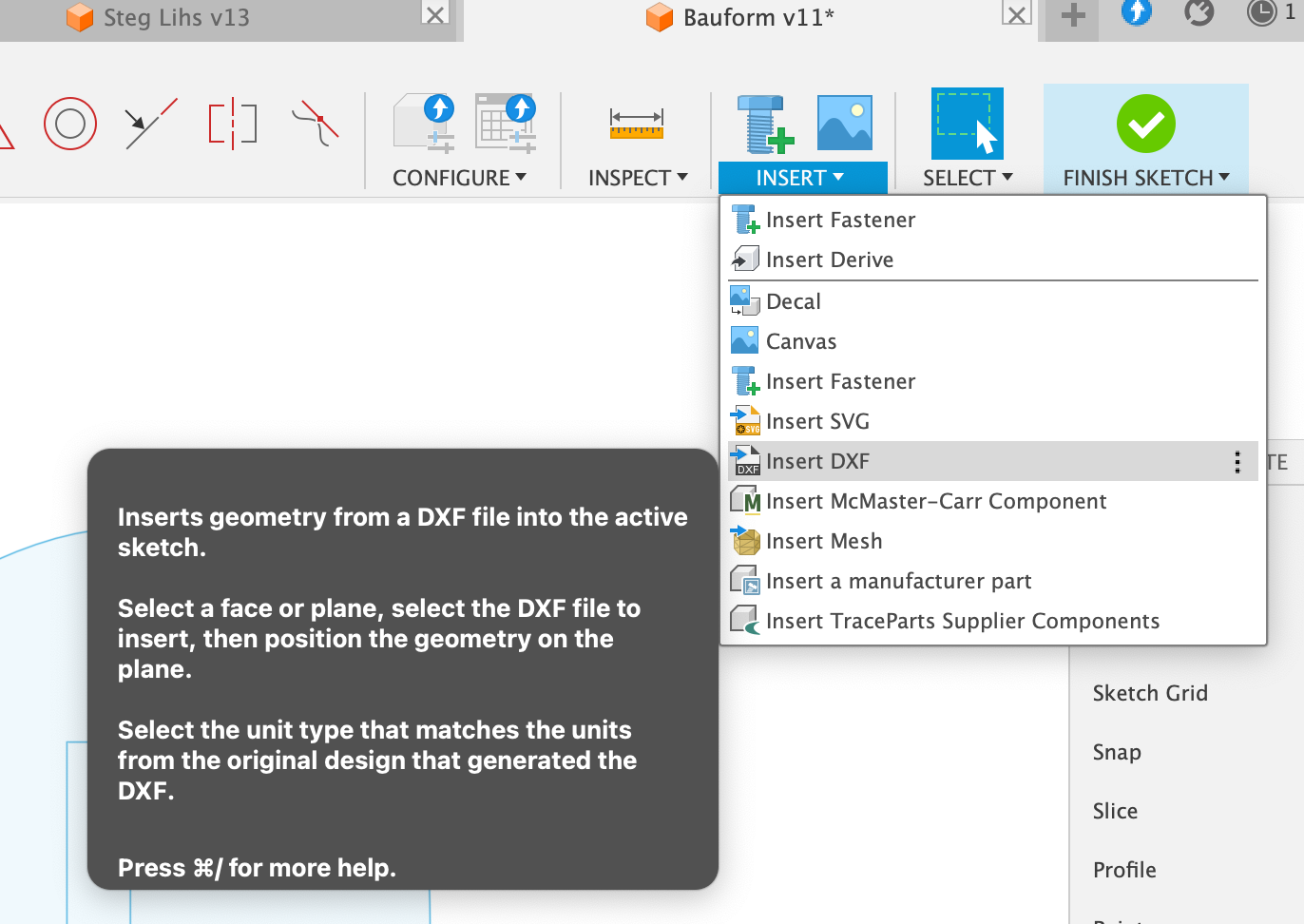

Umriss als Zeichnung einfügen

Pasted image 20250507090843.png

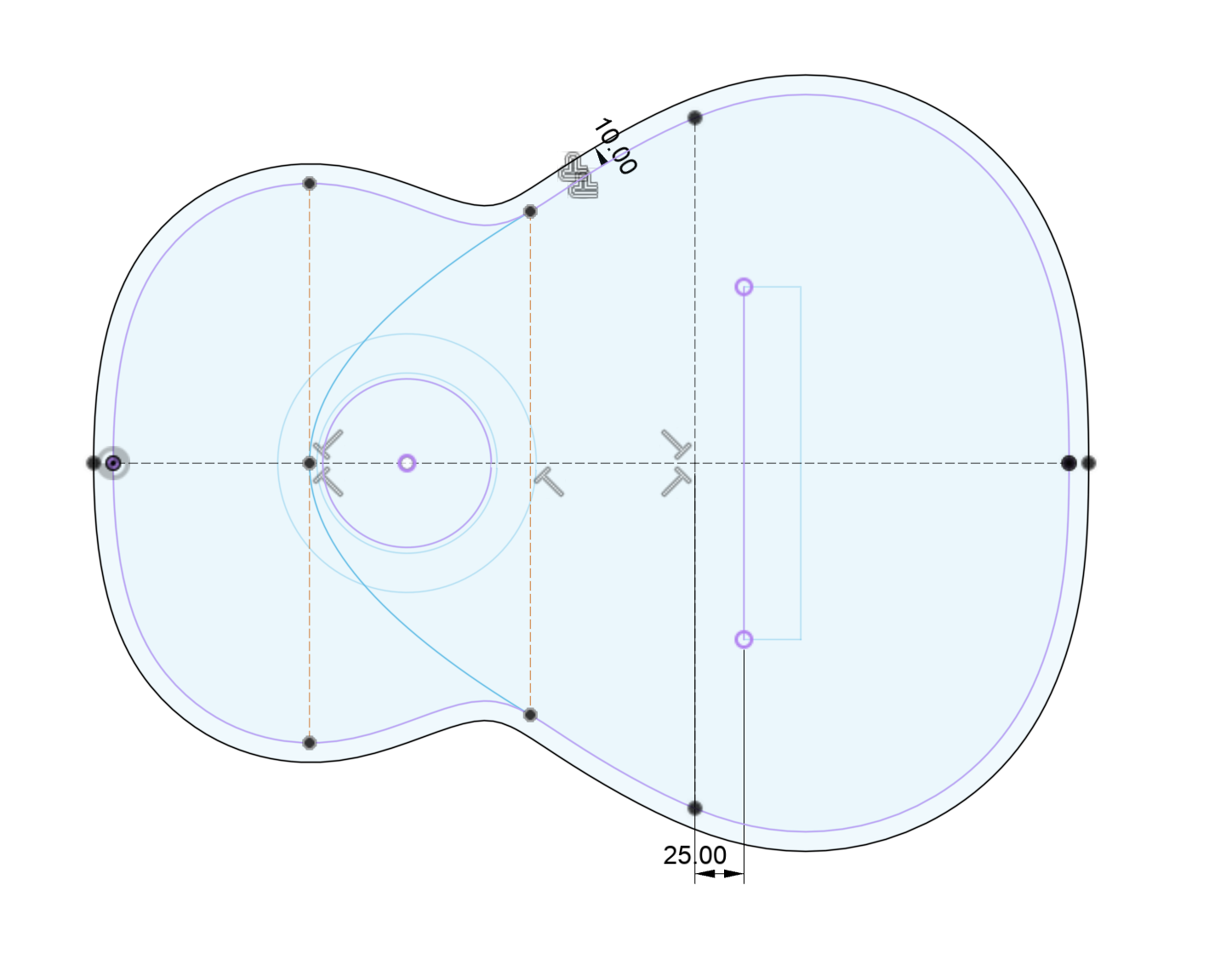

Aussenumriss und Steg projezieren

Pasted image 20250507090927.png

  • Mittellinie als Konstruktionslinie
  • Stegeinlage als Projektion von Umriss (oder halbe Mensur vom 12. Bund)
  • Höchster Punkt der Wölbung als Konstruktionslinie (25 mm vor Stegeinlage)
  • Sperrbalken als Konstruktionslinie

Konstruktionsebenen

  • 90º Konstruktionsebene auf Konstruktionsebene von höchstem Punkt der Wölbung 600

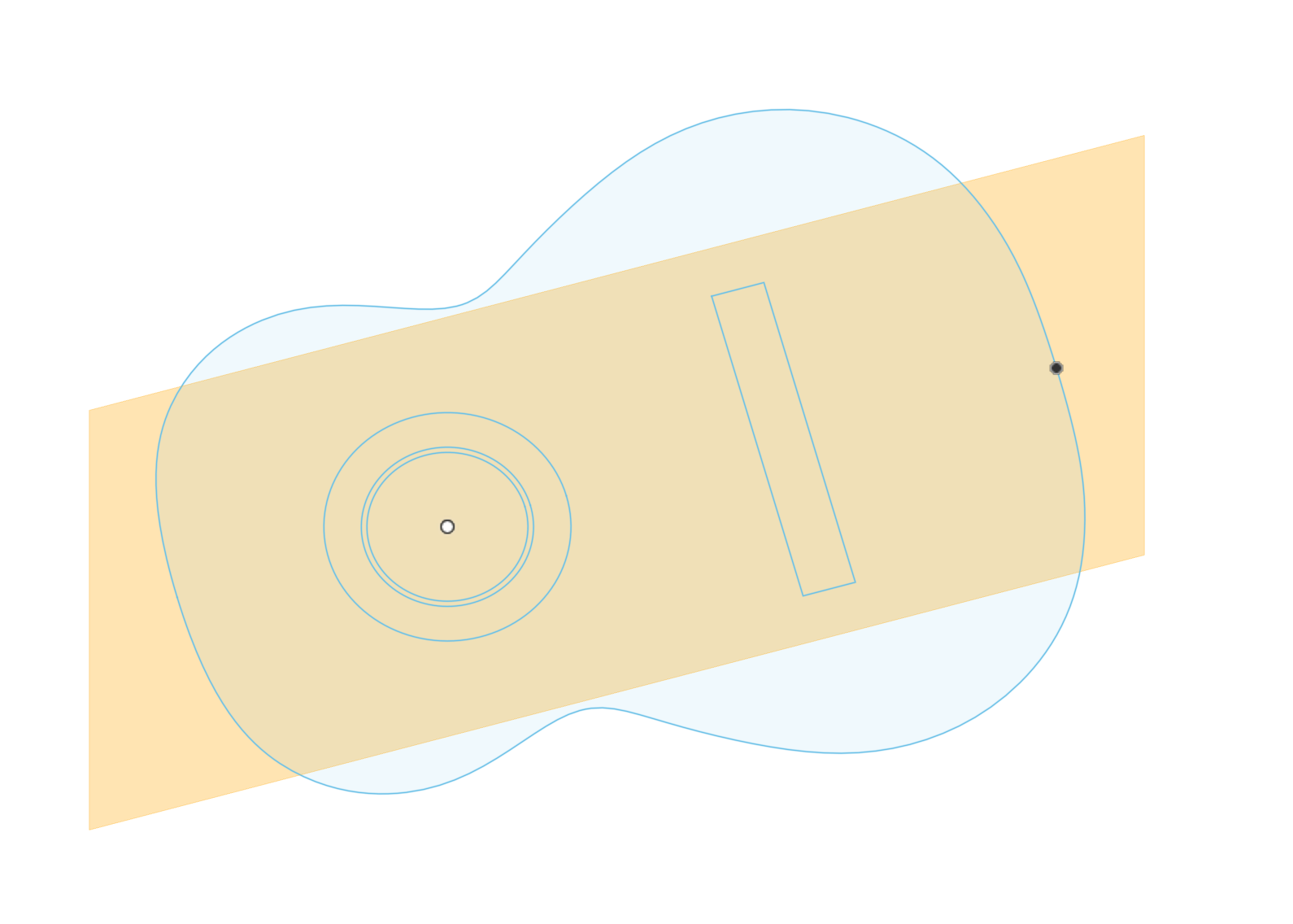

  • 90º Konstruktionsebene auf Mittellinie Pasted image 20250507091125.png

Querwölbung

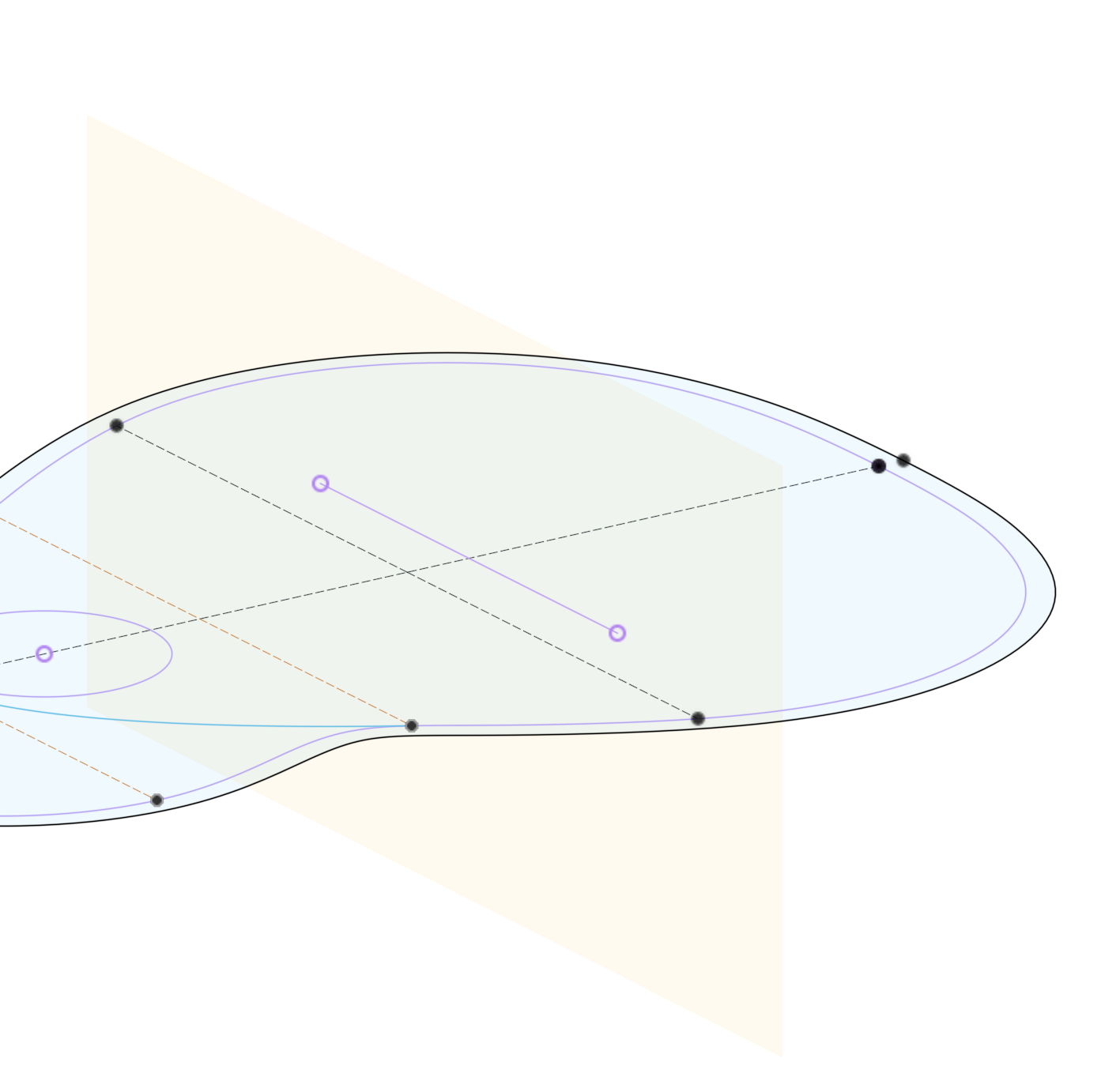

  • Neuer Sketch auf Konstruktionsebene "Höchster Punkt"

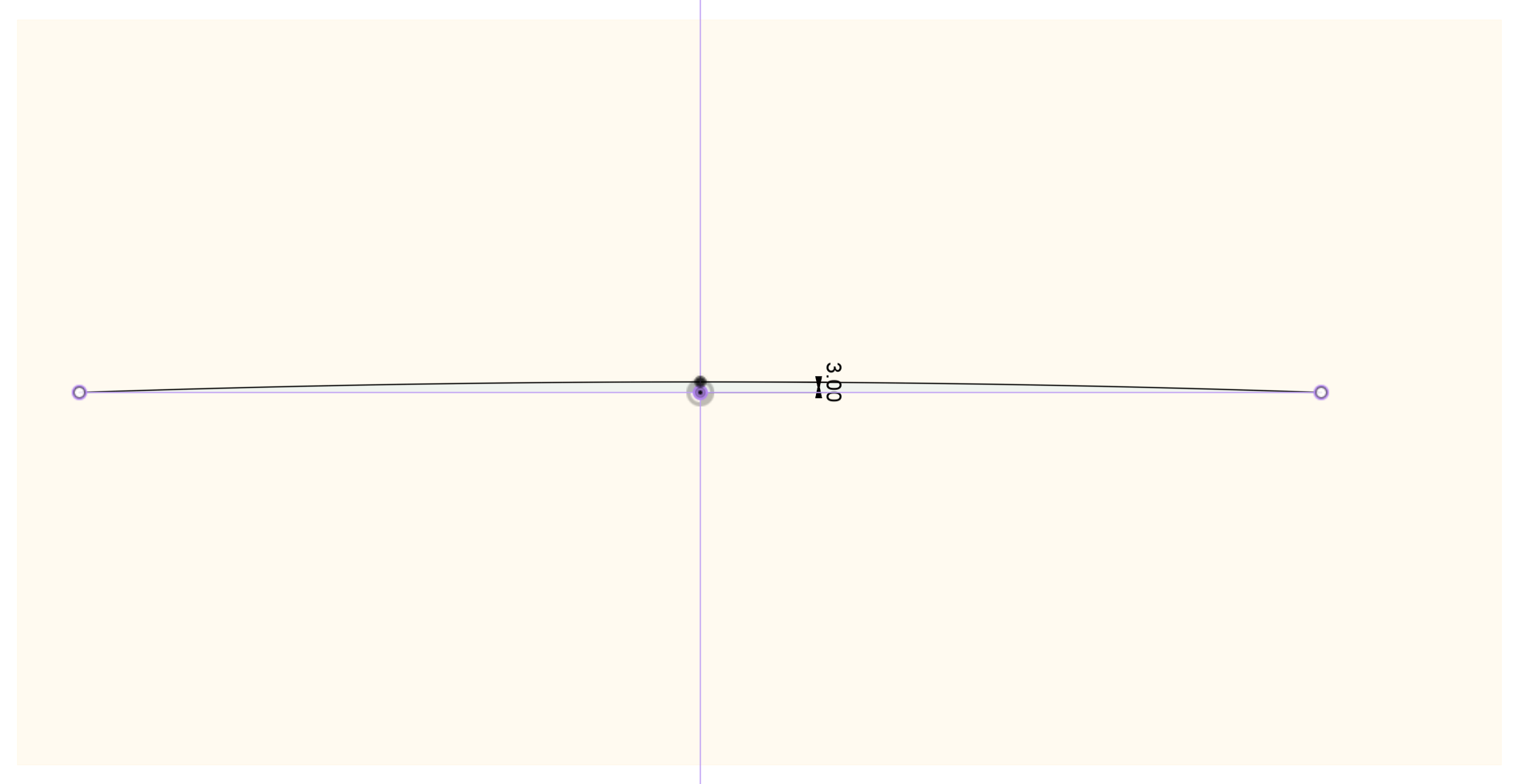

  • 3 Punkte projezieren - Schnitte Zarge / Wölbungslinie, Mittelpunkt Pasted image 20250507091715.png
  • Punkt auf projezierter Mittellinie mit 3mm Abstand vom Deckennullpunk
  • Kreis durch 3 Punkte
    • Schnitte mit Zargen
    • Höchster Punkt Dom
  • Kreisabschnitt ausserhalb der Zargen "ausschneiden"

Längswölbung

  • Neuer Sketch auf Konstruktionsebene "Mittellinie"
  • Mittellinie, Endpunkt, Konstruktionslinie höchster Punkt Wölbung und Sperrbalken "projezieren"

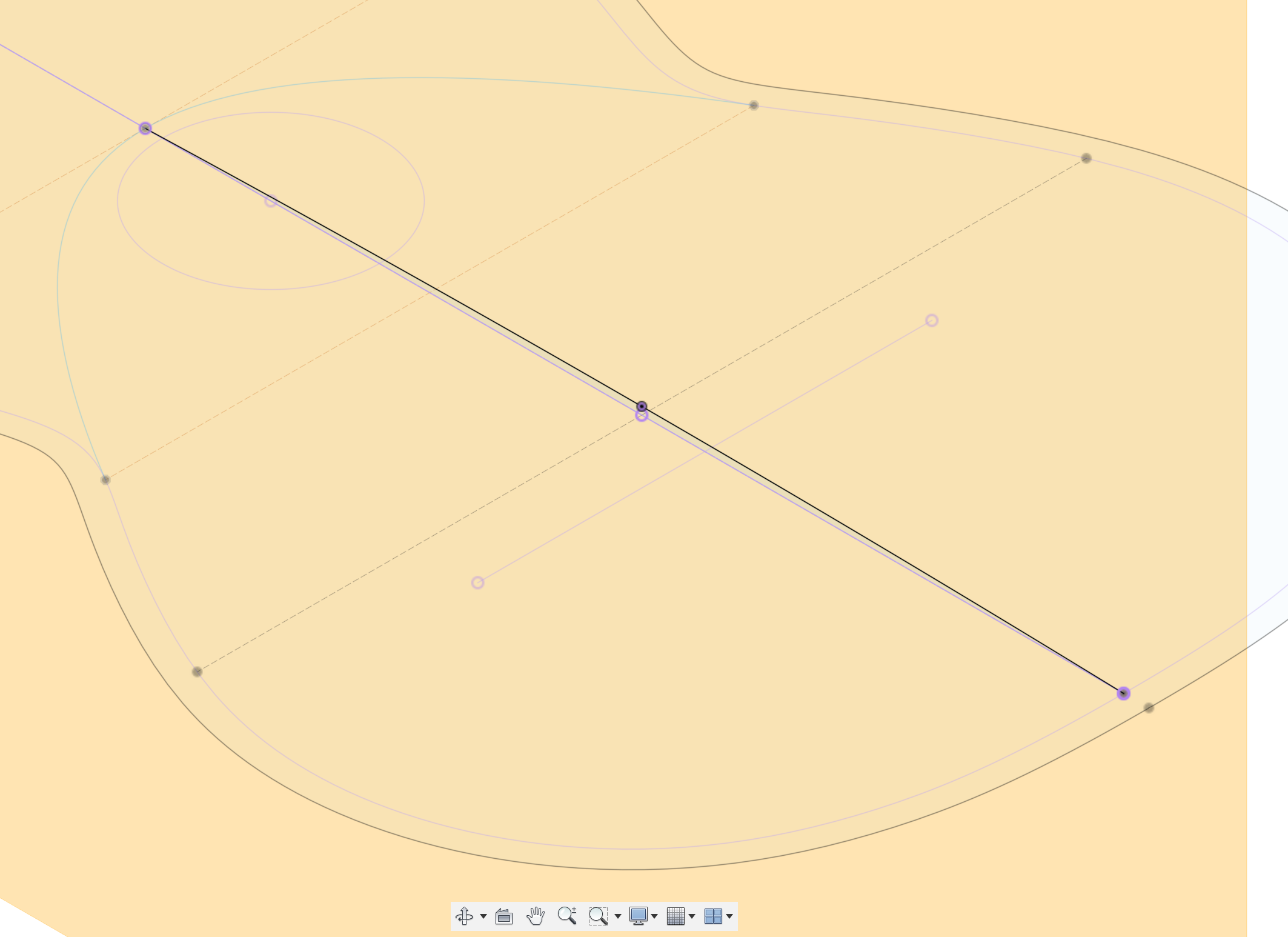

  • 3-Punkt Kreis durch Sperrbalken, Endklotz und höchster Punkt Wölbung Pasted image 20250507092122.png
  • Kreisabschnitt ausserhalb Sperrbalken und Endklotz ausschneiden

Dom als Fläche

  • Surface tool

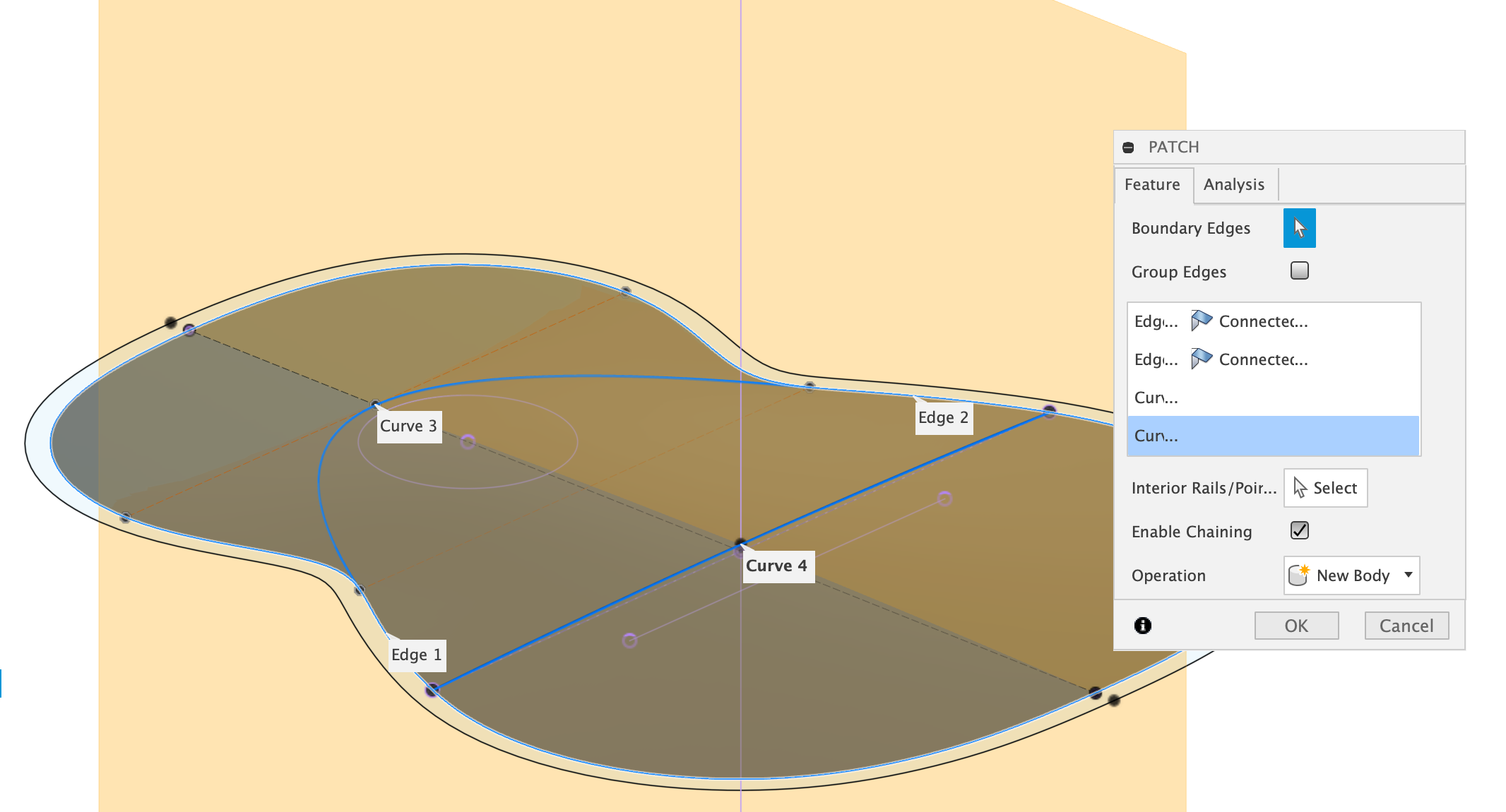

  • Aussenumriss, Querwölbung und Ebenenkurve als Boundary Edges auswählen Pasted image 20250507092455.png

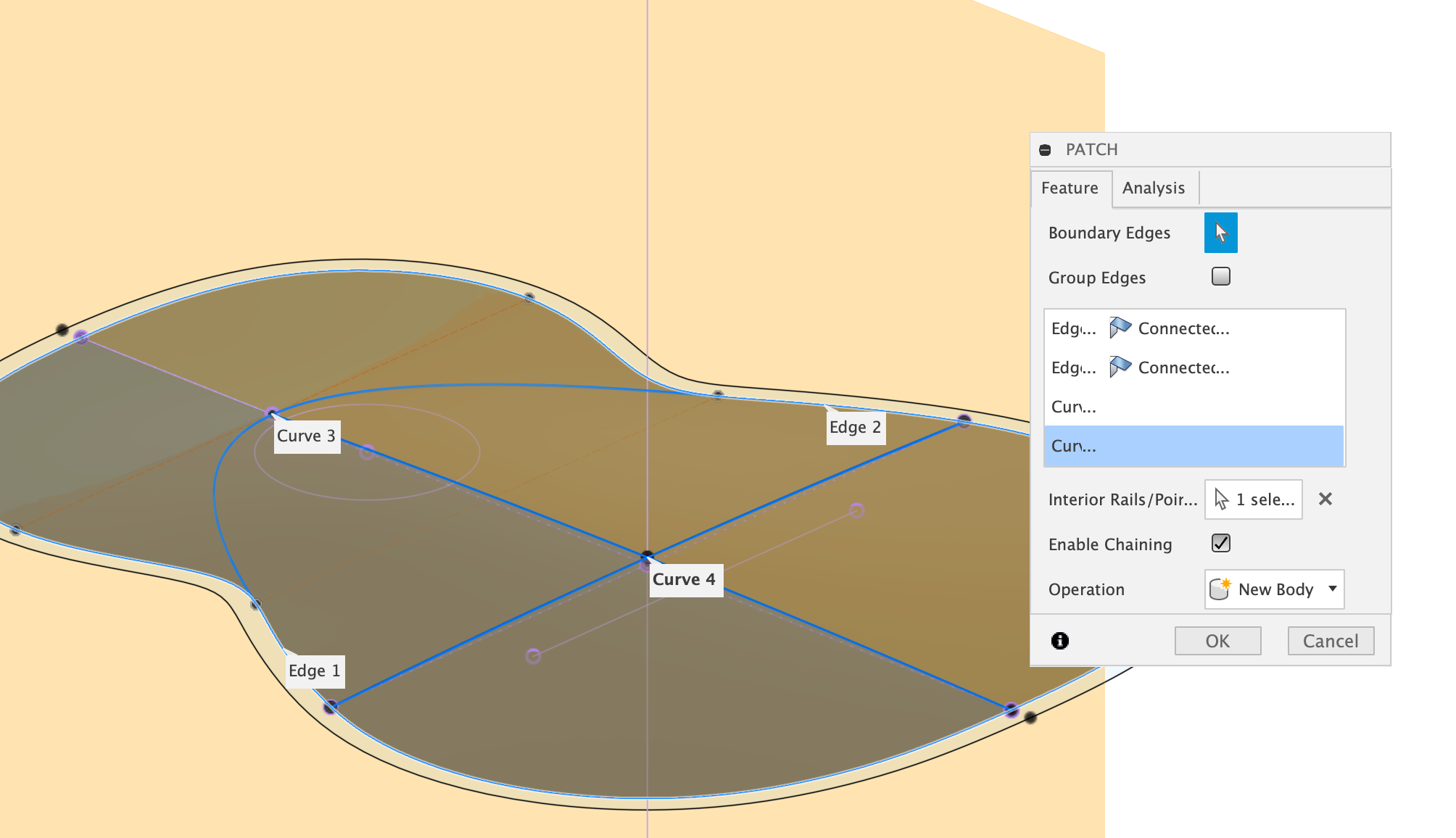

  • Längslinie als Interior Rails auswählen Pasted image 20250507092519.png

Solera-Brett erstellen

  • Solid als Extrude aus Umriss +10mm erzeugen

Fläche als Schneidewerkzeug

  • Fläche am Sperrbalken "abschneiden"
  • Unteren Teil der Fläche als Schneidewerkzeug für "Split Body" benutzen
  • Solera Brett mit verbleibender Fläche schneiden
  • Ausgeschnittenen Teil "removen"
