Montage von Kugelumlaufspindeln und Lagern
Festlager vs. Loselager¶

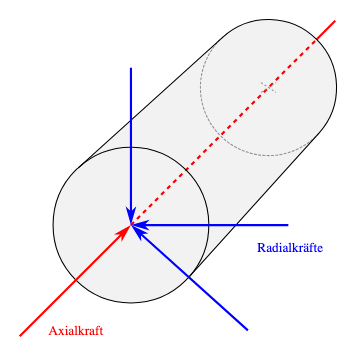

Bei der Montage von Kugelumlaufspindeln gibt es zwei grundsätzlich verschiedene Lagertypen
- Festlager - diese fixieren die Kugelumlaufspindel sowohl in axialer als auch in radialer Richtung
- Loselager - diese fixieren die Kugelumlaufspindel nur in radialer Richtung
(Quelle: Wikipedia)
Loselager¶
- Kugellager wird auf Spindel aufgeschoben
- Kugellager wird mit Spannring auf Kugelumlaufspindel fixiert
- Kugellager wird mit Spindel in Lagerblock geschoben
- Lagerblock wird mit Untergrund verschraubt
Festlager¶

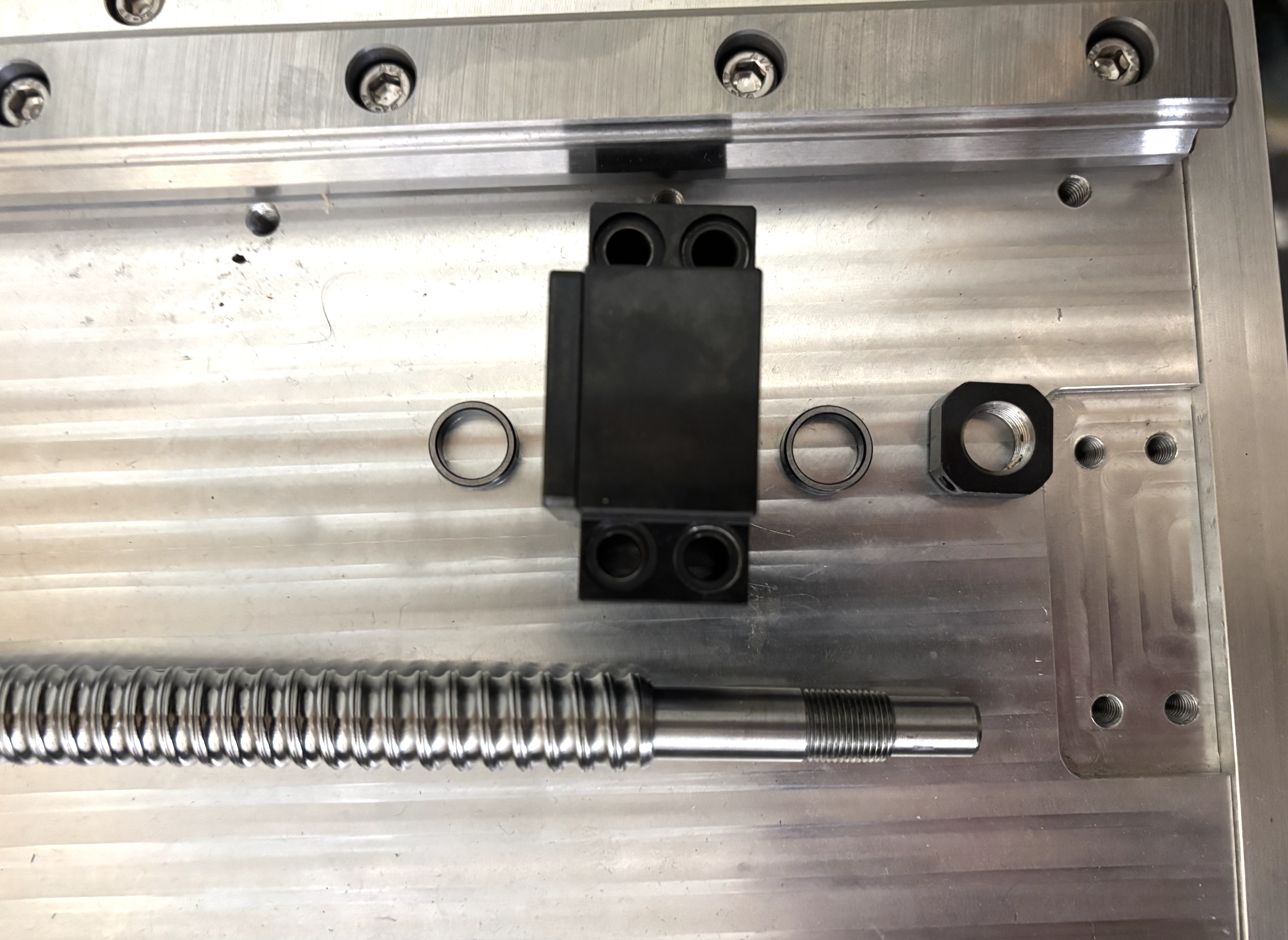

Bestandteile des Festlagers:
- Distanzhülse vor Lagerblock
- Lagerblock (mit eingesetztem Kugellager)
- Distanzhülse nach Lagerblock
- Feingewindemutter mit Madenschrauben zur Fixierung
