Montage des Portals
Portalbalken¶
Anbringung Motorträger¶

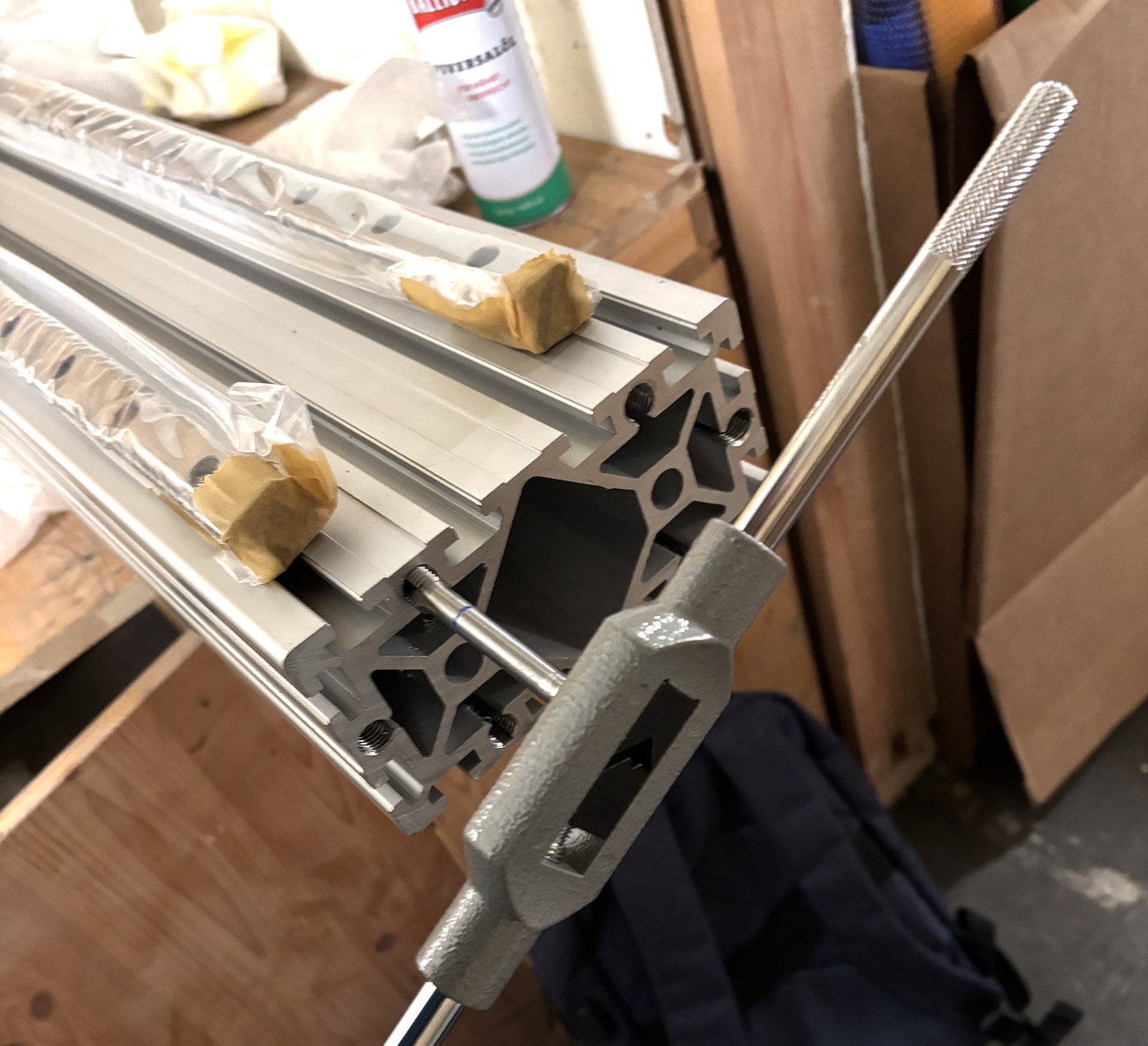

Gewinde schneiden für die Verschraubung des Motorträgers

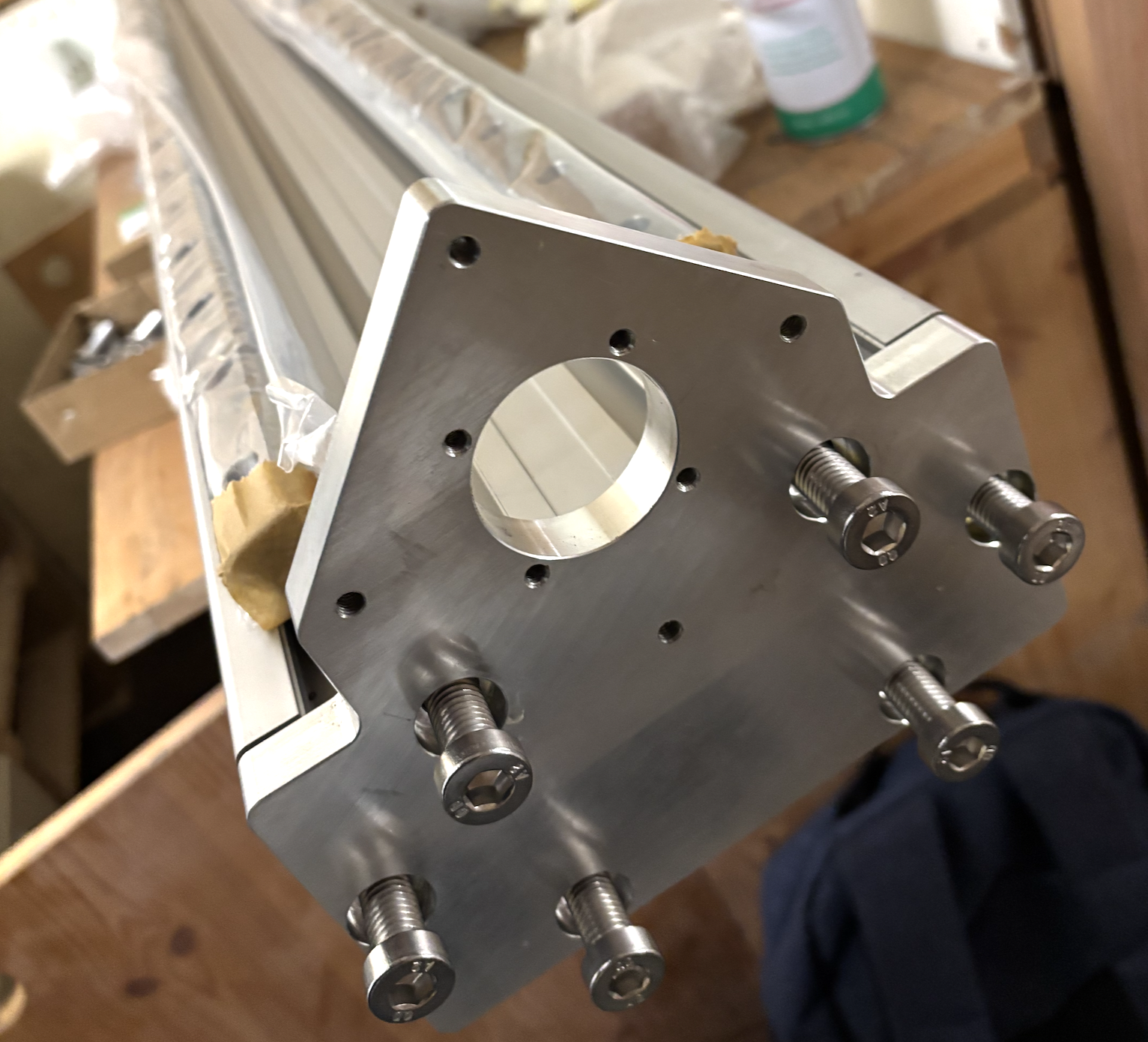

Befestigung des Motorträgers
Linearführungen¶

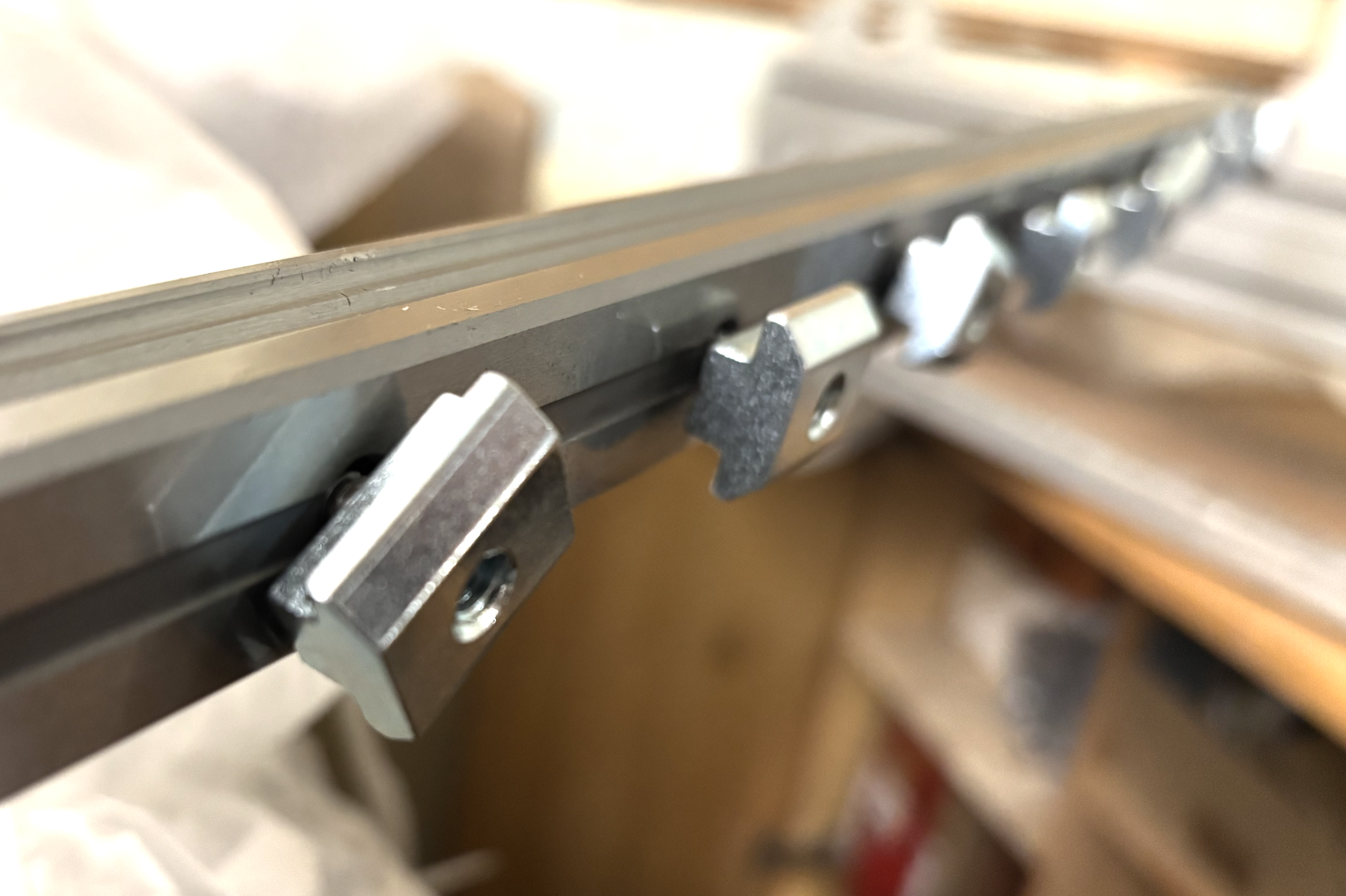

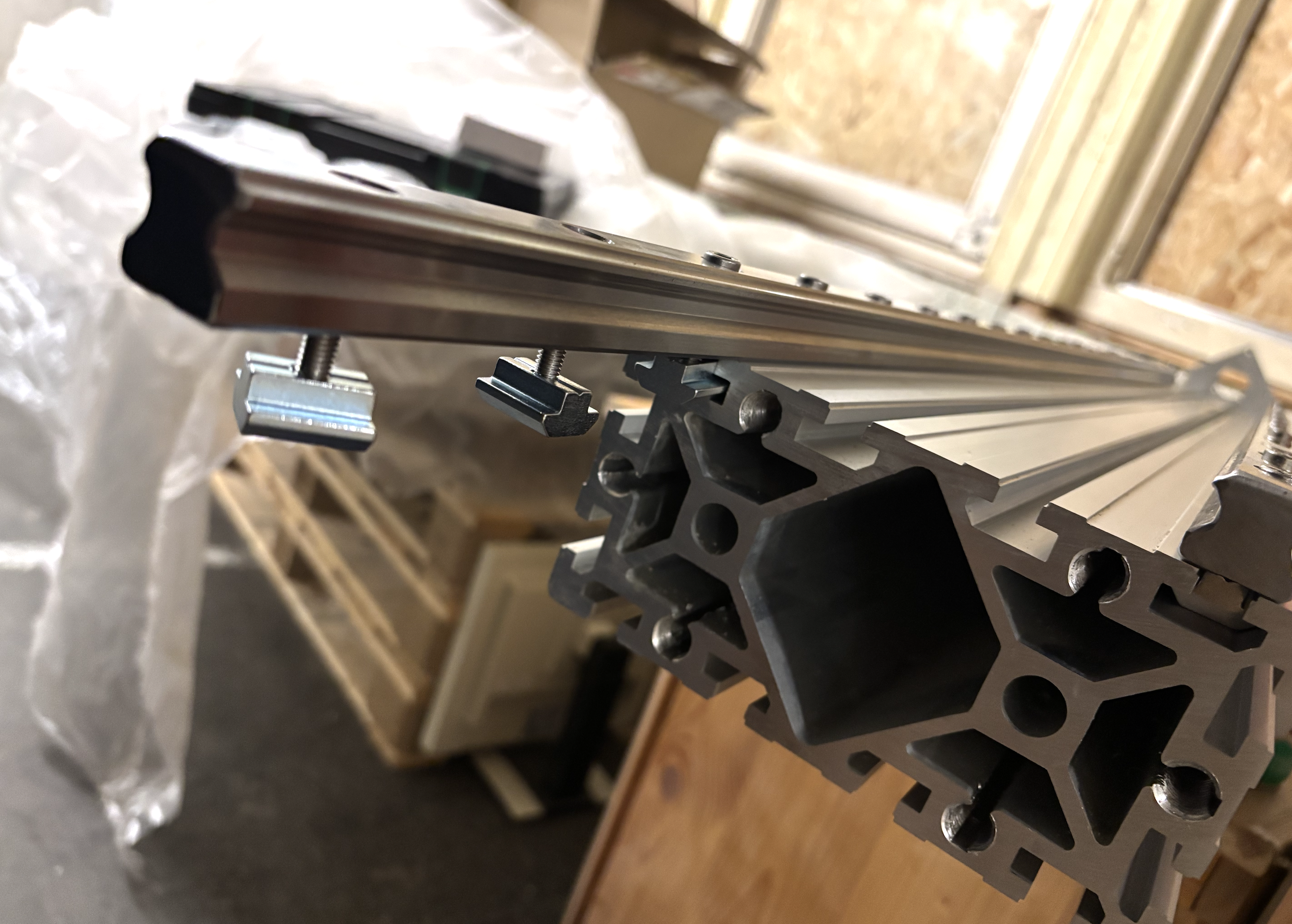

Linearschienen mit Nutmuttern und M6 Schrauben vorbereitet für die Montage
Anbringung der Linearführungen
Lagerhalter für Kugelumlaufspindel¶

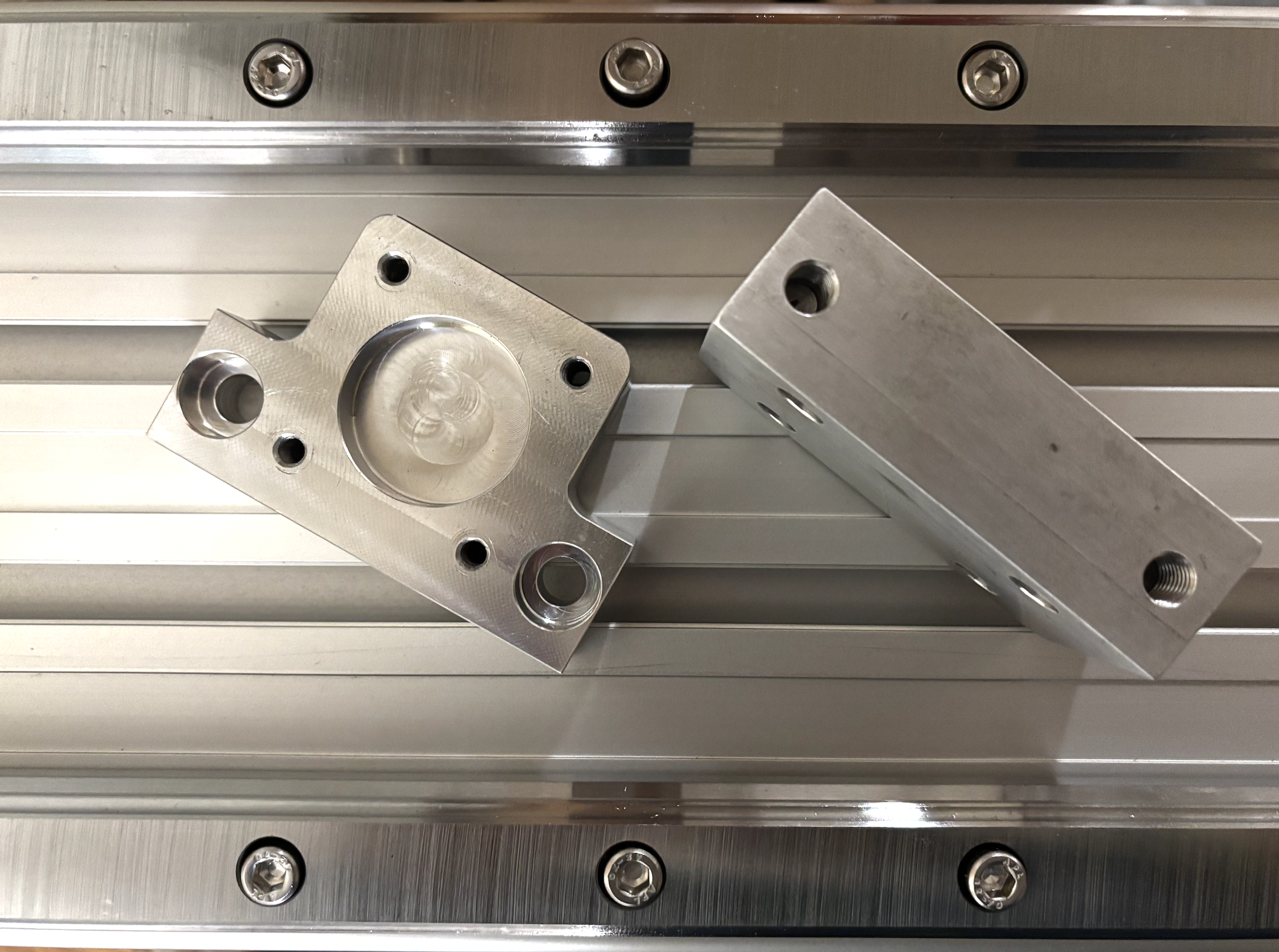

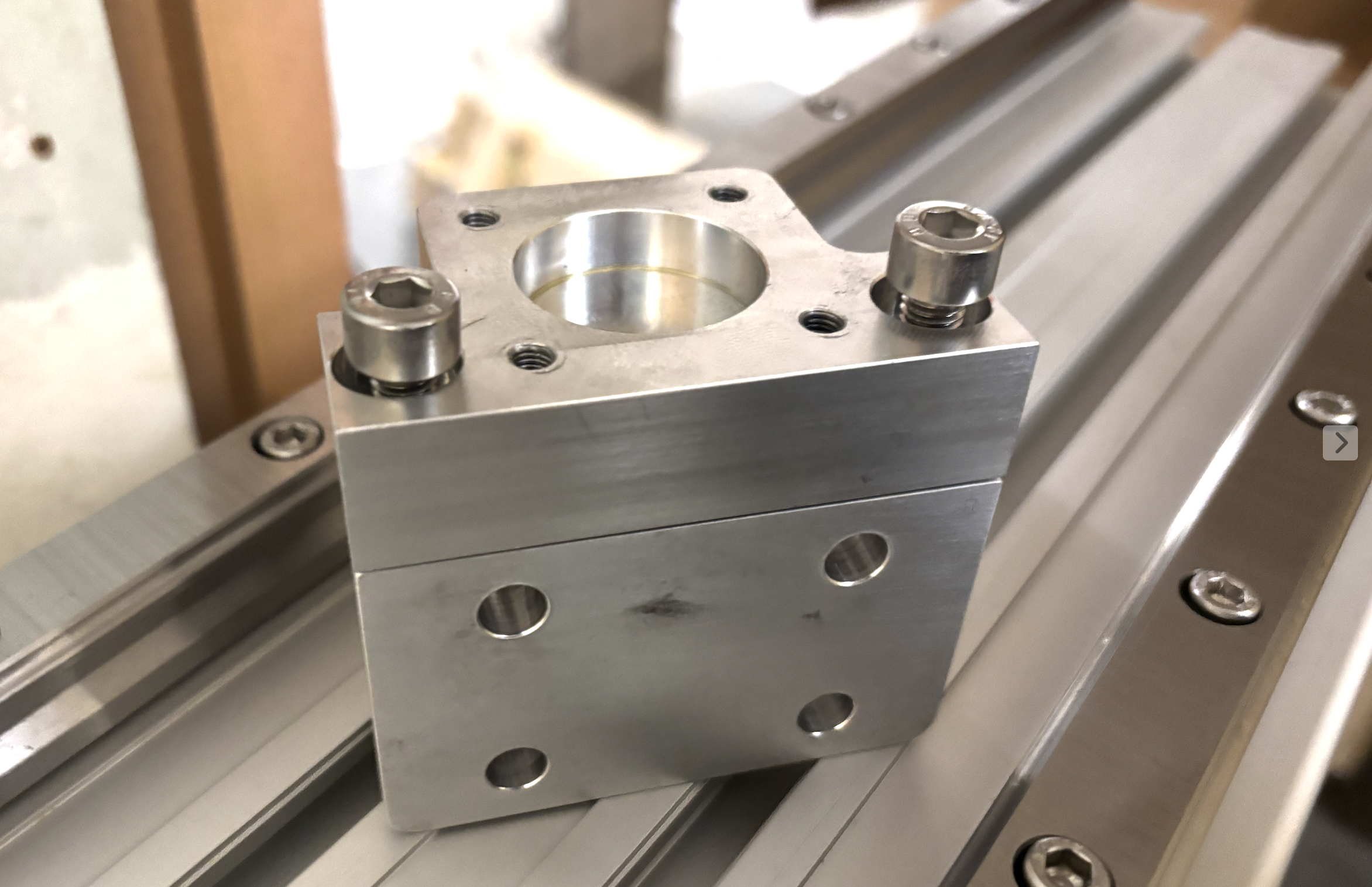

Zusammenbau des Lagerhalters für die Kugelumlaufspindel

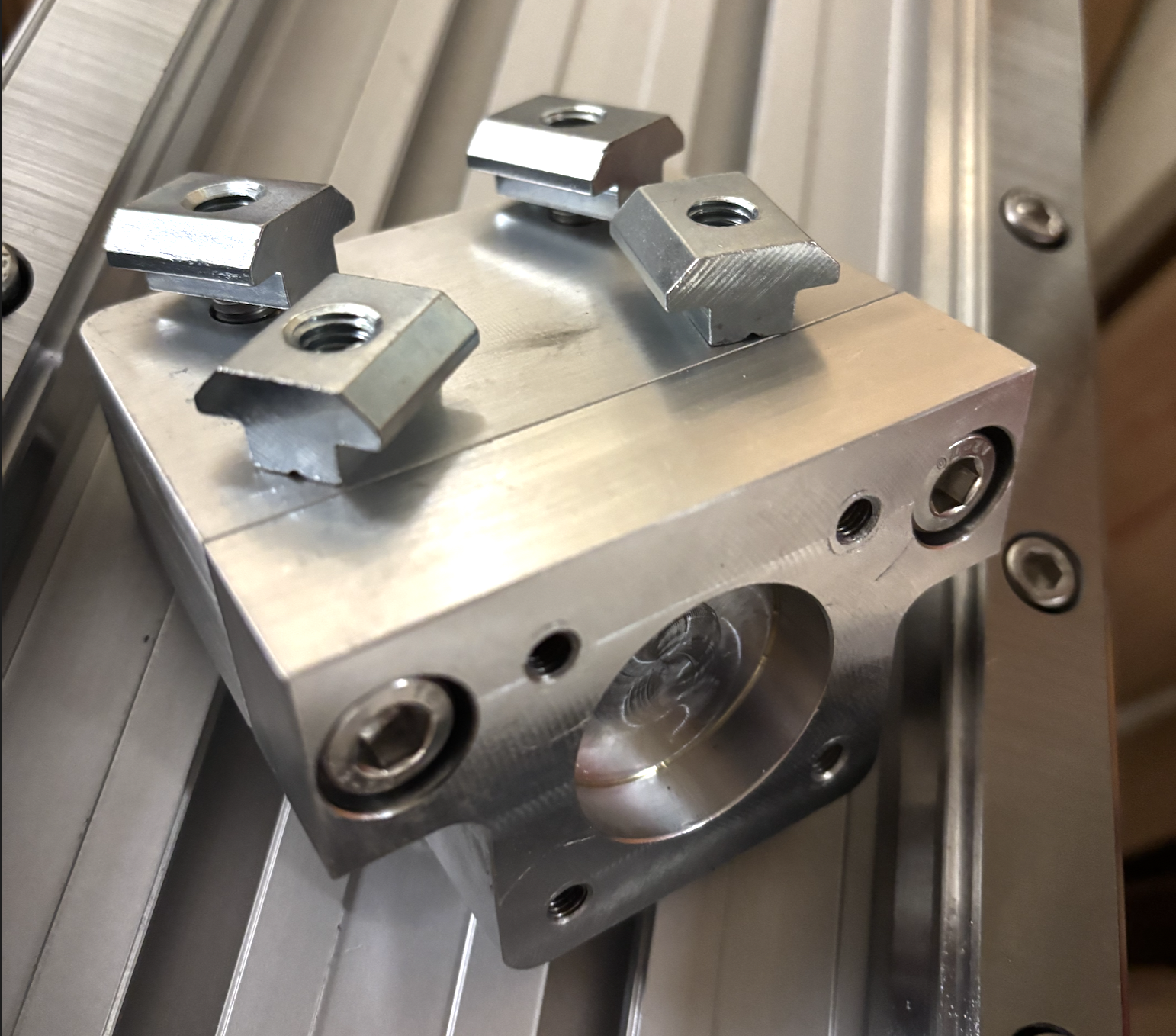

Lagerhalter wird auf Portalbalken verschraubt
Kugelumlaufspindel¶

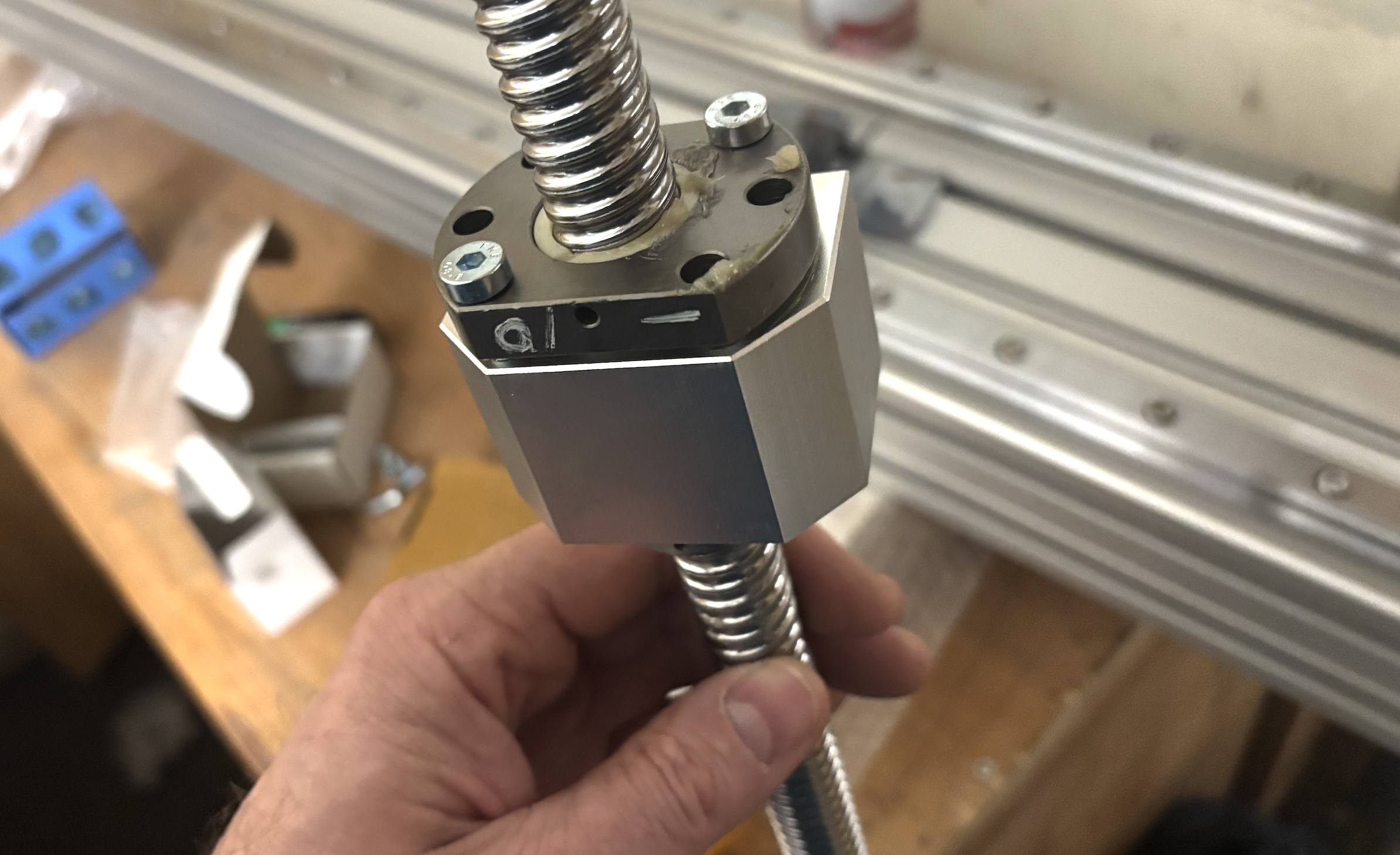

Spindelblock auf Umlaufmutter schrauben

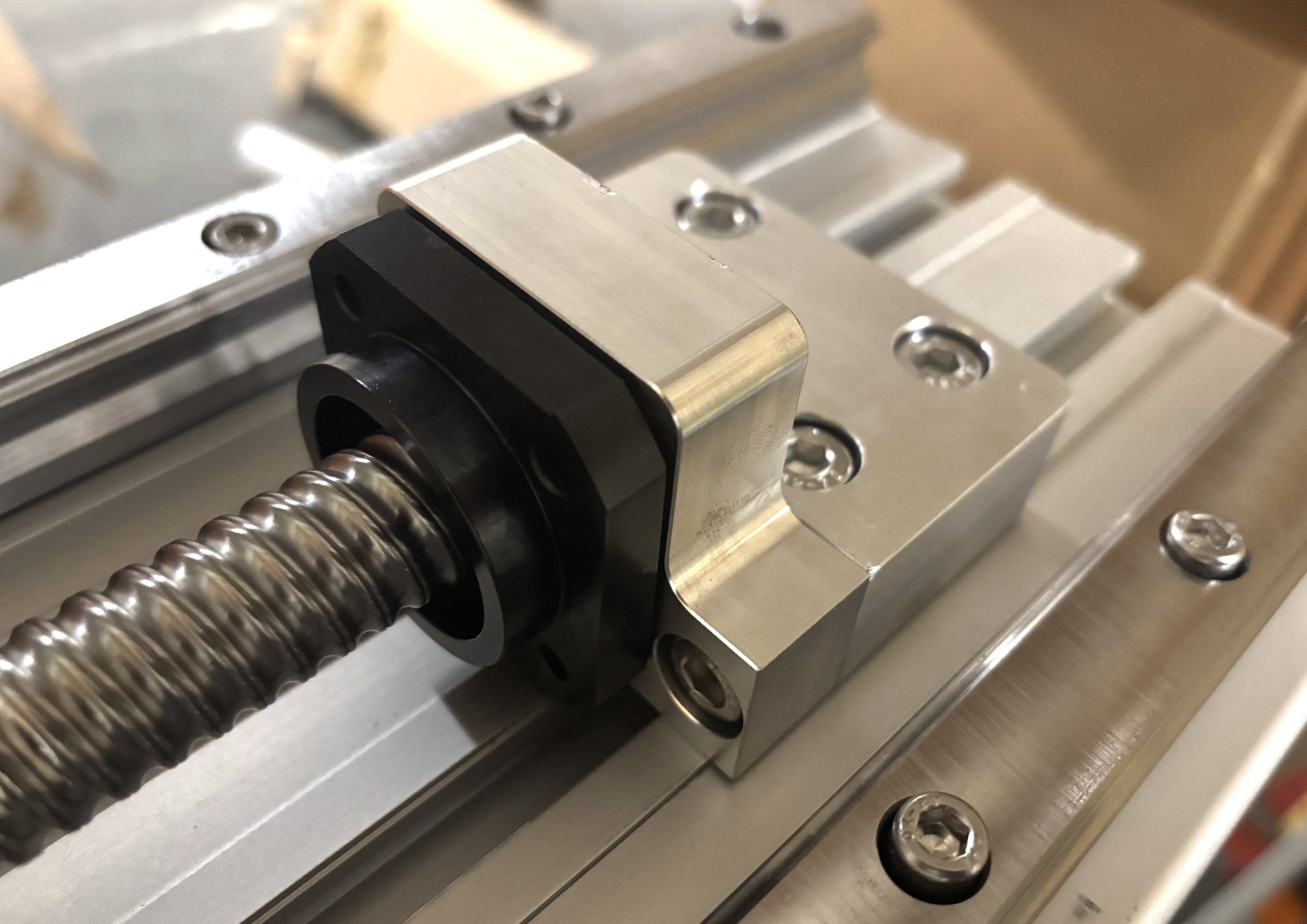

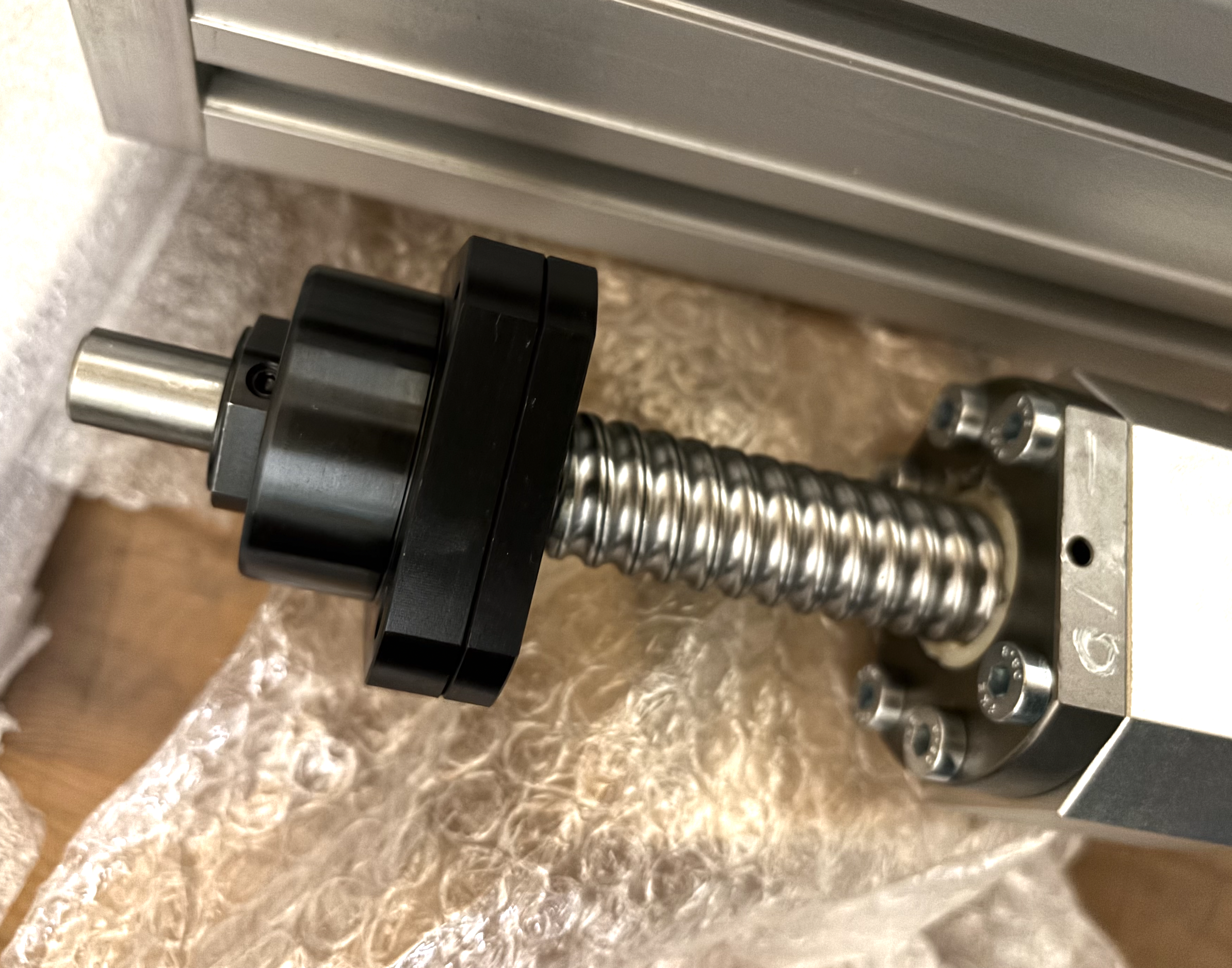

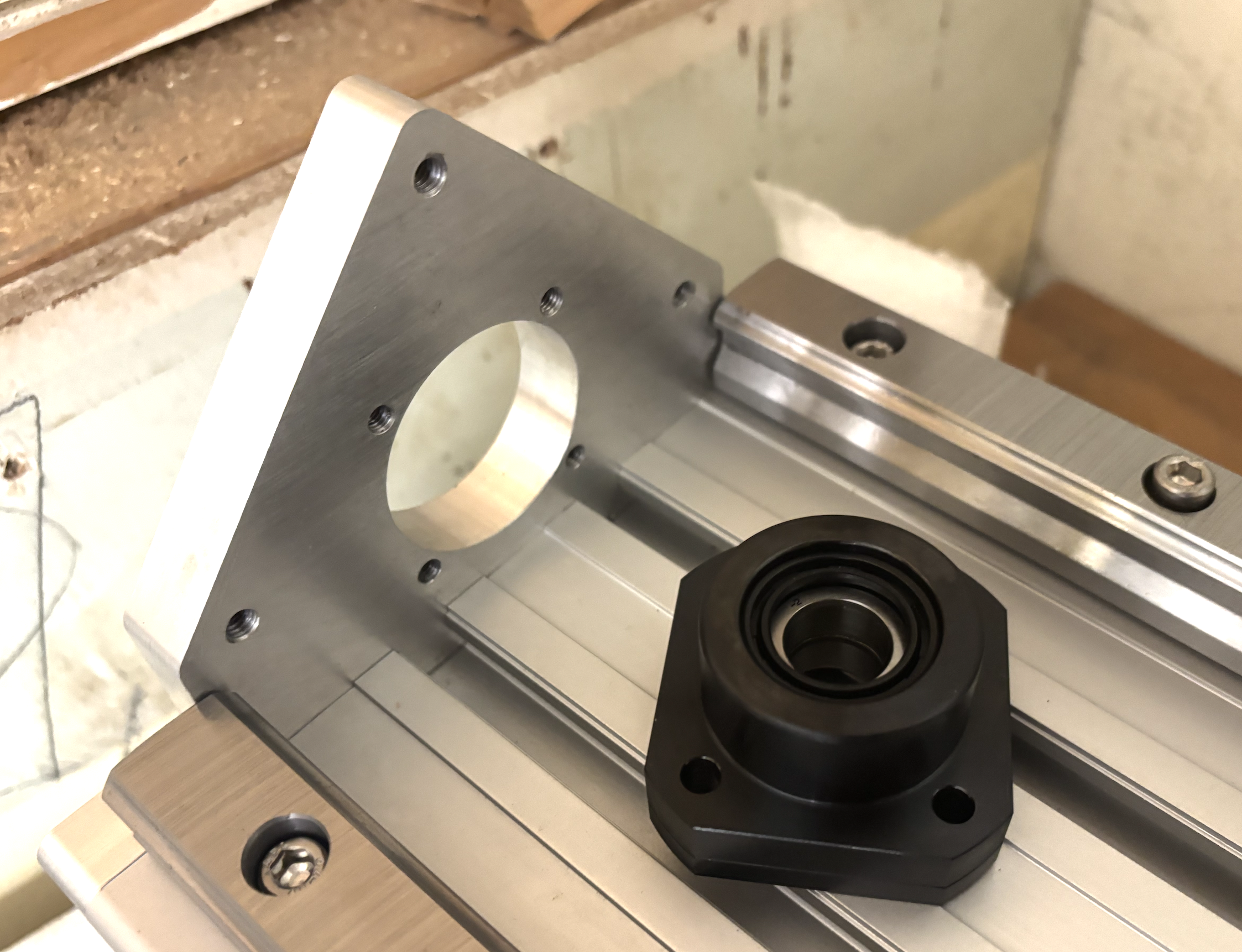

Festlager am Motorträger
Kugelumlaufspindel wird an Festlagerseite mit Feingewindeschraube verschraubt
Loselager¶

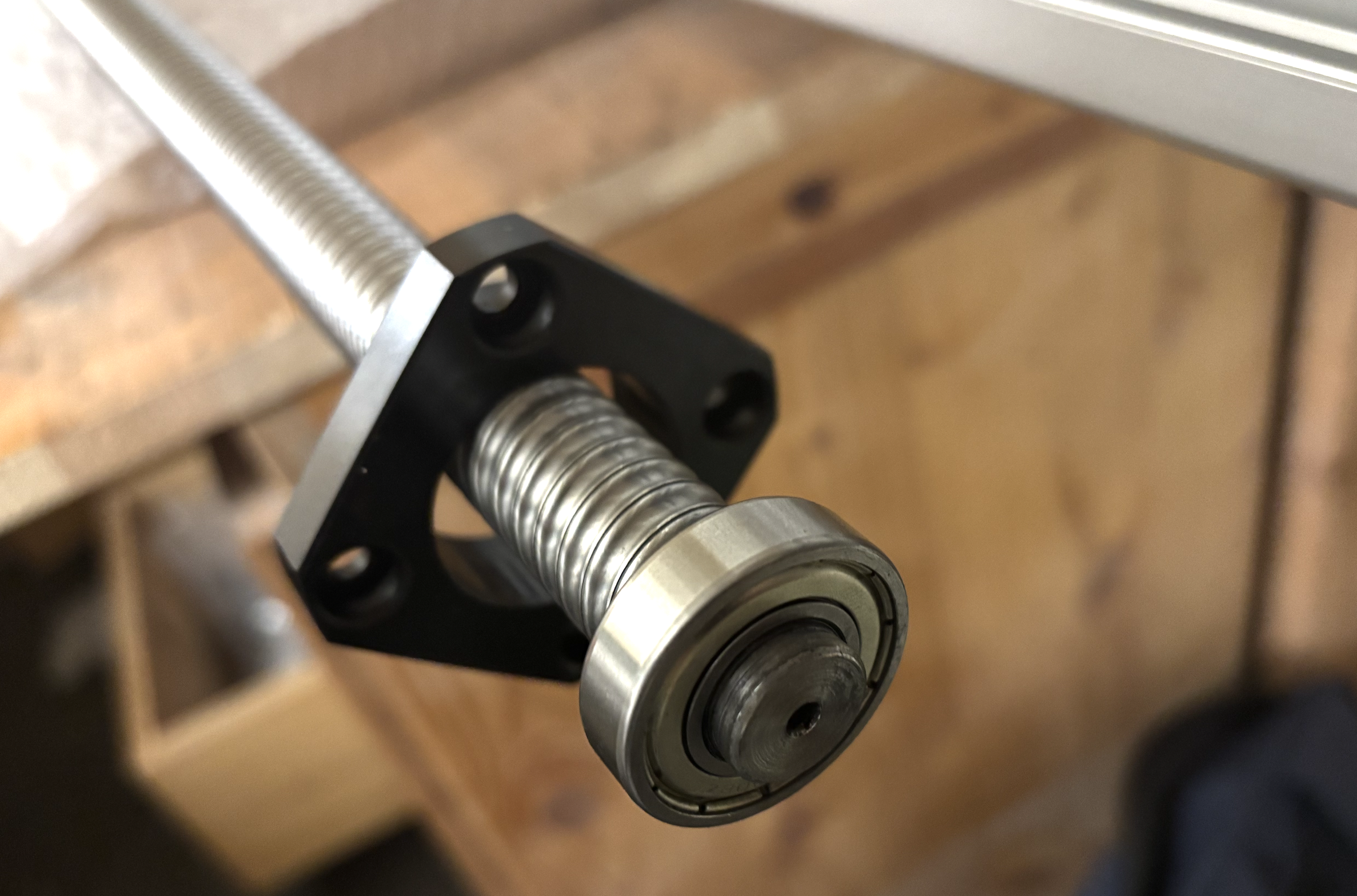

Kugellager für Loselager auf Spindel anbringen (lies sich nur mit einem Hammer "aufpressen")

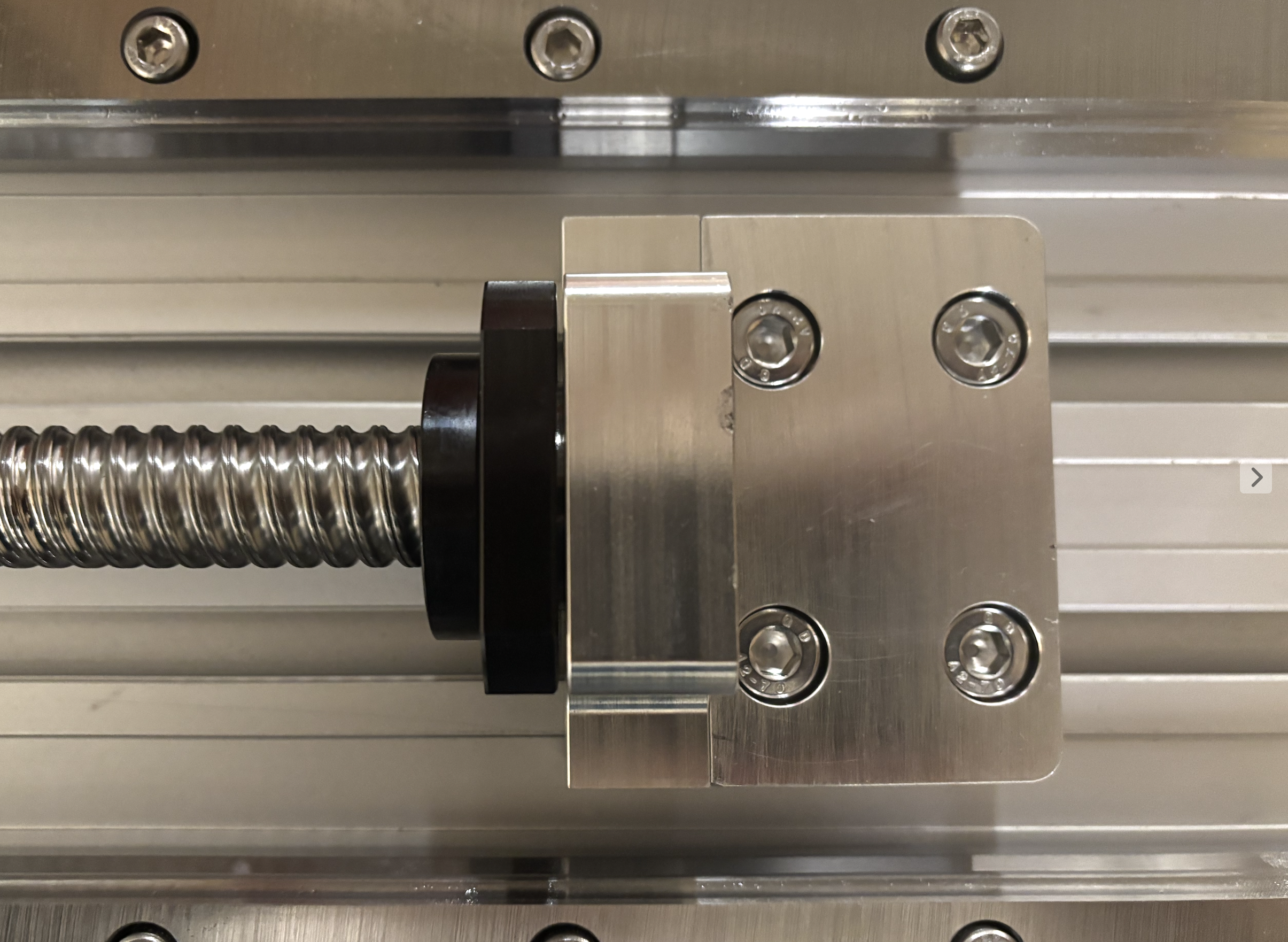

Kugelumlaufspindel auf Loselager-Seite mit Lagerblock
Gelernt: das Loselager hat eine auszusparende Kontur auf der "Aussenseite" des Lagerblocks - in diesem Falle ist es "falsch herum" montiert, die Senk-Bohrungen für die Schrauben sind auf der Rückseite.
Vormontierter Portalbalken¶

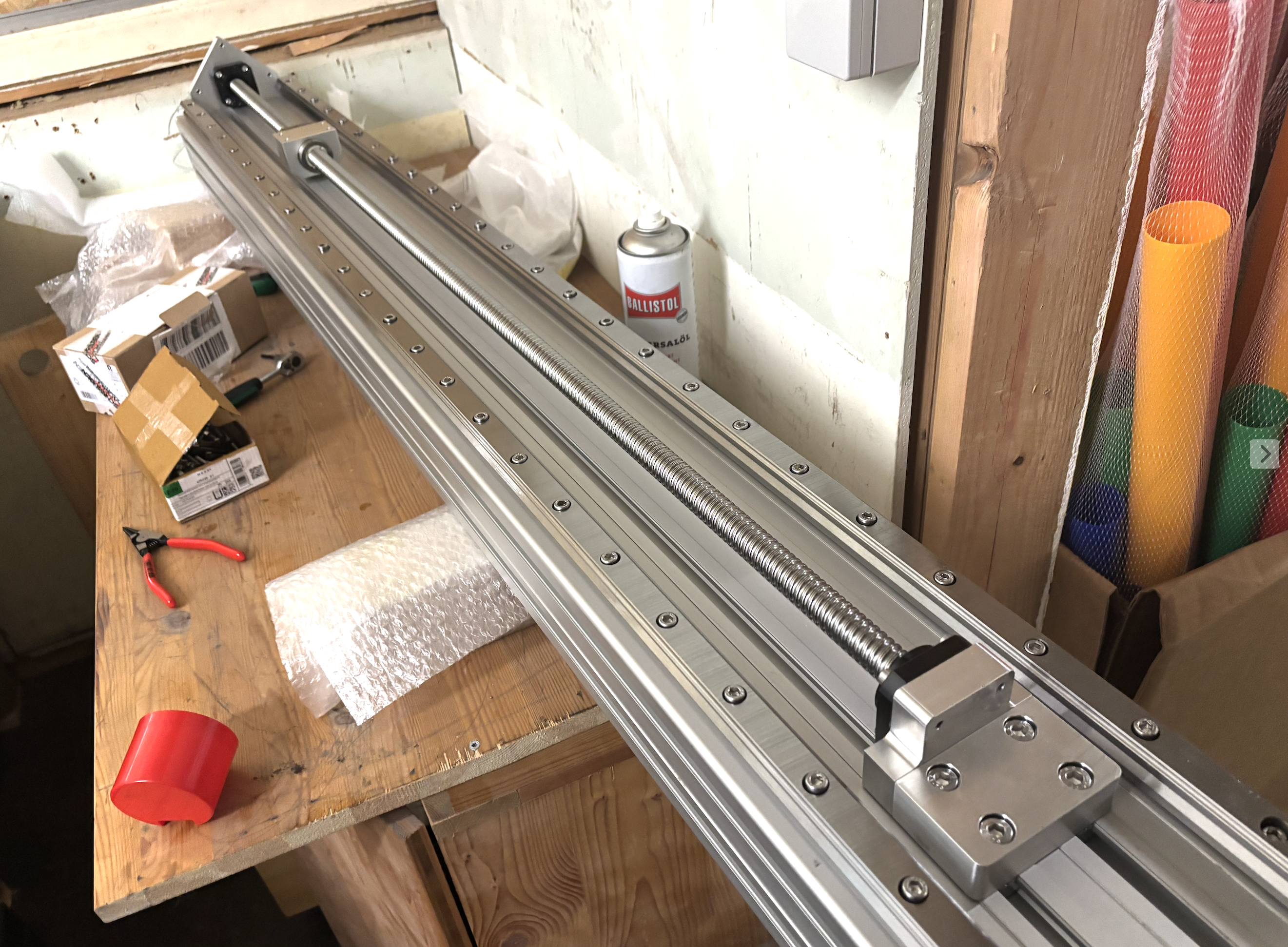

Komplett montierter Portalbalken - Teile sind noch nicht ausgerichtet
Portalwangen¶
Montage der Portalwangen¶

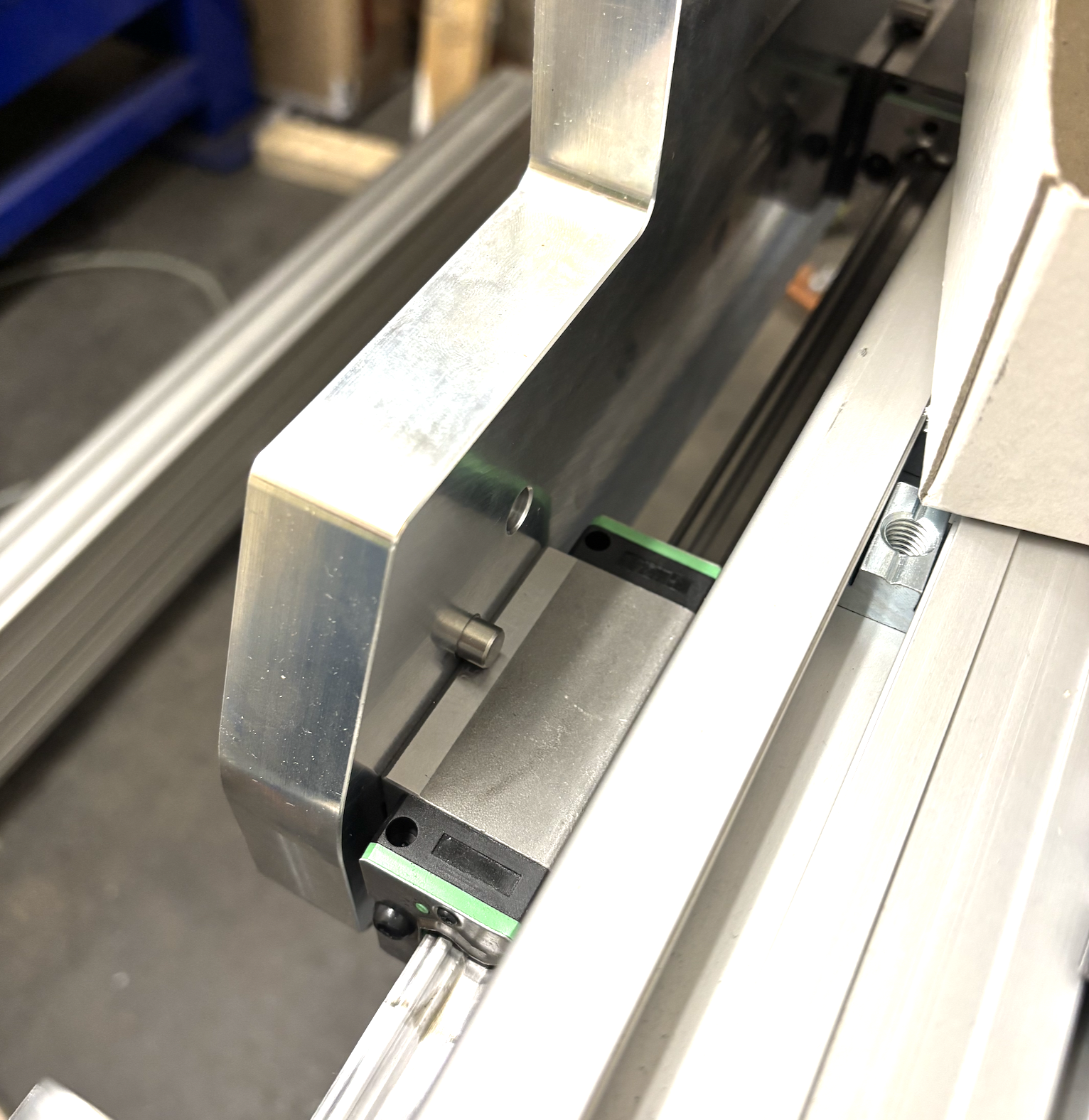

Portalwangen mit Passstifen auf Blockwagen auflegen und verschrauben

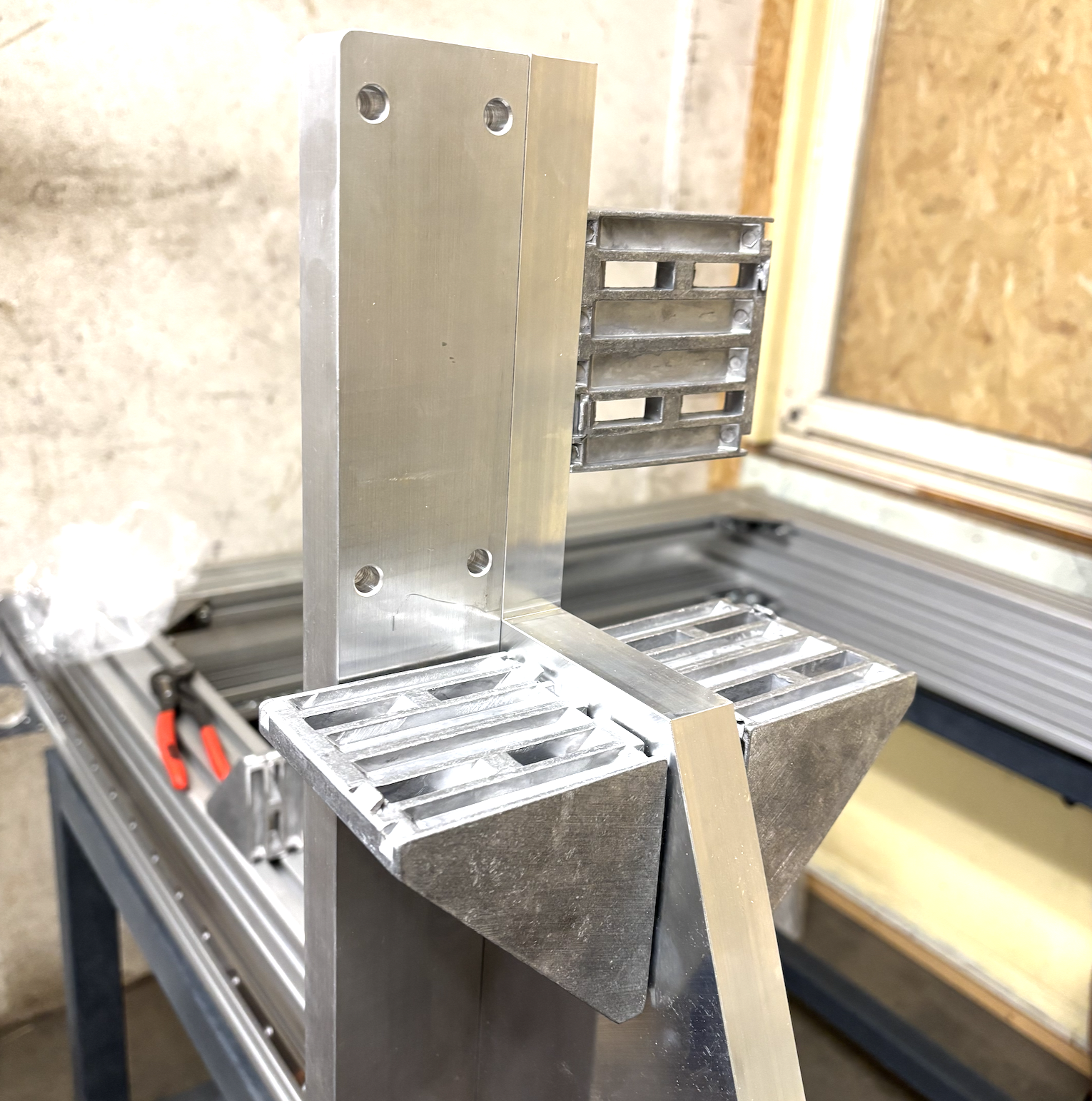

Anbringung der Versteifung und Befestigungswinkel für Portalbalken
Ausrichtung der oberen Linearführung¶

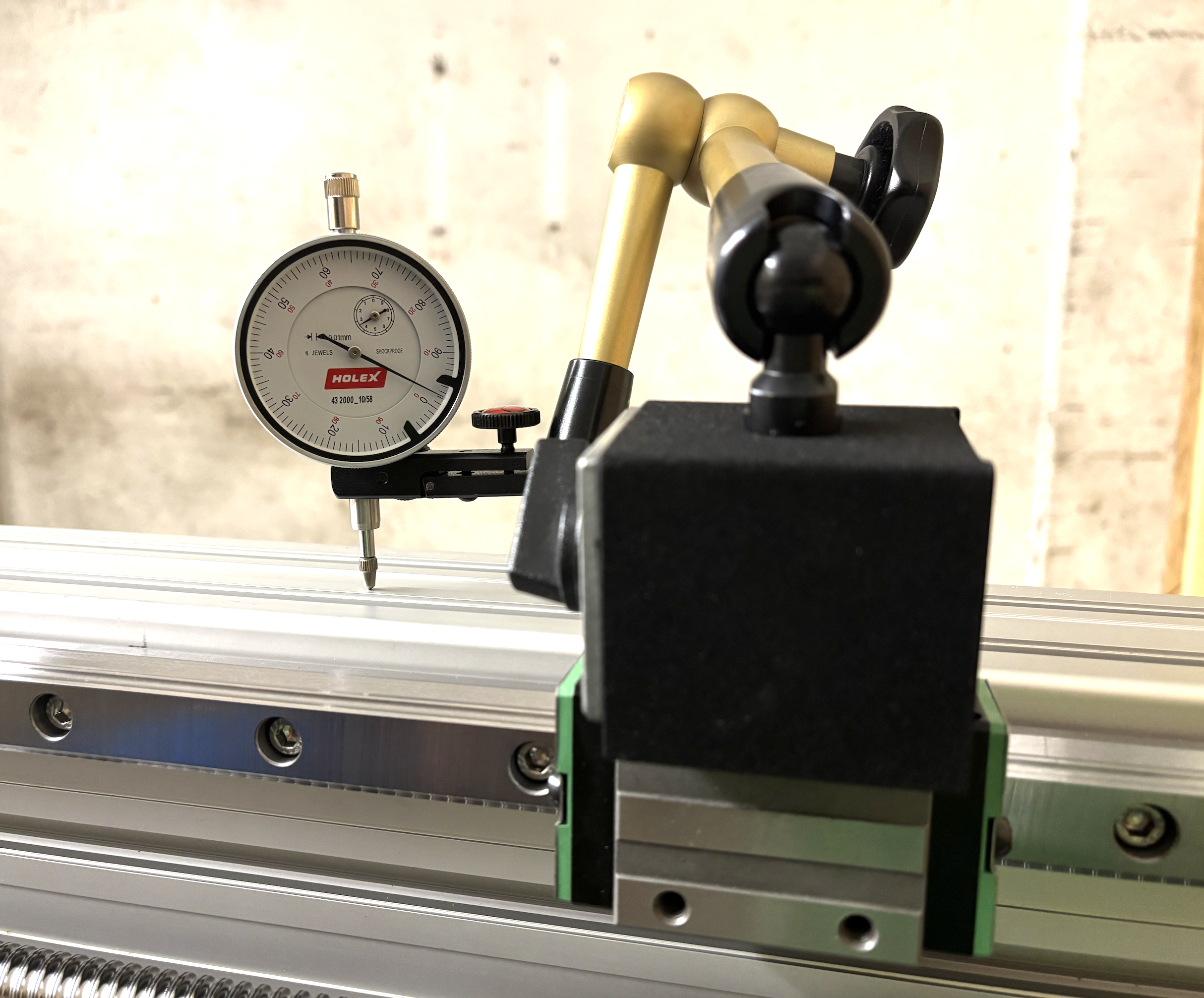

Feinmessuhr auf Messstativ mit Magnet auf Blockwagen
Wie bei Y-Achse:
- Linearführung auf einer Seite anziehen
- Ausrichtung der Führung von dieser Seite aus
Untere Linearführung wird durch Verschraubung mit Trägerplatte ausgerichtet.
Anschliessend Verschraubung des Spindelblocks mit der Kugelumlaufspindel
