Montage des Frästischs

Querstreben

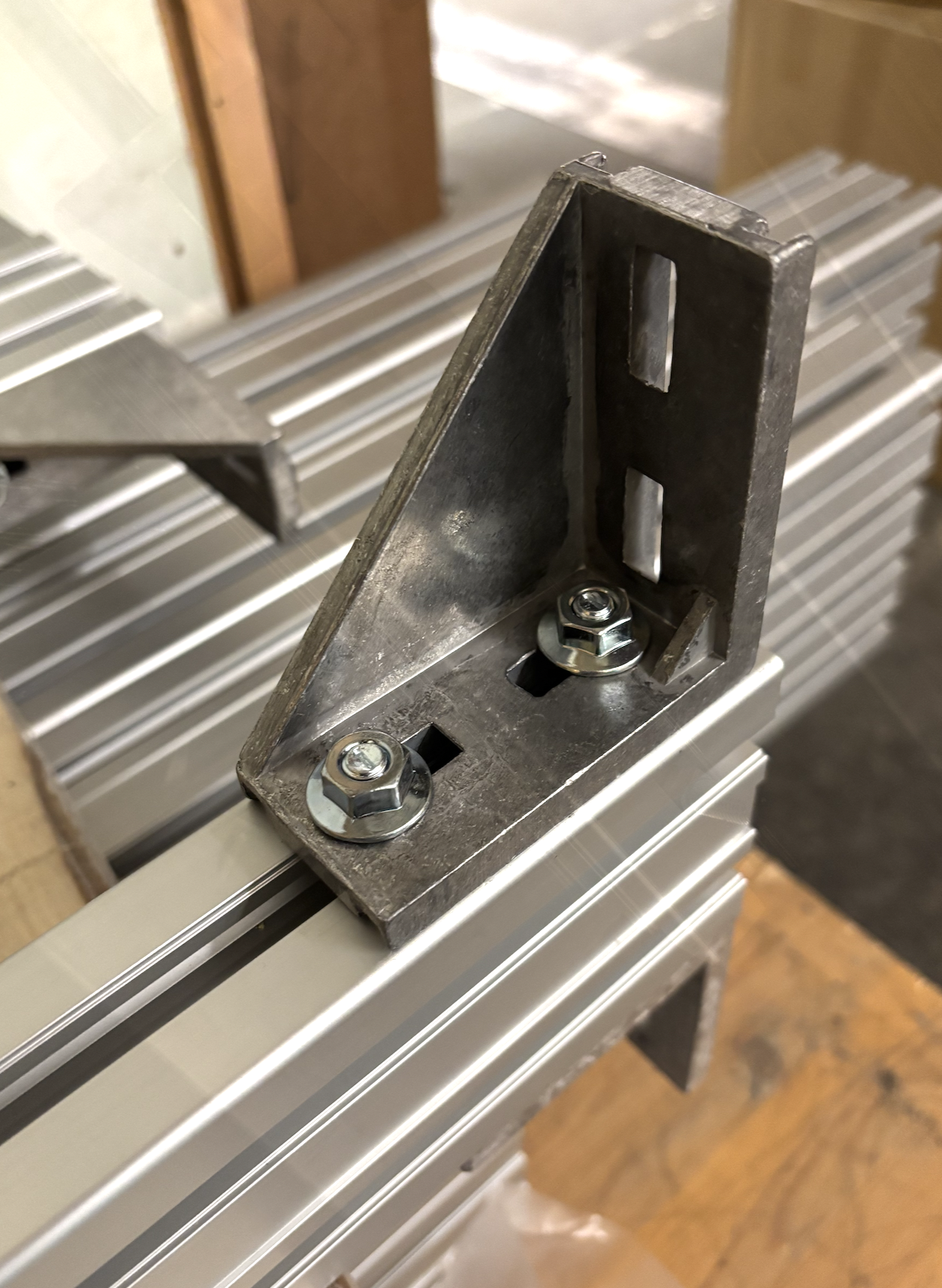

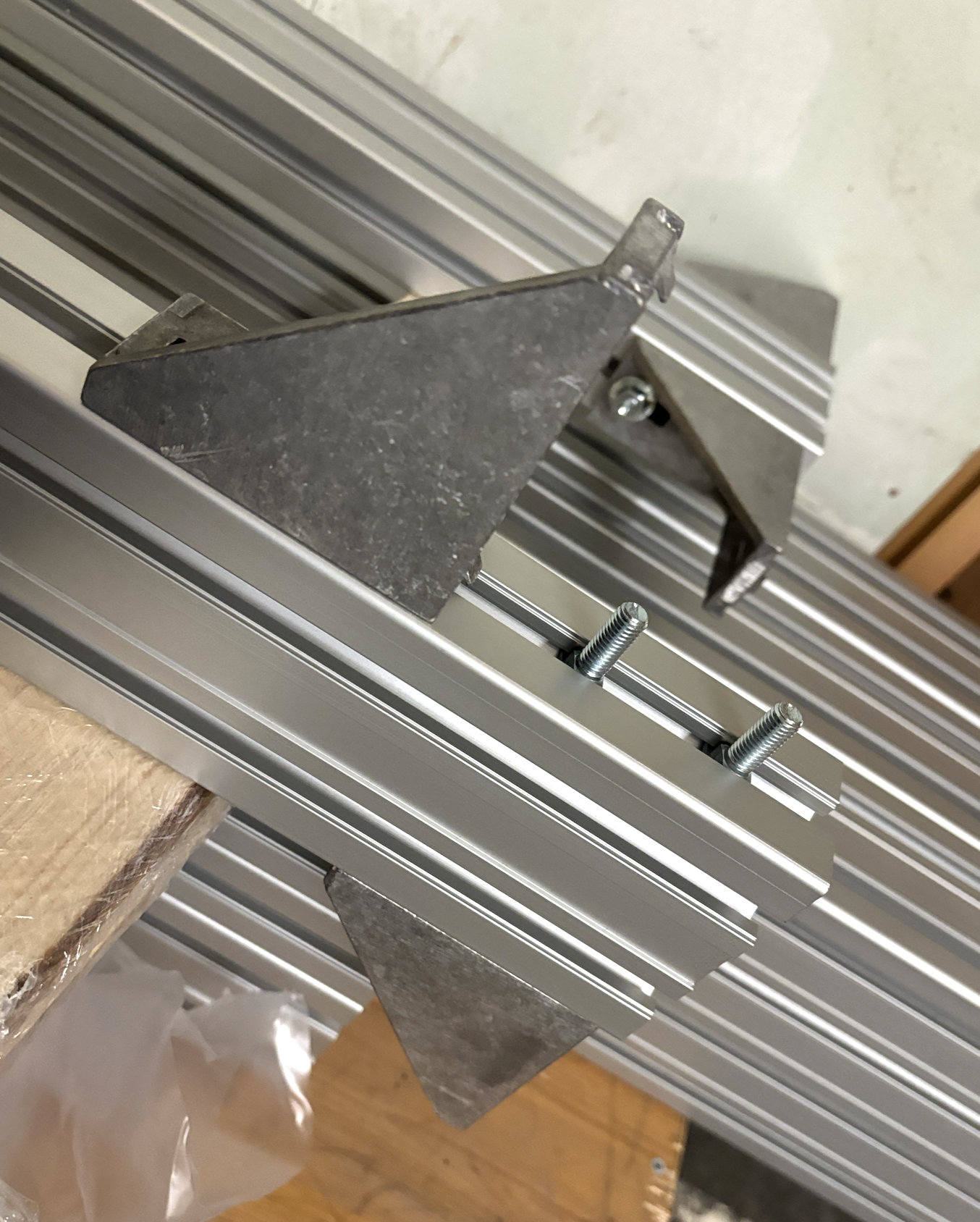

Montagewinkel mit Querstreben verbinden - noch nicht fest anziehen

400

400 400

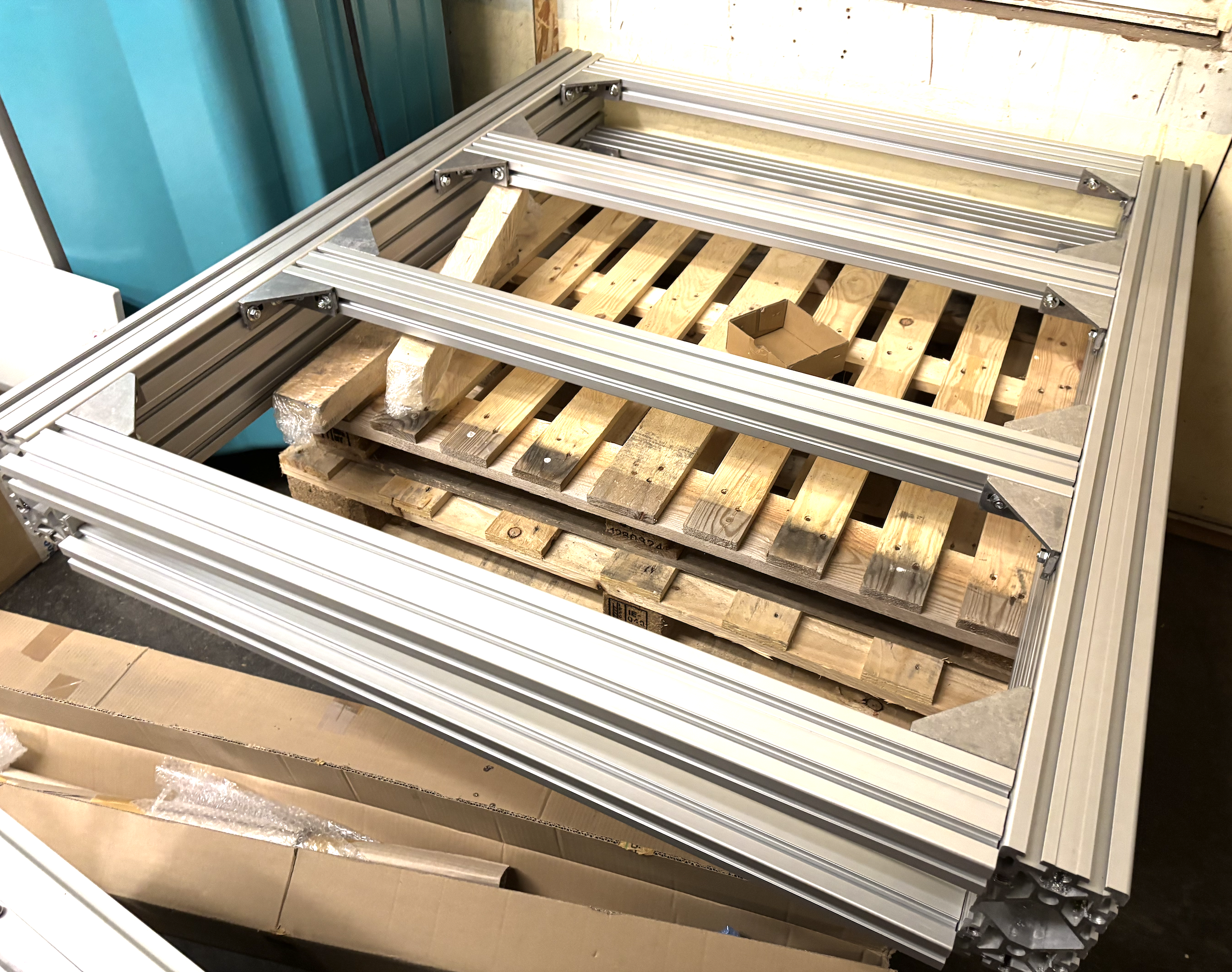

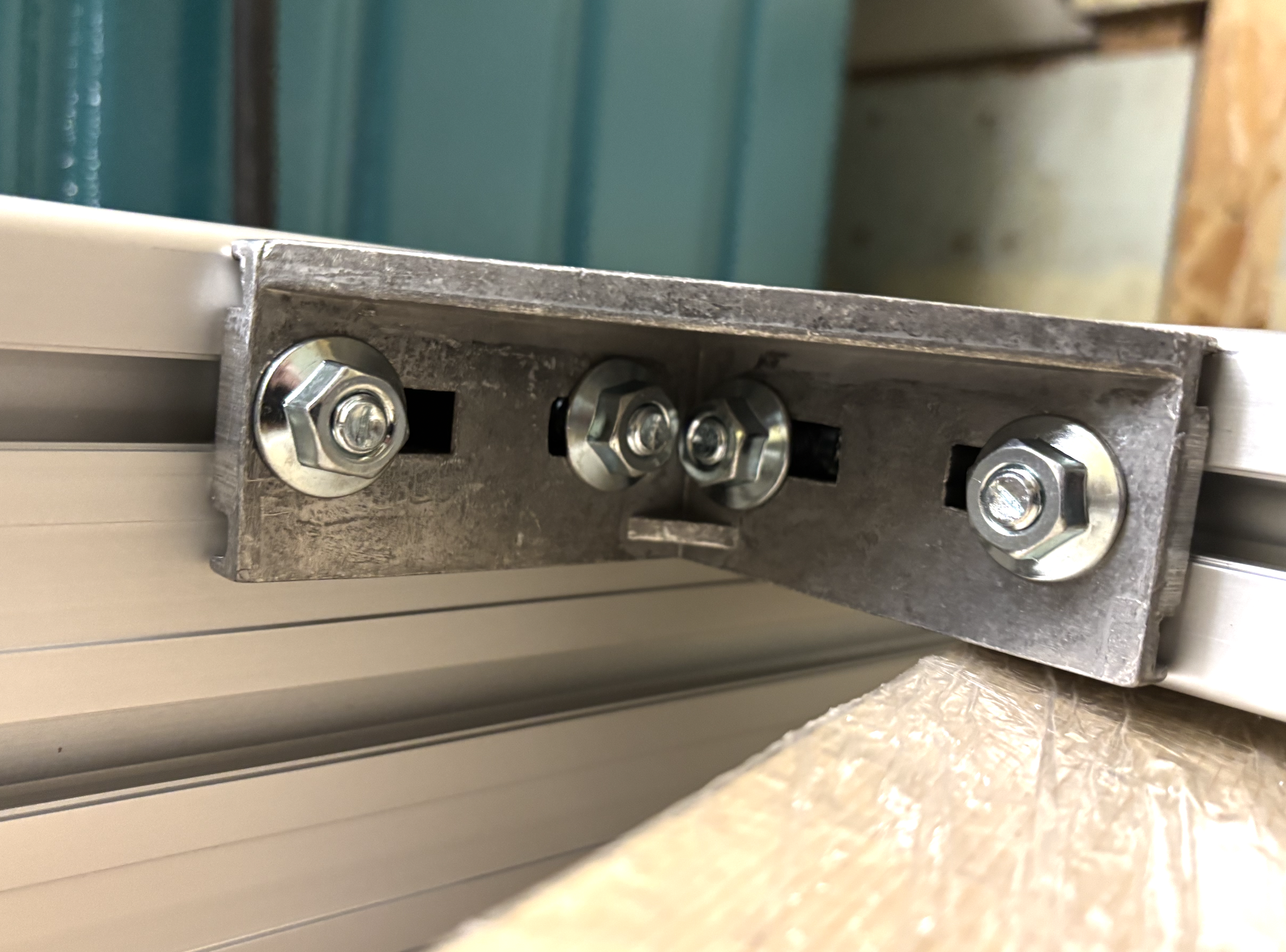

Längsprofile mit Querstreben verbinden

Pasted image 20250508123643.png

Pasted image 20250508123659.png

Pasted image 20250508123711.png

Linearführungen anbringen

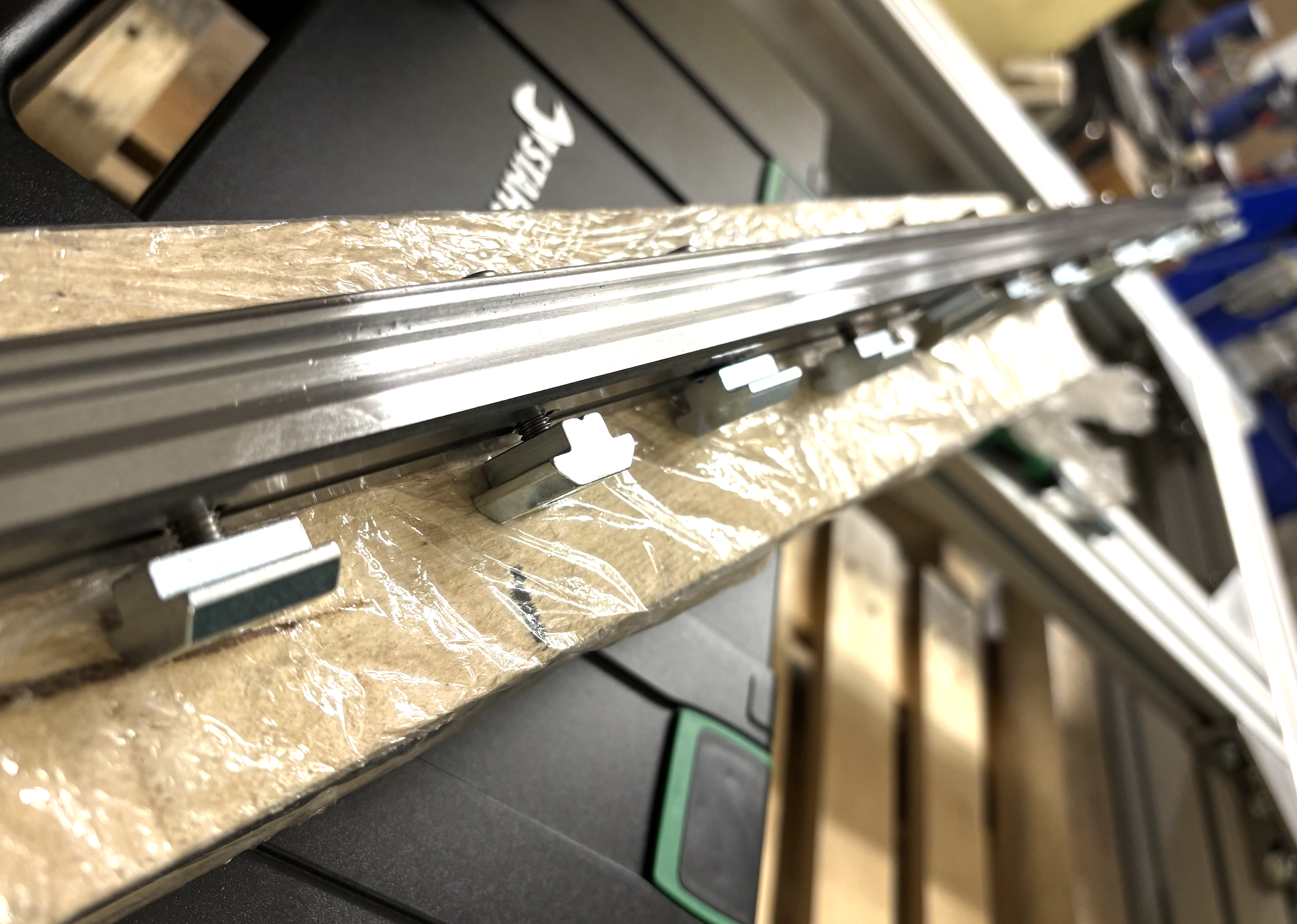

Nutensteine mit M6 Schrauben an Linearführungen anbringen Pasted image 20250508123812.png

Frontplatte anbringen

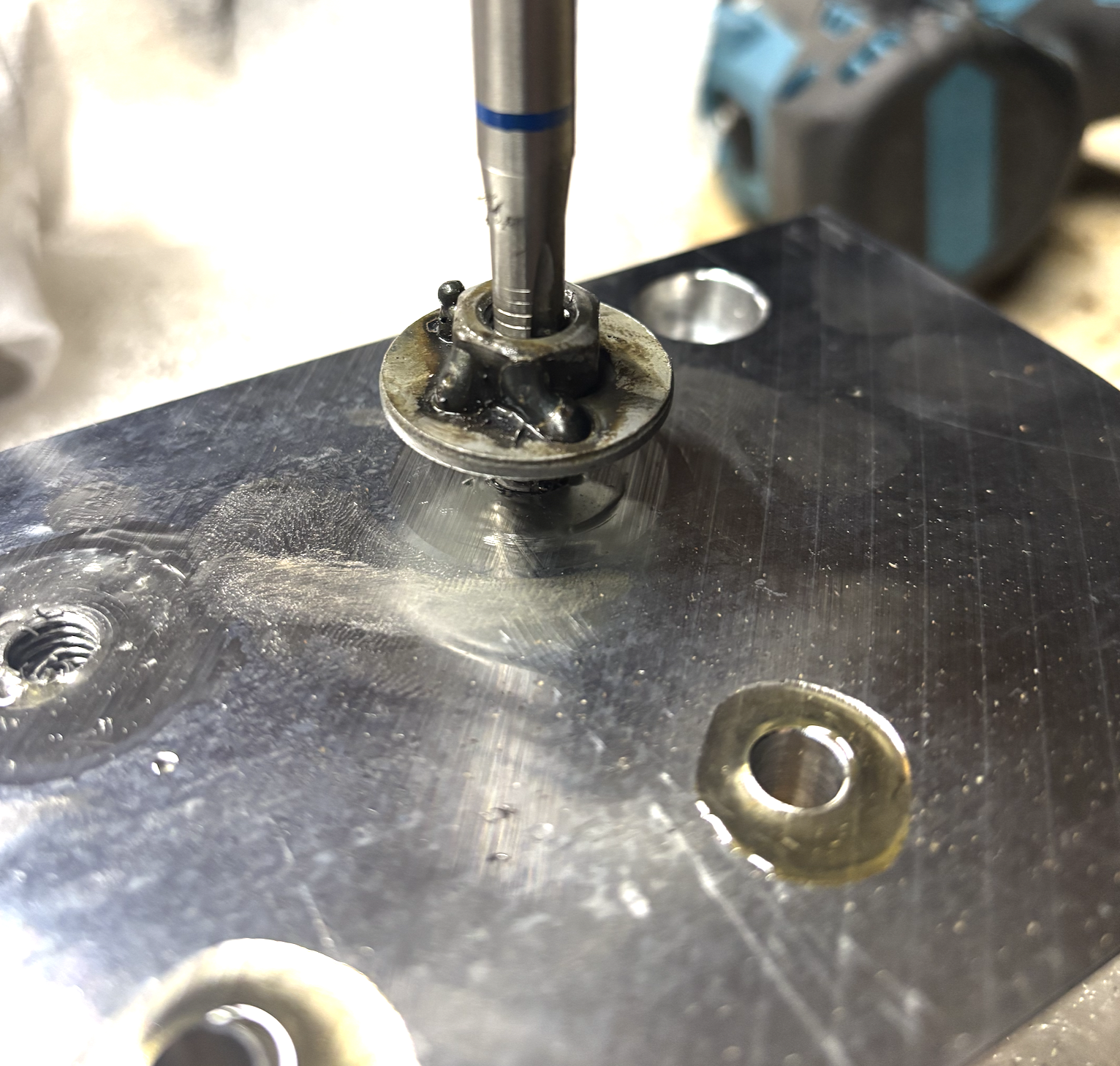

Gewinde schneiden für die Lager und Motorträger Pasted image 20250508123430.png

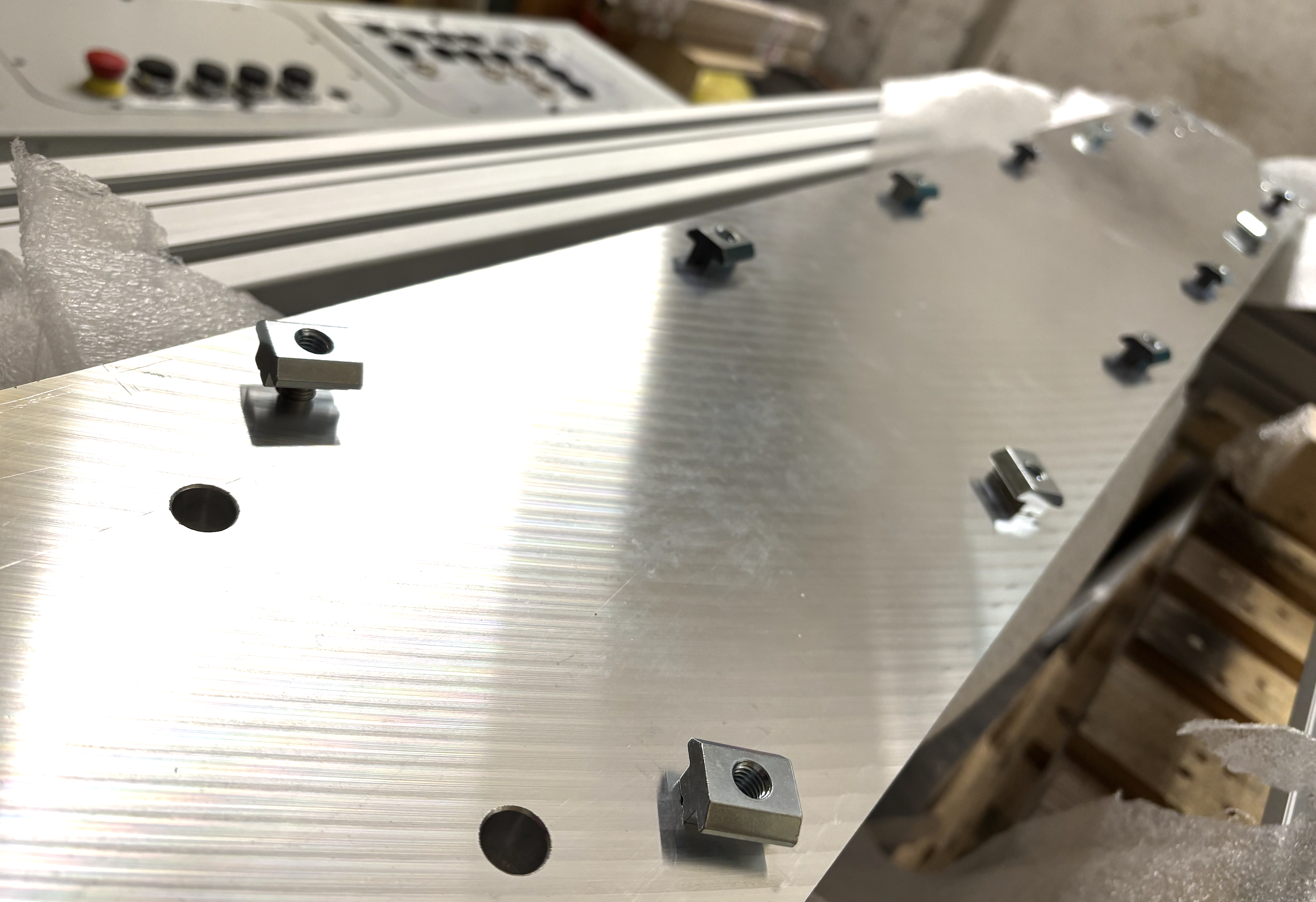

Nutensteine mit M8 Schrauben an Frontplatte anbringen Pasted image 20250508123536.png

Frontplatte auf Querstreben aufschieben und mit den Längsprofilen des Tischs verschrauben Pasted image 20250508123601.png

Ausrichtung des Tisches

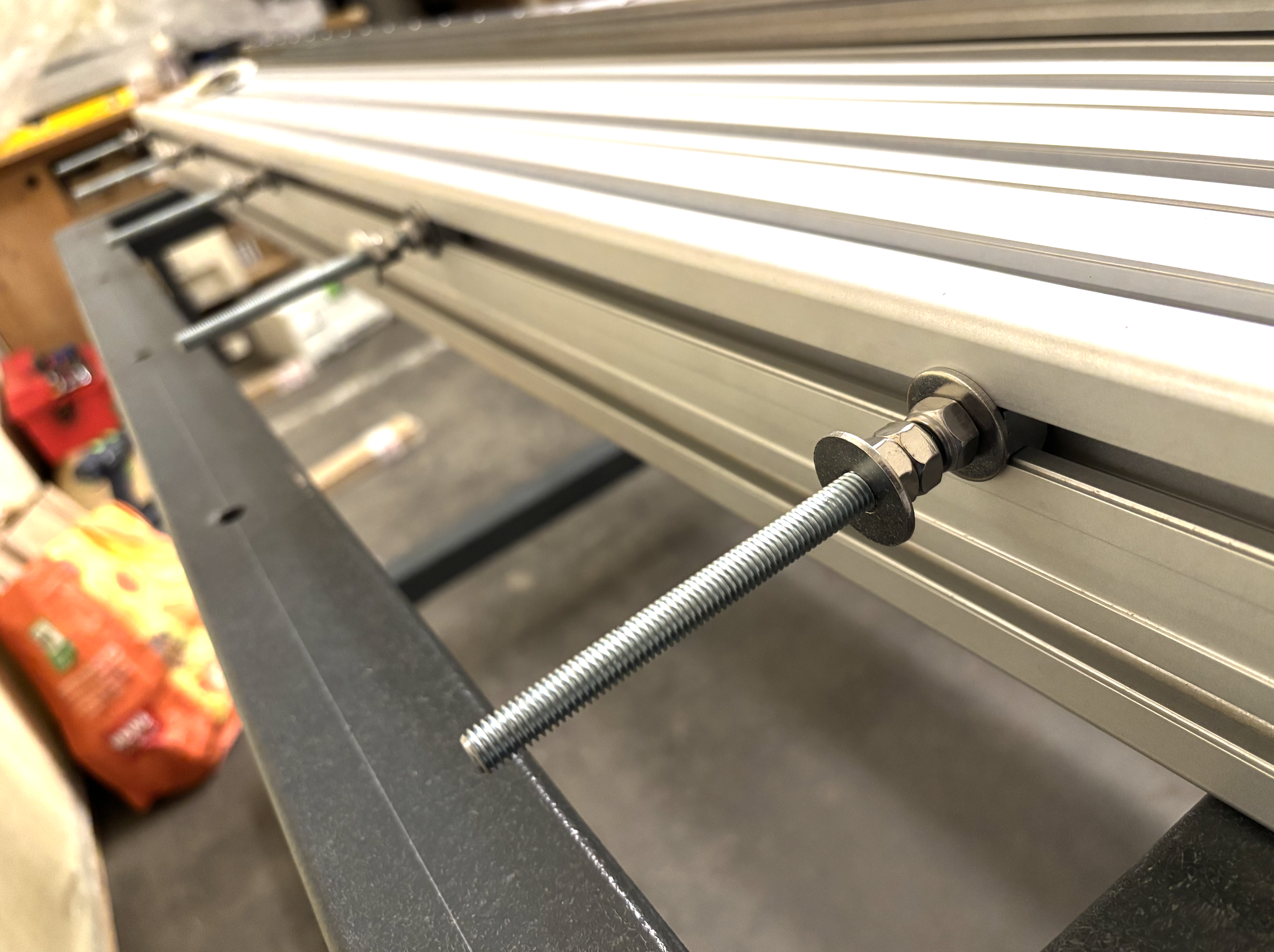

Nachdem der Frästisch probehalber zusammengebaut wurde, habe ich alle Teile demontiert und mit der Montage auf dem Untergestell angefangen. Dazu habe ich zuerst die 90 x 180 Seitenteile des Tisches auf der Unterseite mit M8 Nutensteinen versehen und mit 8er Gewindestangen à 13 cm Länge, einer M8 Stopmutter und 2 gekonterten M8 Muttern samt breiter Beilagscheibe von oben "auf das Untergestell gelegt":

Pasted image 20250519231324.png

Auf der Unterseite des Gestells mit M8 Stopmuttern fixiert.

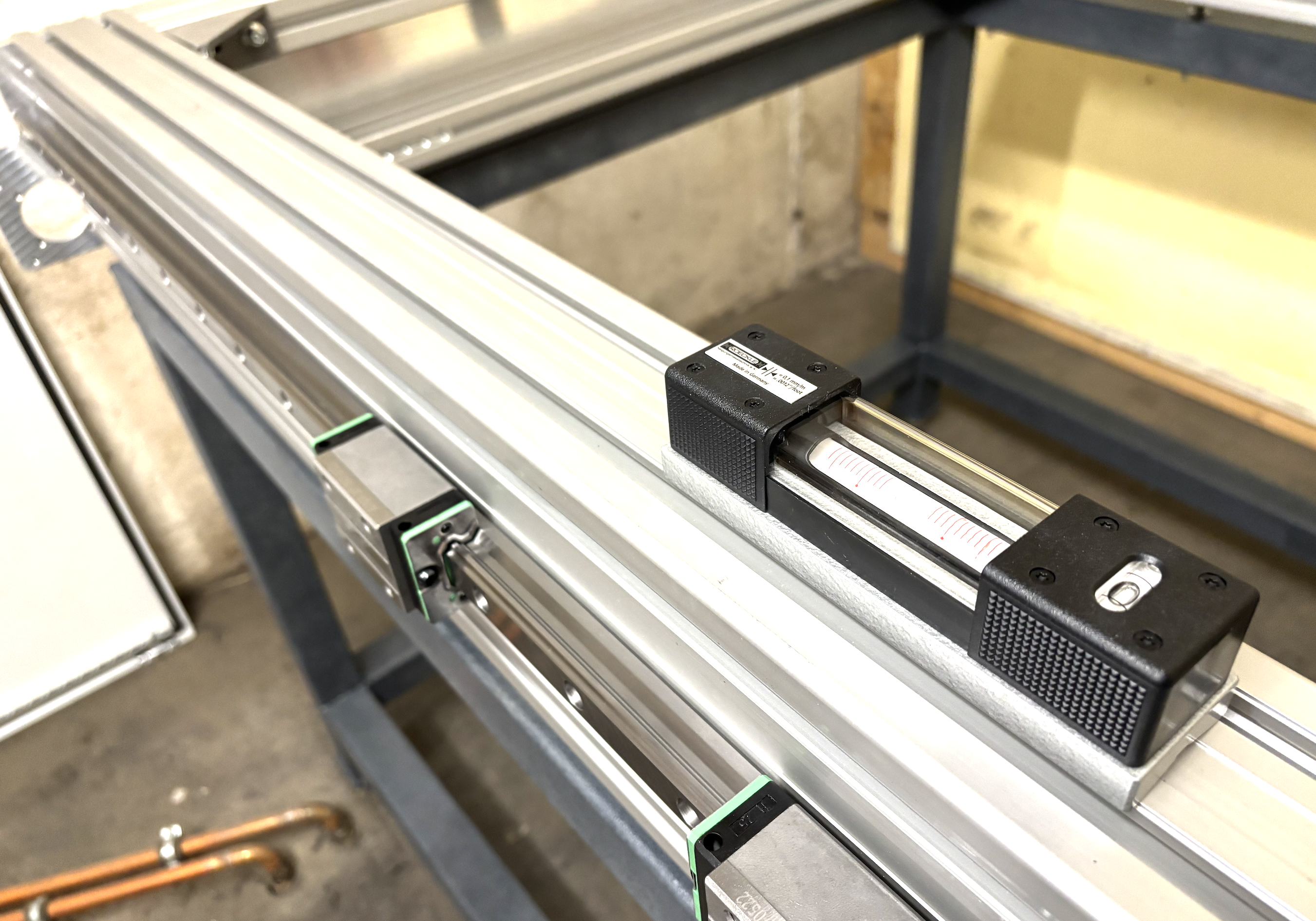

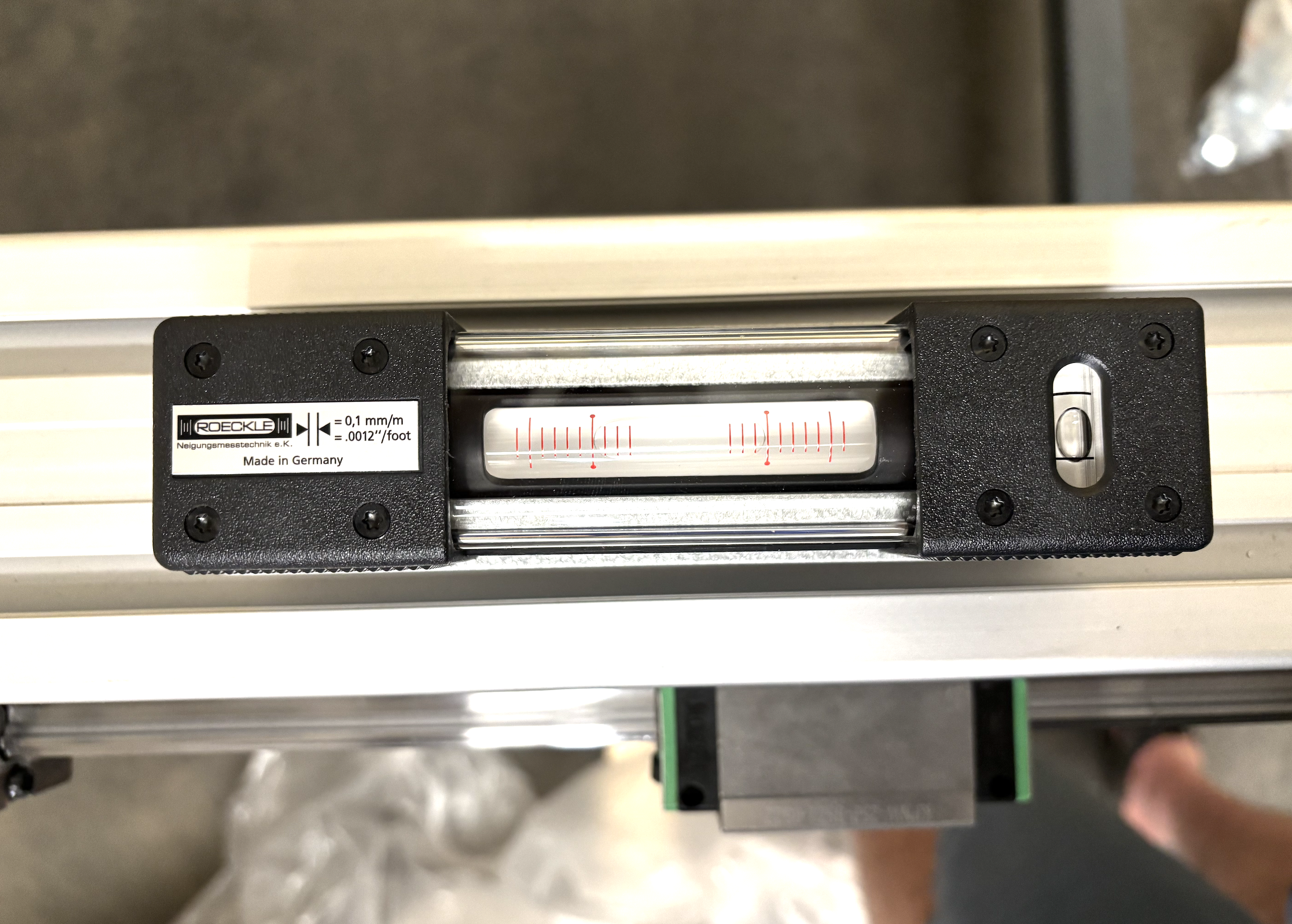

Anschließend zuerst das eine 90 x 180 Seitenteil des Tischs mit einer Präzisionswasserwage ausrichten:

Pasted image 20250519231418.png

Pasted image 20250519231431.png

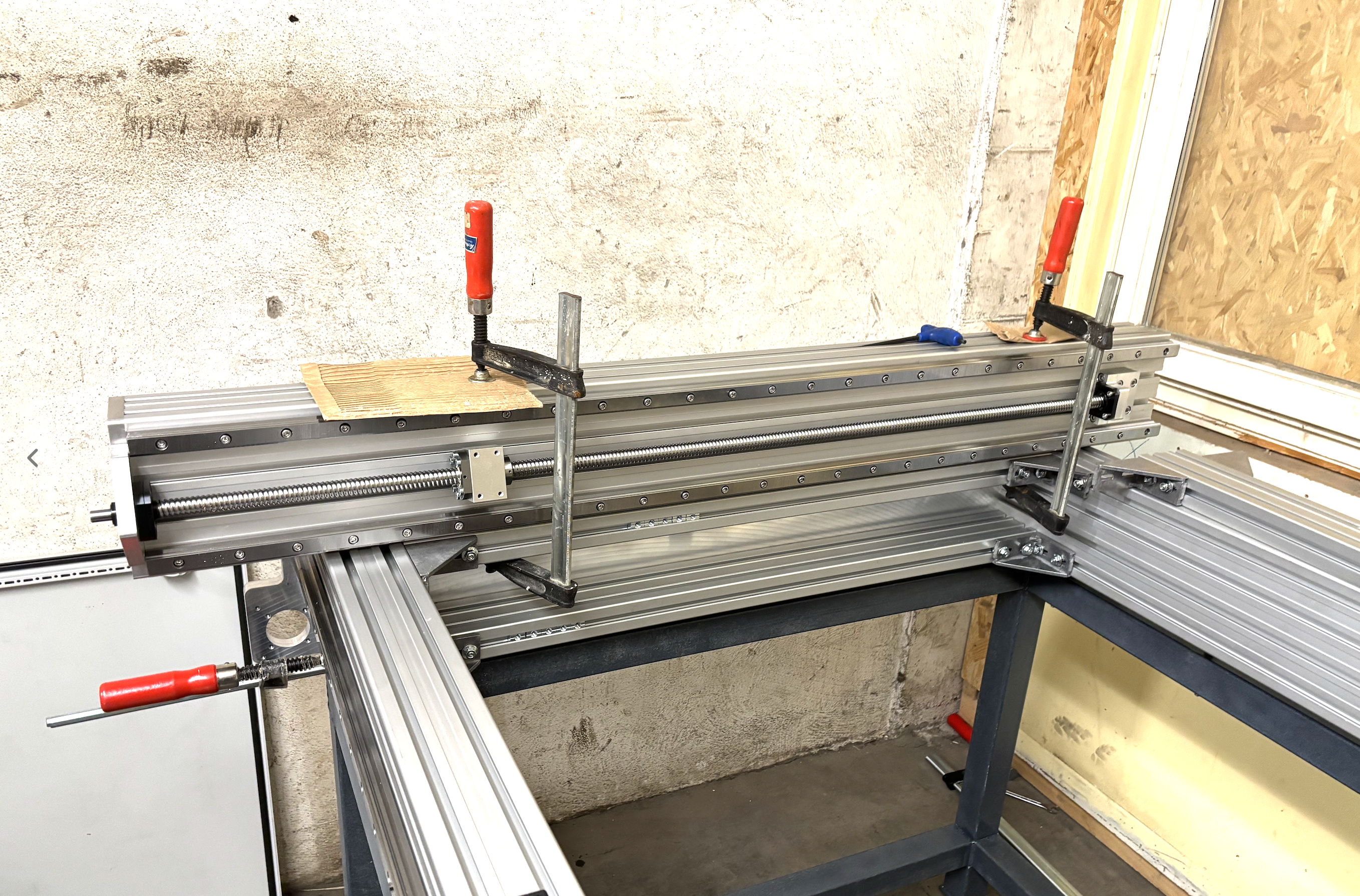

Die Querstreben des Tisches mithilfe des Portalbalkens eben ausrichten:

Pasted image 20250519231503.png

Anschließend das zweite Seitenteil mit der Präzisionswasserwage ausrichten.

Ausrichtung der Linearführungen

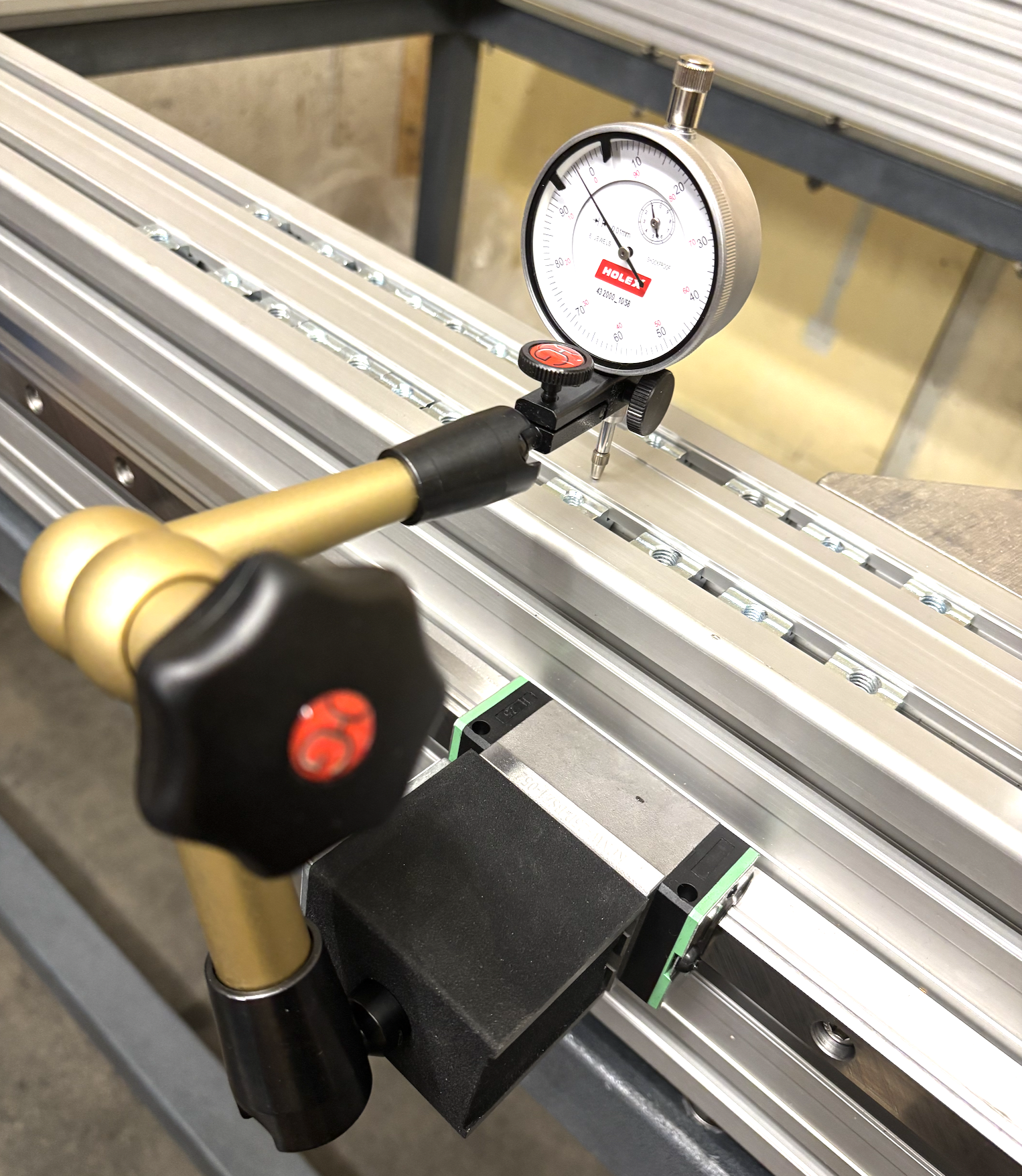

Die auf den Seitenteilen angebrachten Linearführungen werden mit einer mittels Magnetfuß auf einem Blockwagen angebrachten Feinmessuhr an der Profiloberkante ausgerichtet:

Pasted image 20250519231746.png

Dazu die Linearführungen

  • auf einer Seite fest schrauben
  • die Messuhr mit Blockwagen auf die verschraubte Seite der Linearführung schieben
  • die Messuhr nullen
  • die Messuhr von der verschraubten Stelle in die gegengesetzte Richtung der Linearführung schieben
  • die Linearführung so justieren, dass keine Abweichung mehr gemessen wird
  • Vorgang ggf. wiederholen
  • Vorgang auf der gegenüberliegenden Seite des Tisches wiederholen

Montage der Kugelumlaufspindeln

Die Kugelumlaufspindeln wurde erst nach der Montage des Portals angebracht.

Bitte Hinweis zur Montage von Kugelumlaufspindeln und Lagern beachten

Kugellager auf Loselager-Seite aufschieben und Spannring anbringen

Festlager an Kugelumlaufspindel befestigen (Distanzhülsen und Feingewindemutter)

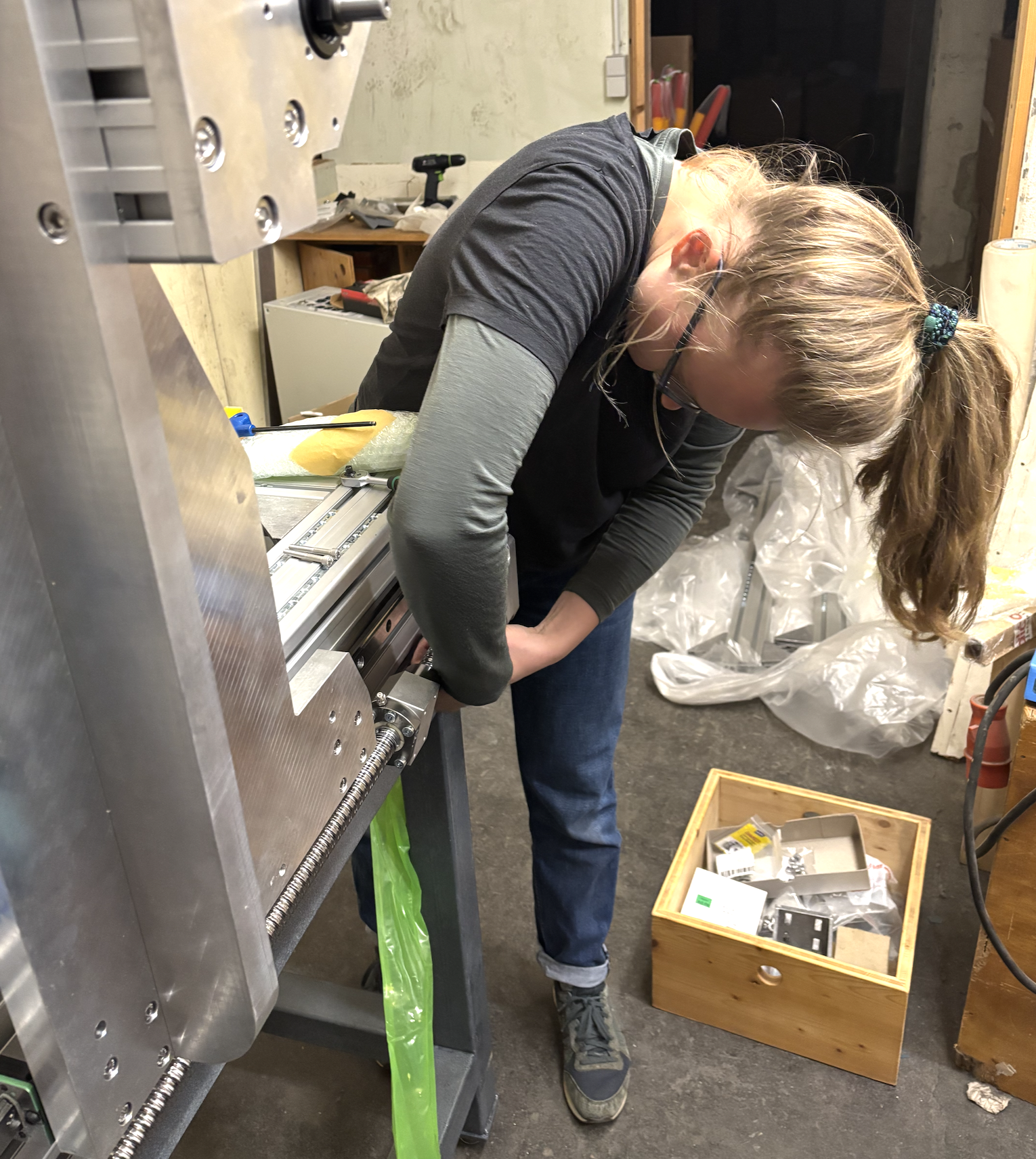

Festlager durch Grundplatte führen und Loselager lose fixieren Pasted image 20250520004652.png

Mitnehmer für Portalwange montieren Pasted image 20250520004732.png

Pasted image 20250520004806.png

Portal auf beiden Seiten an Endanschlag bringen und Fest- und Loselager ausrichten und festschrauben.
