Montage der Z-Achse
Zusammebau Z-Achse Grundplatte¶

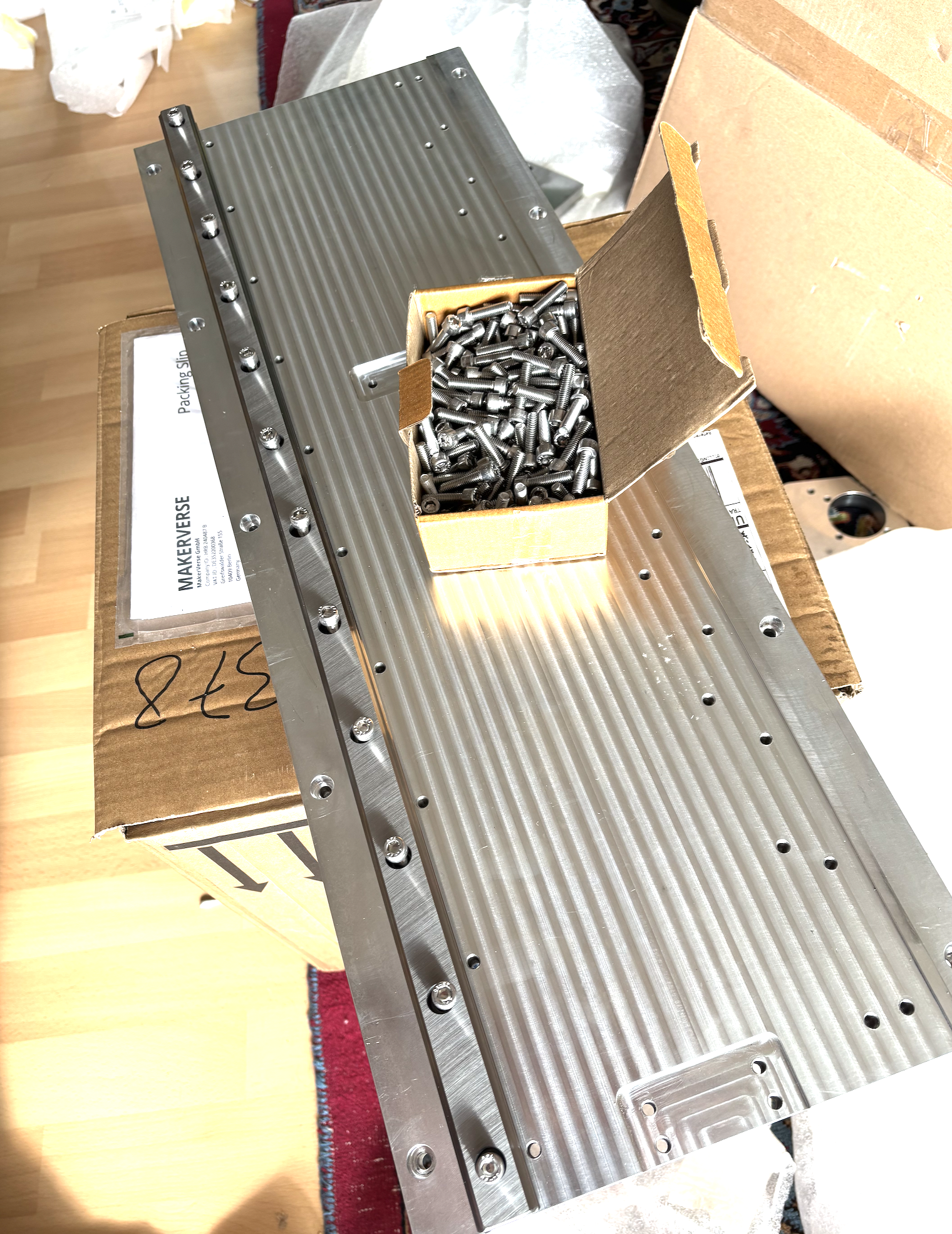

Linearführungen an Anschlagkante ausrichten und festschrauben

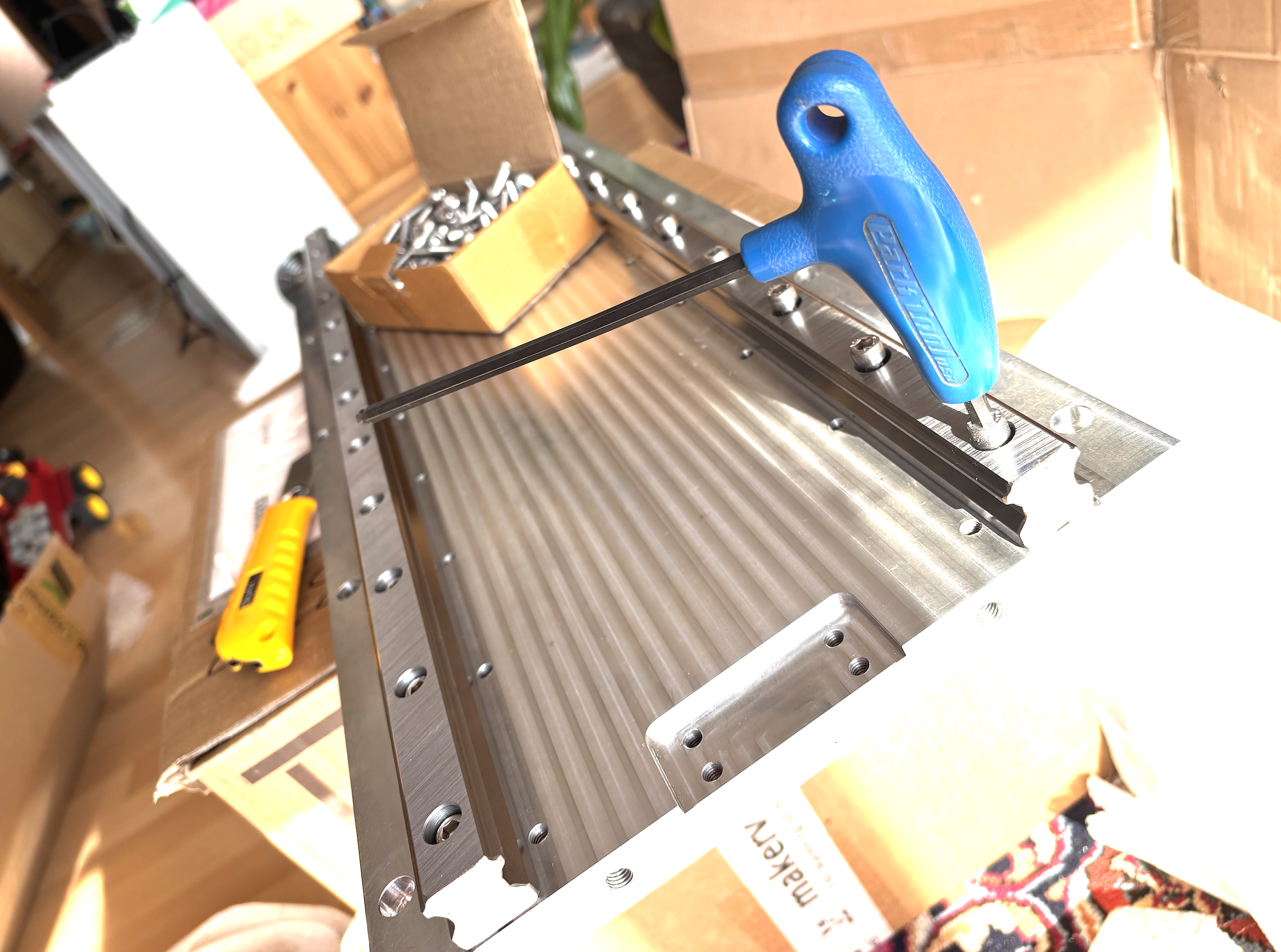

Zweite Linearführung anschrauben

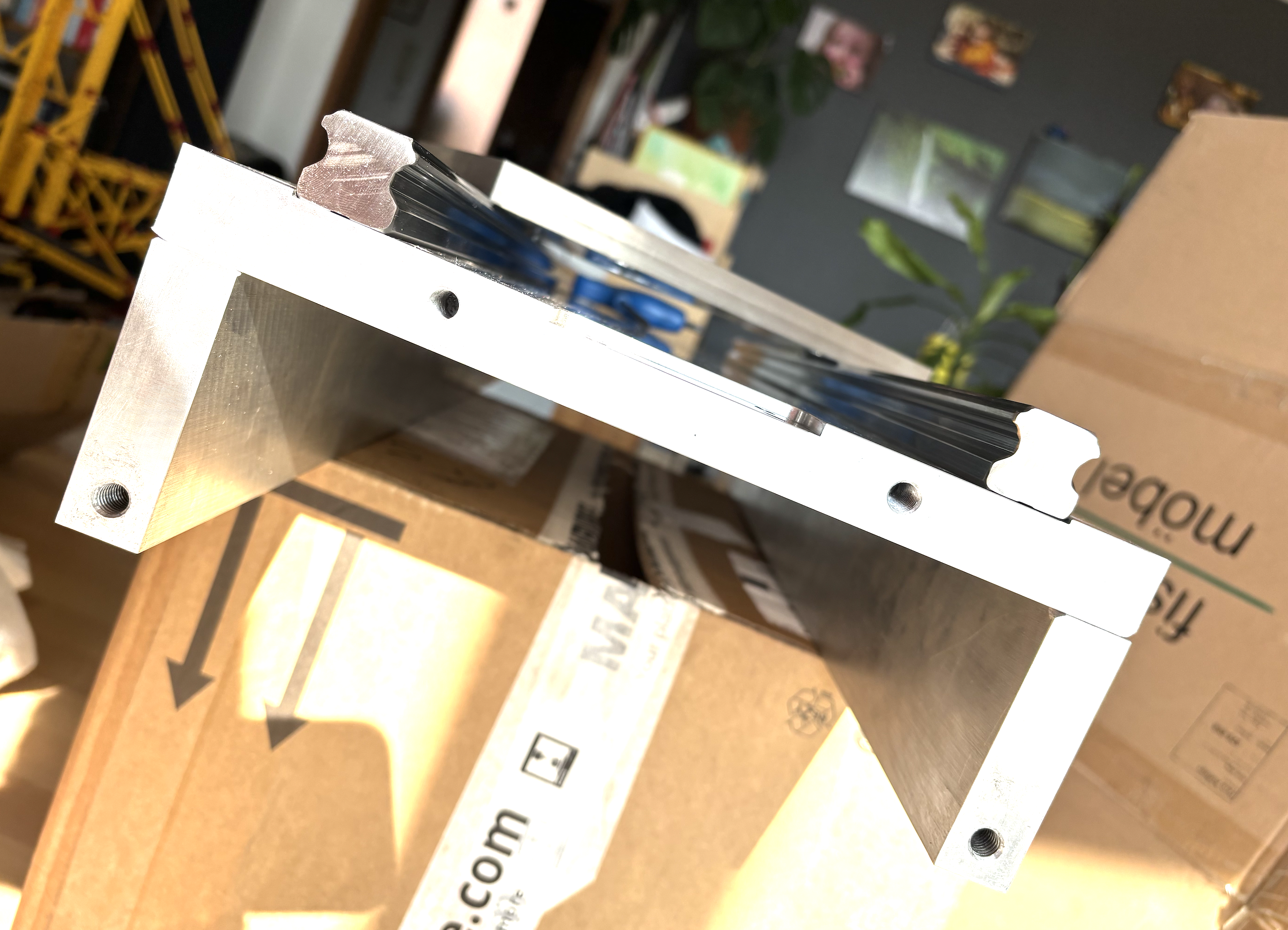

Versteifung anschrauben

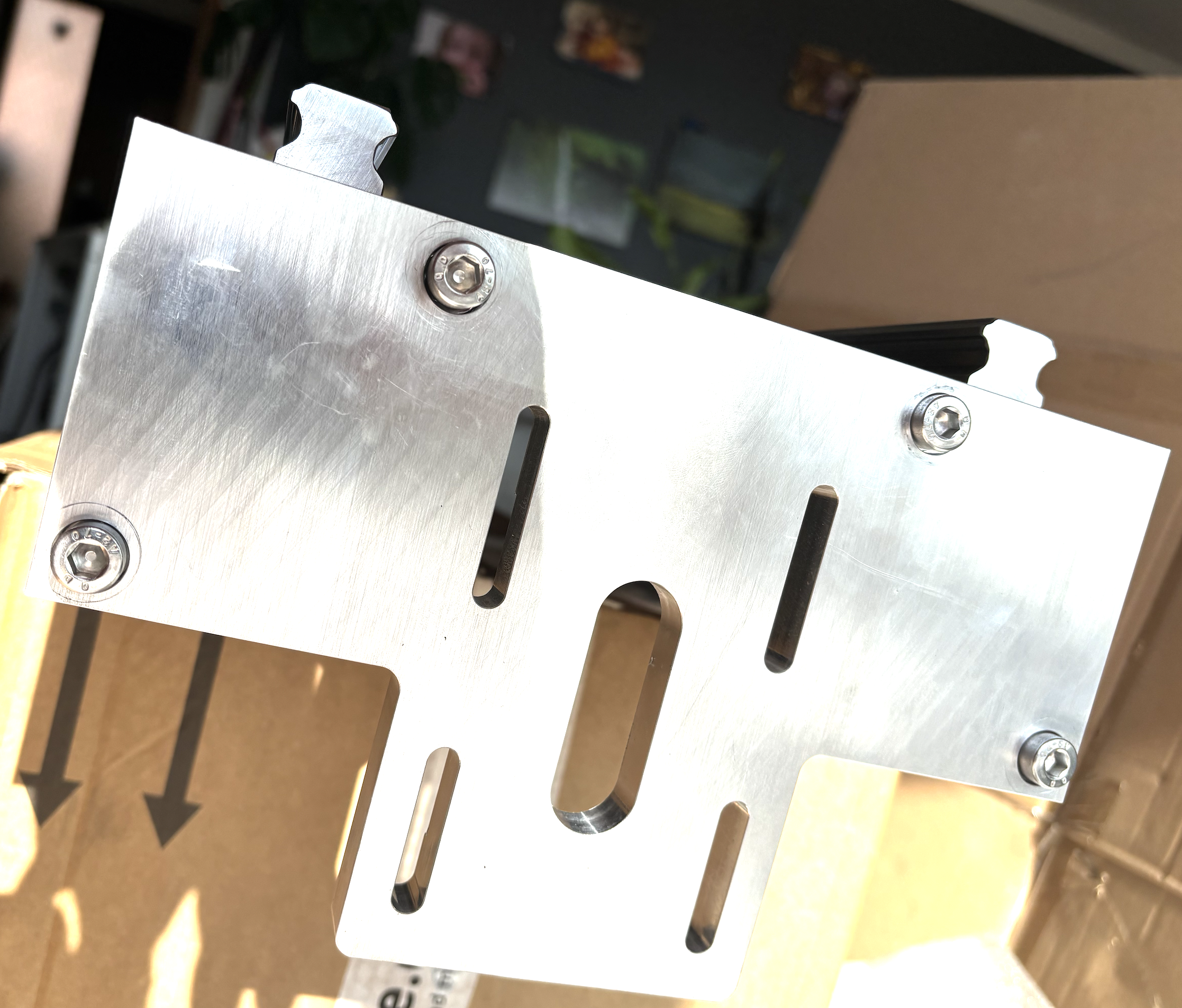

Motorträger anschrauben
Anbringung der Kugelumlaufspindel¶

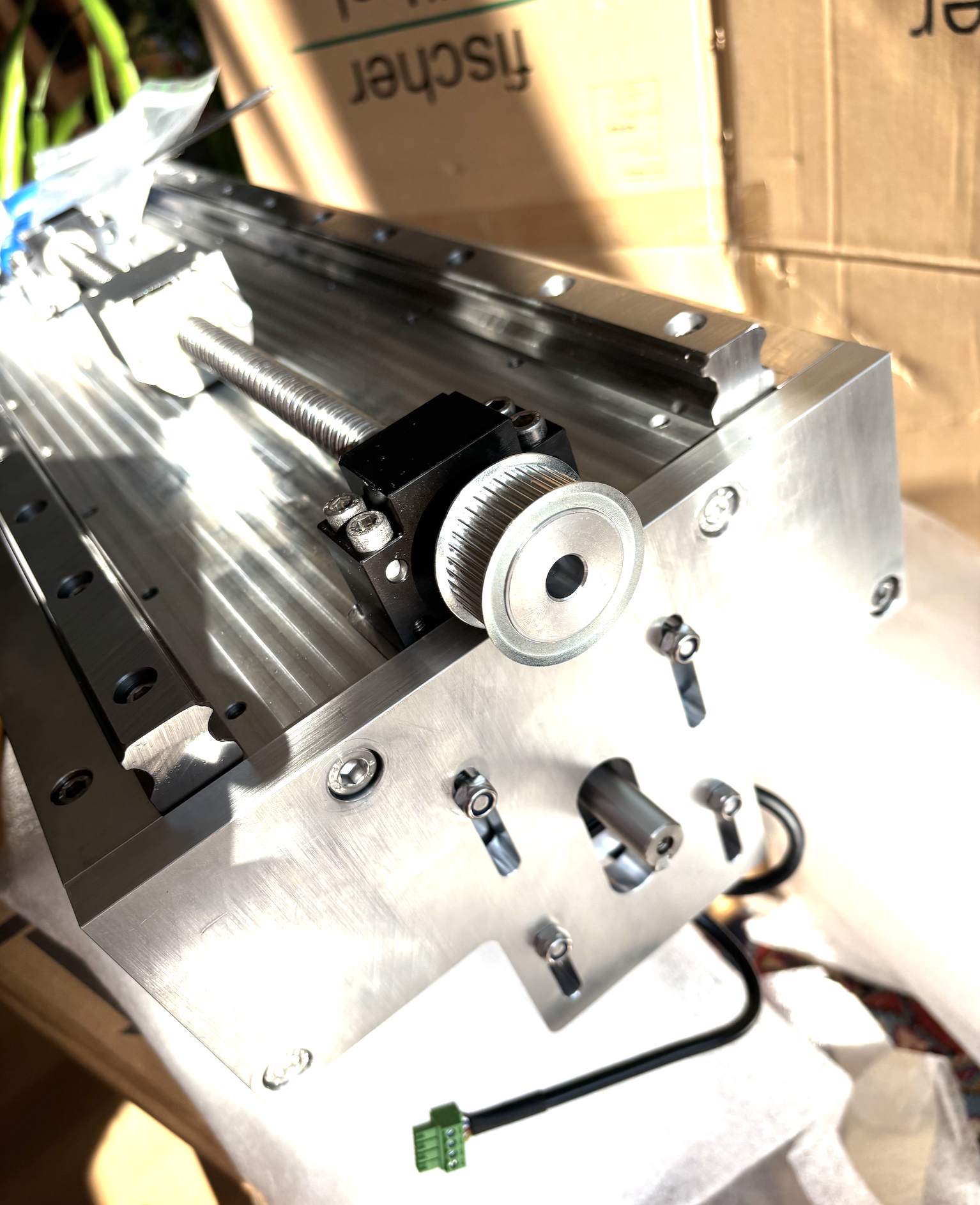

Kugelumlaufspindel und Antrieb befestigen

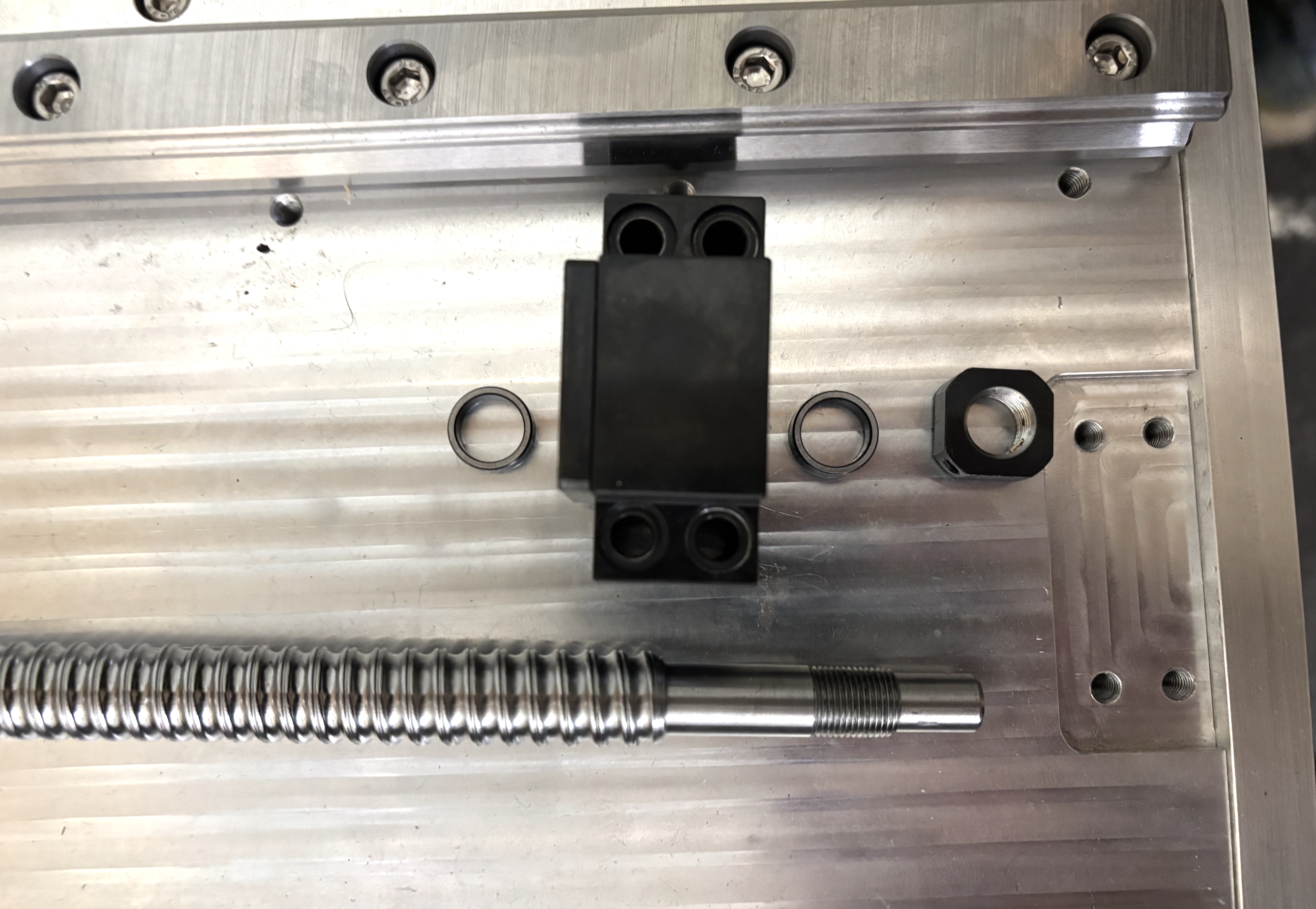

Montage der Kugelumlaufspindel (siehe Montage von Kugelumlaufspindeln und Lagern)
Ausrichtung von Z-Achse an Führungsplatte X-Achse¶
Leider kein Foto: parallele Ausrichtung der Blockwagen durch seitliche Messung an Rückplatte mit Feinmessuhr.
Befestigung der Feinmessuhr an seitlicher Versteifung der Z-Achse mit Schraubzwinge.
Anbringung Z-Achse am Portal¶

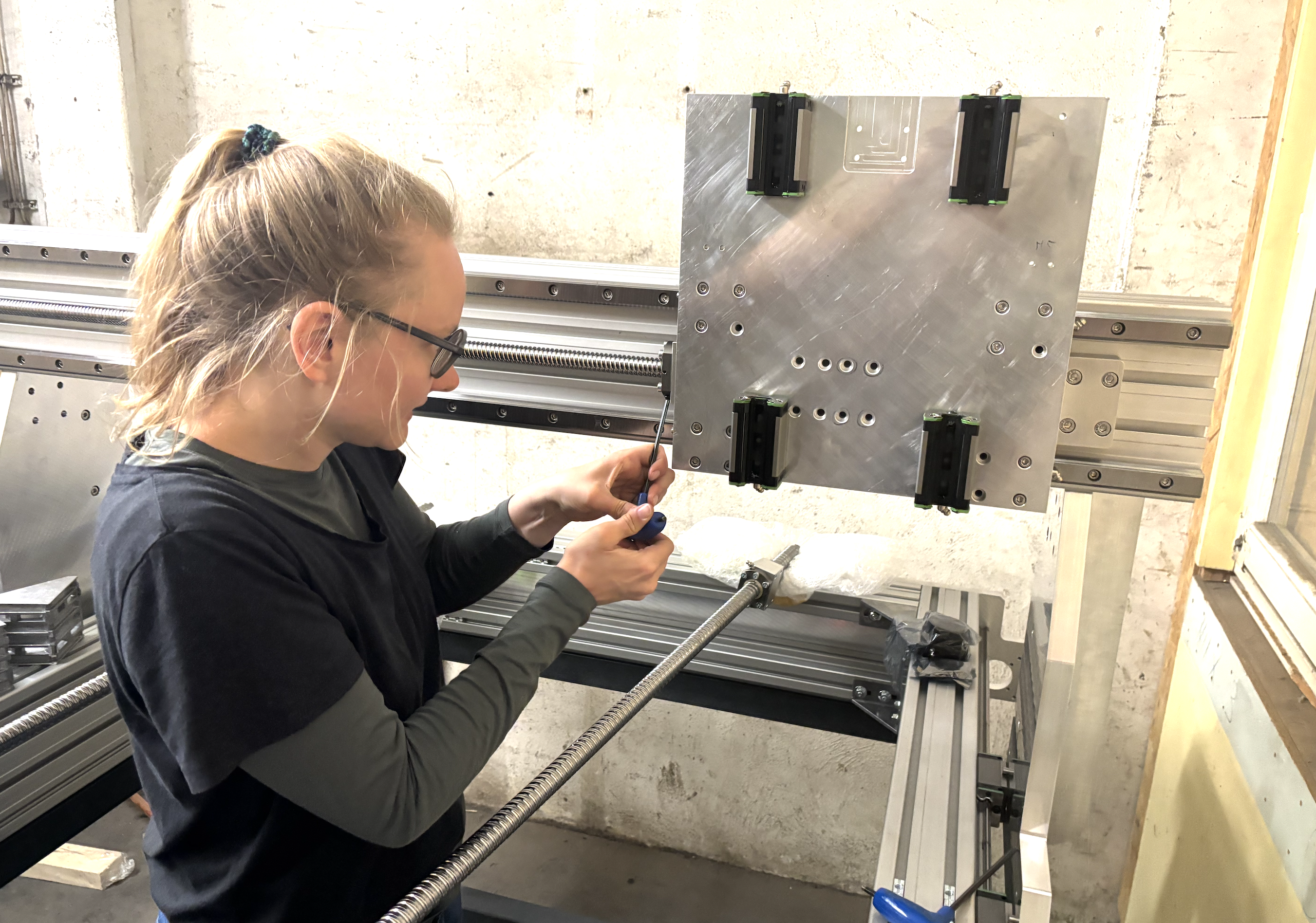

Ausgerichtete Grundplatte an Blockwagen X-Achse festschrauben

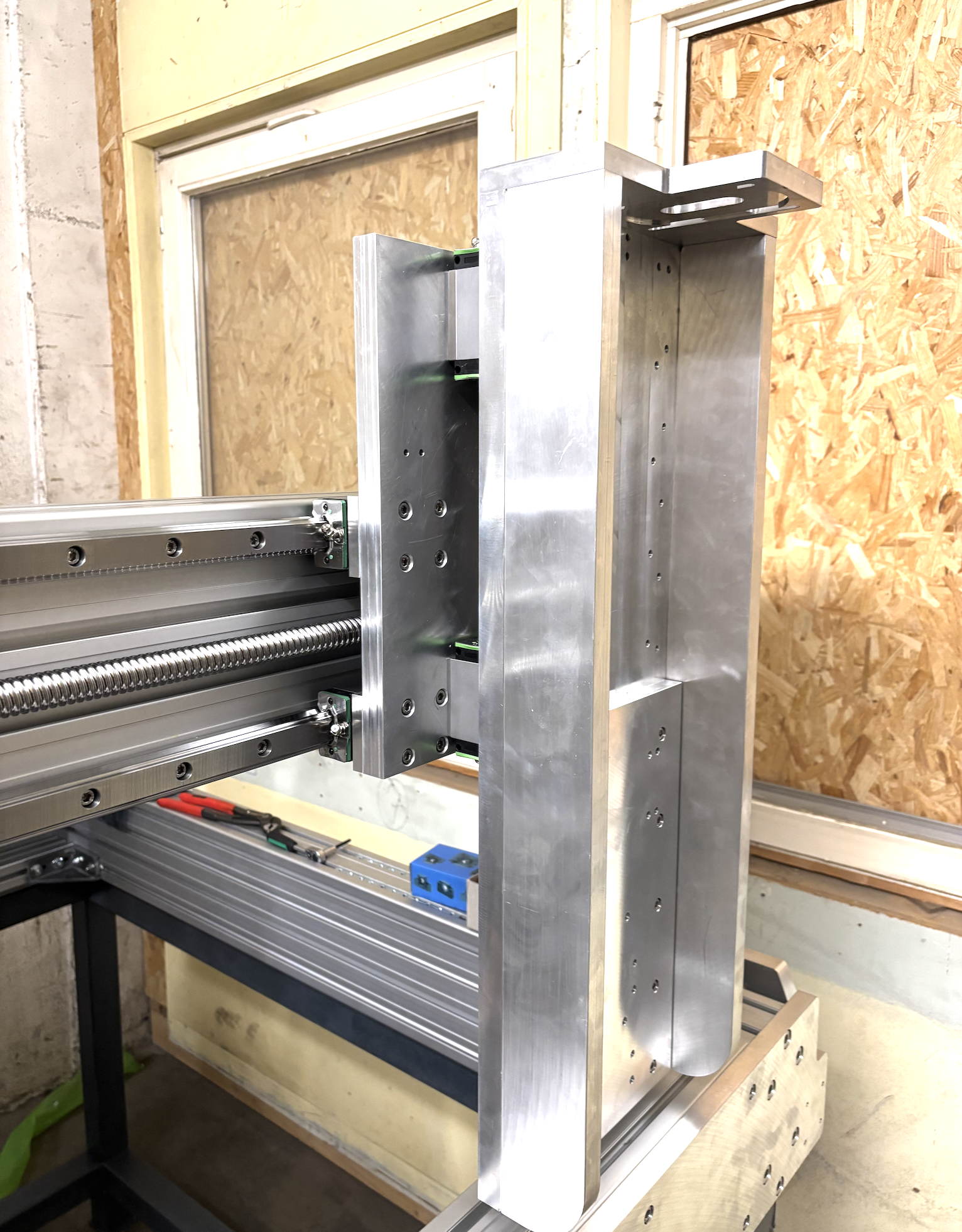

Z-Achse auf Blockwagen "einfädeln"
