Bau des Untergestells

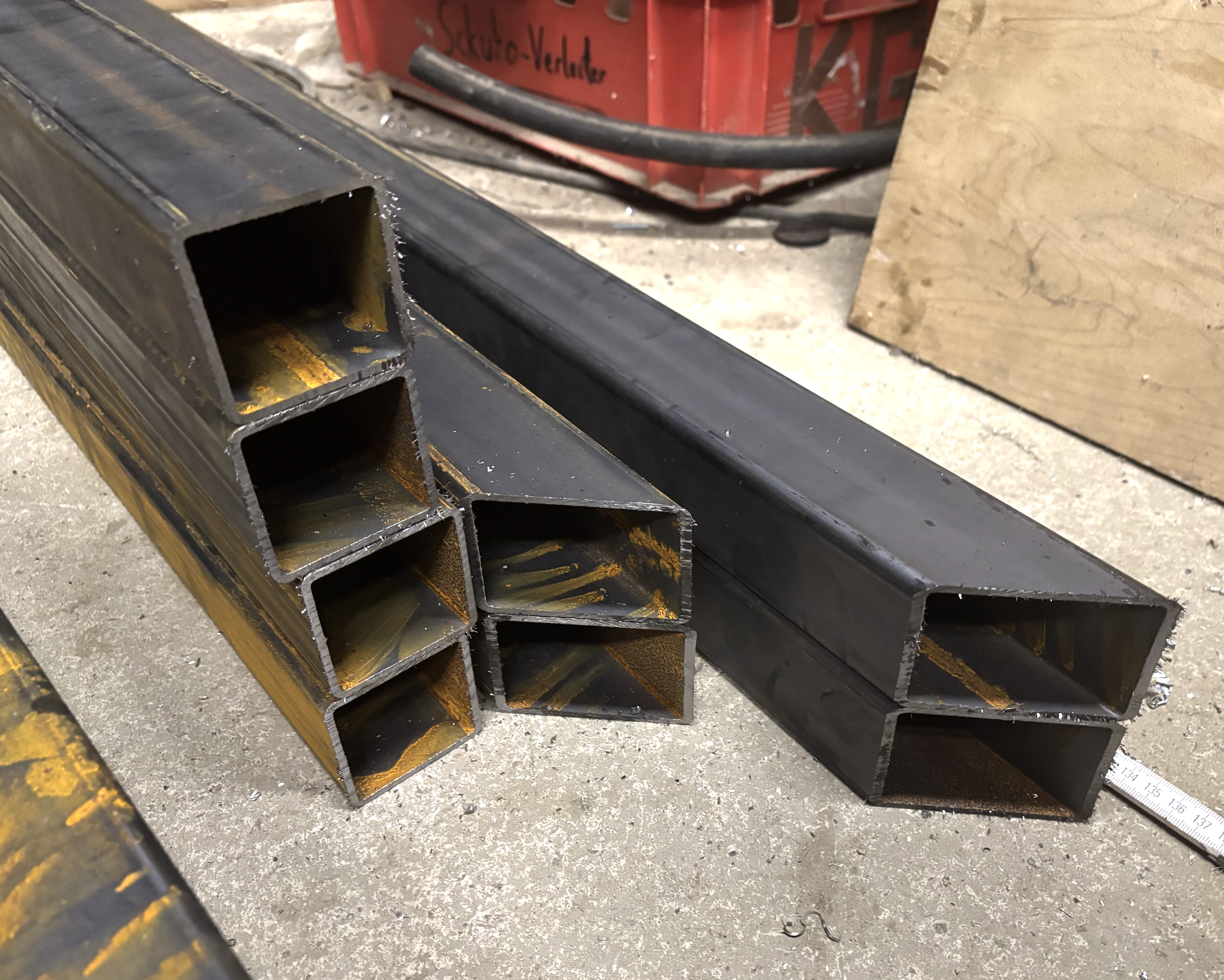

Sägen der Rohre¶

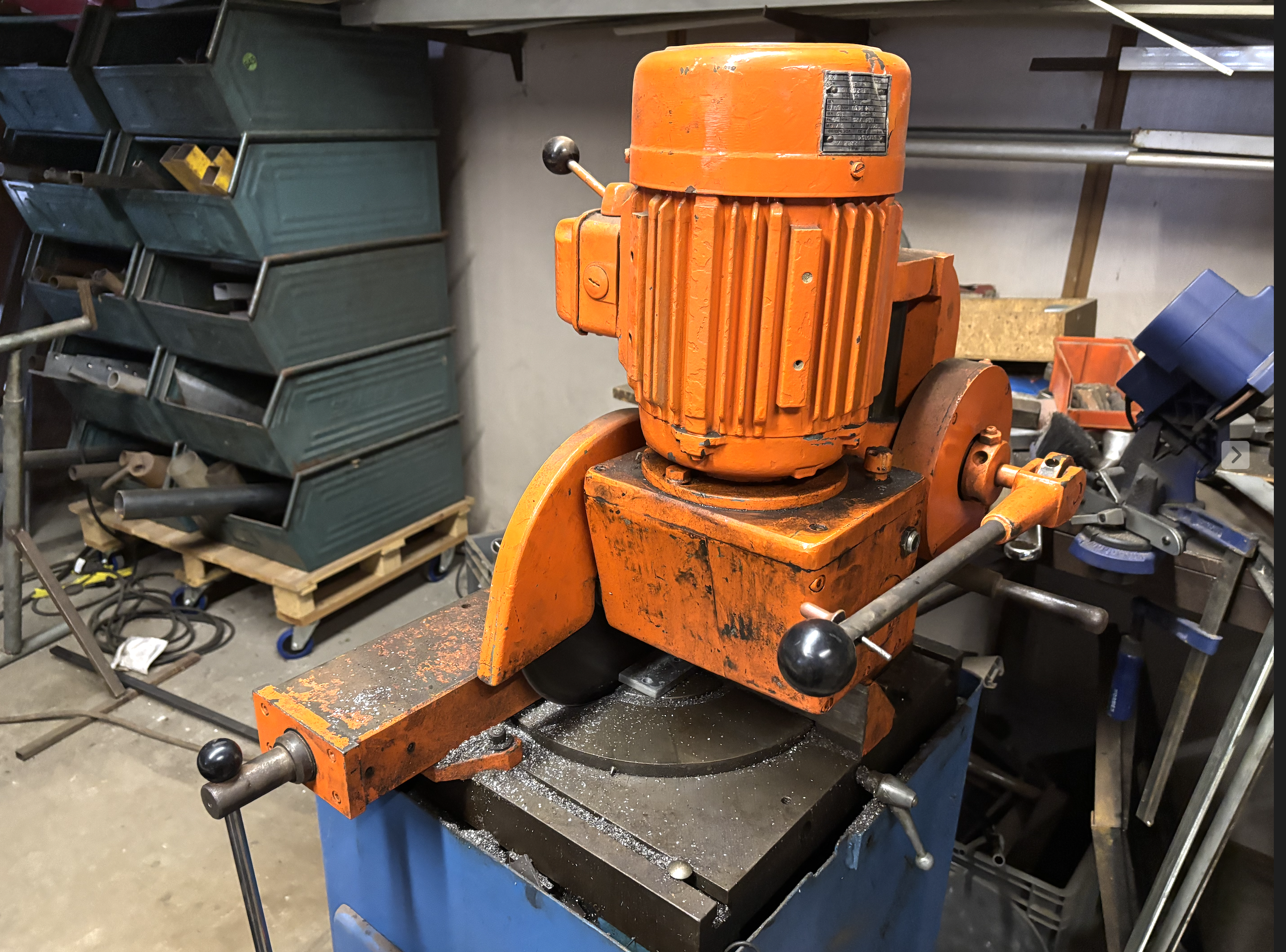

Sägen der Rohre mit einer Metall-Kappsäge

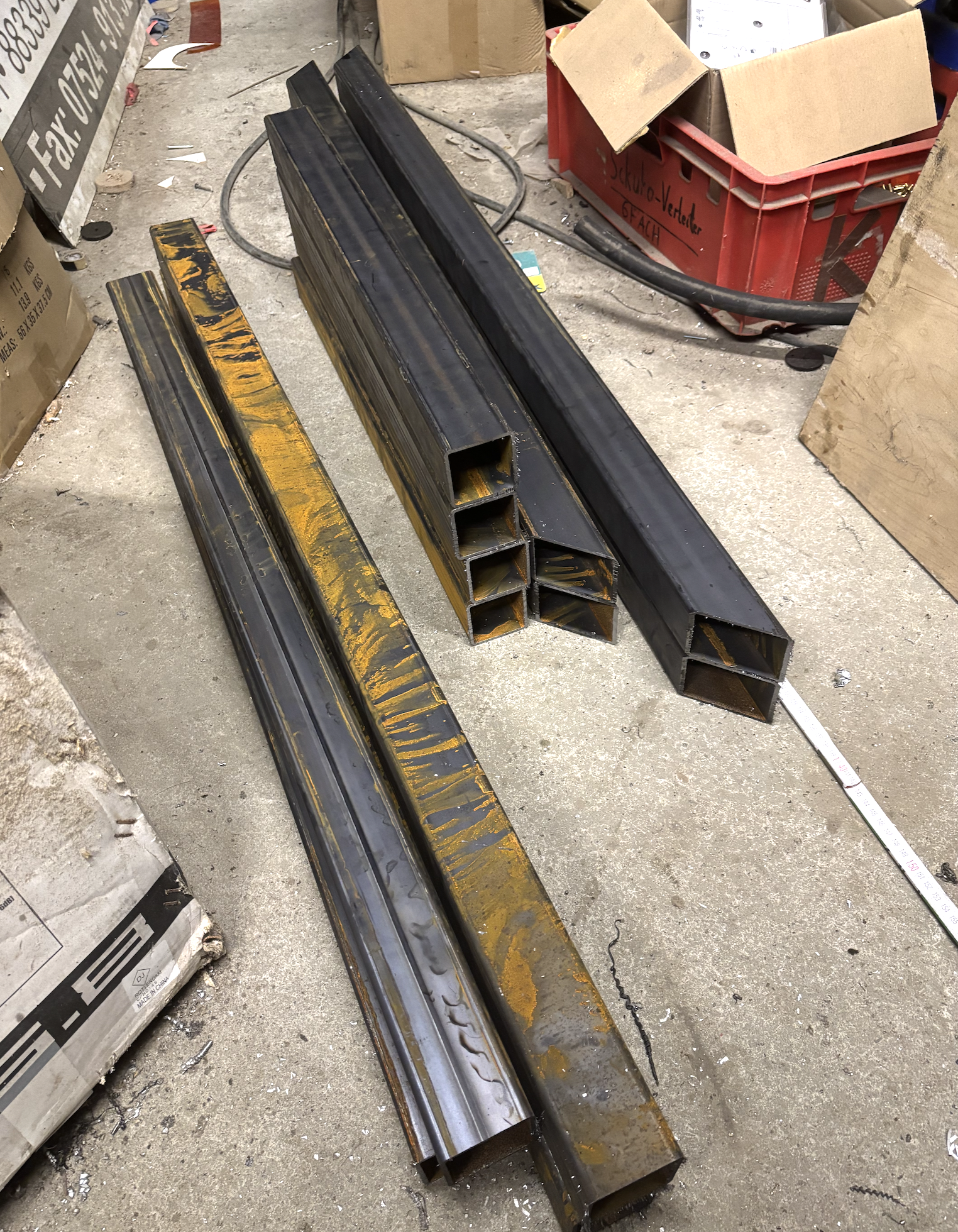

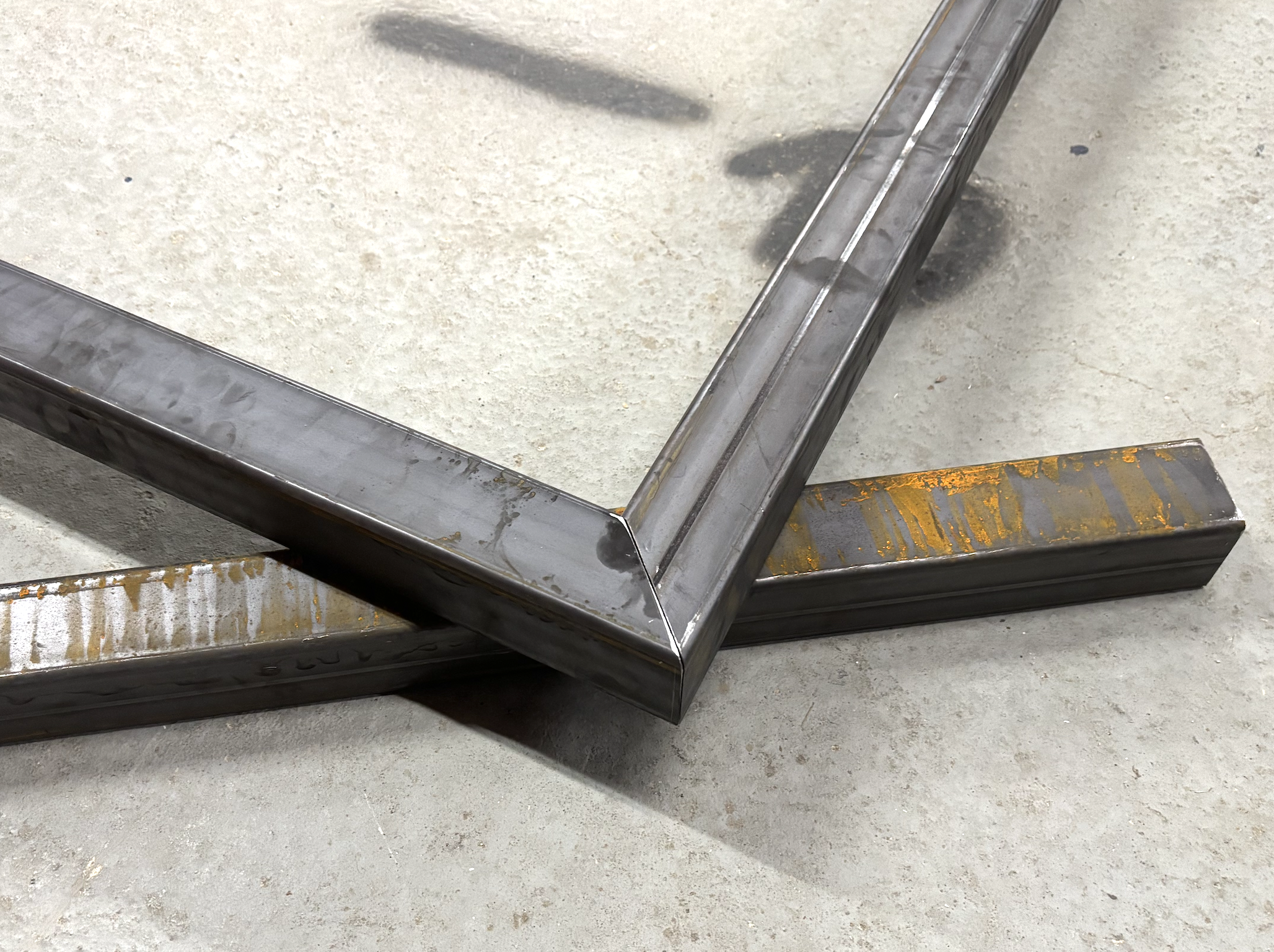

Fertig gesägte Rohre - die Tischoberseite mit 45º Gehrung

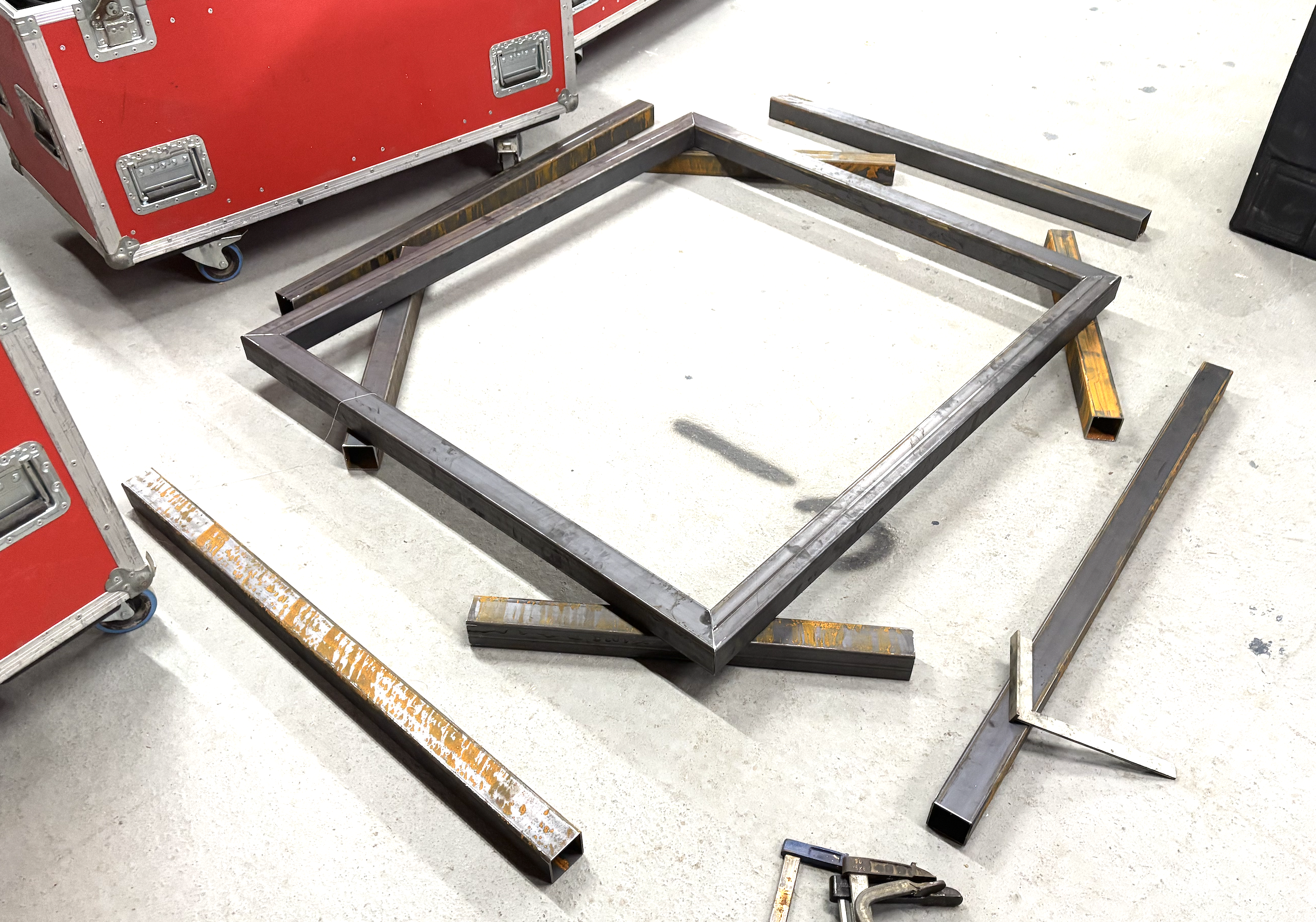

Trockener Zusammenbaus der Tischoberseite

Schweissen des Tisches¶

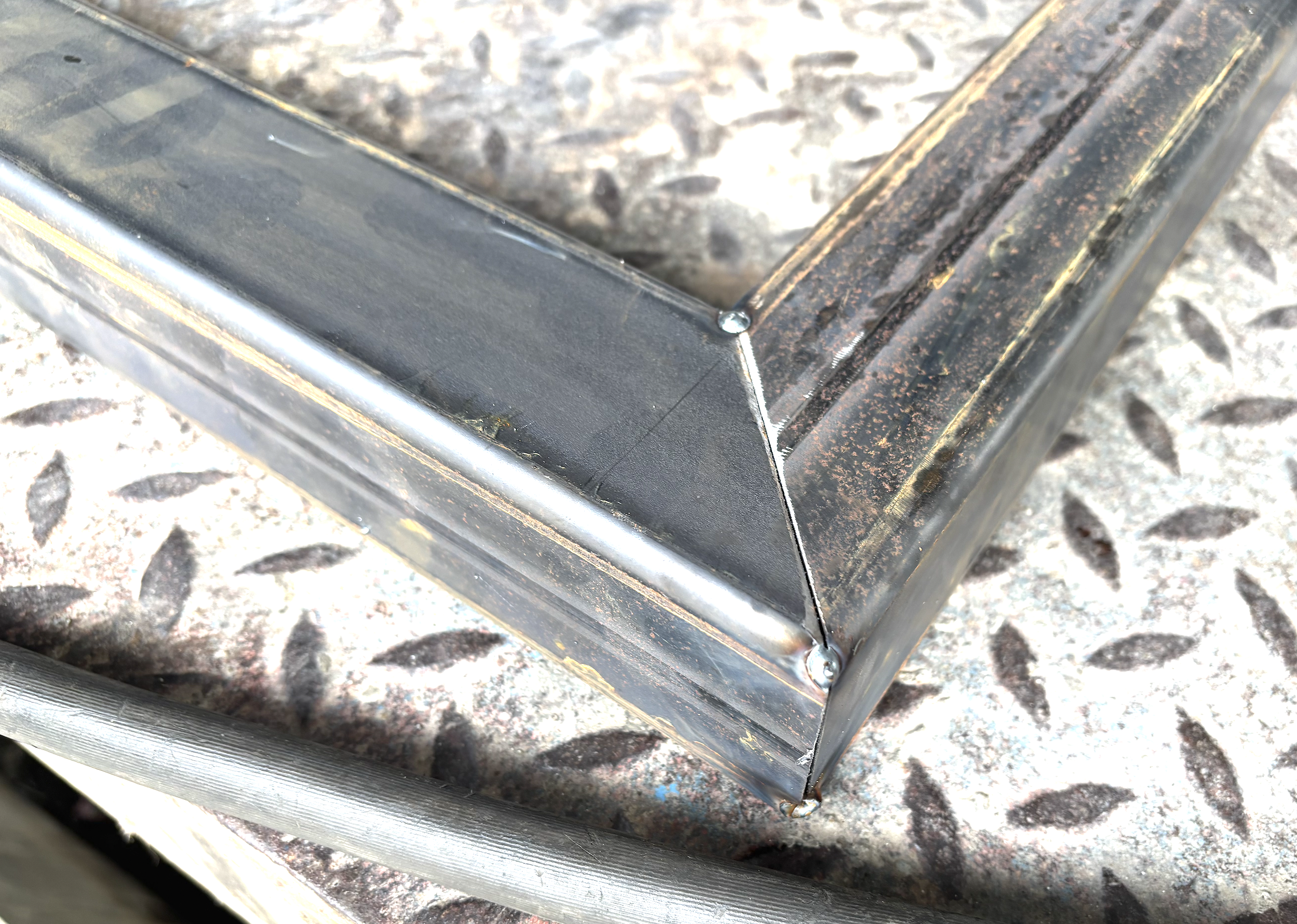

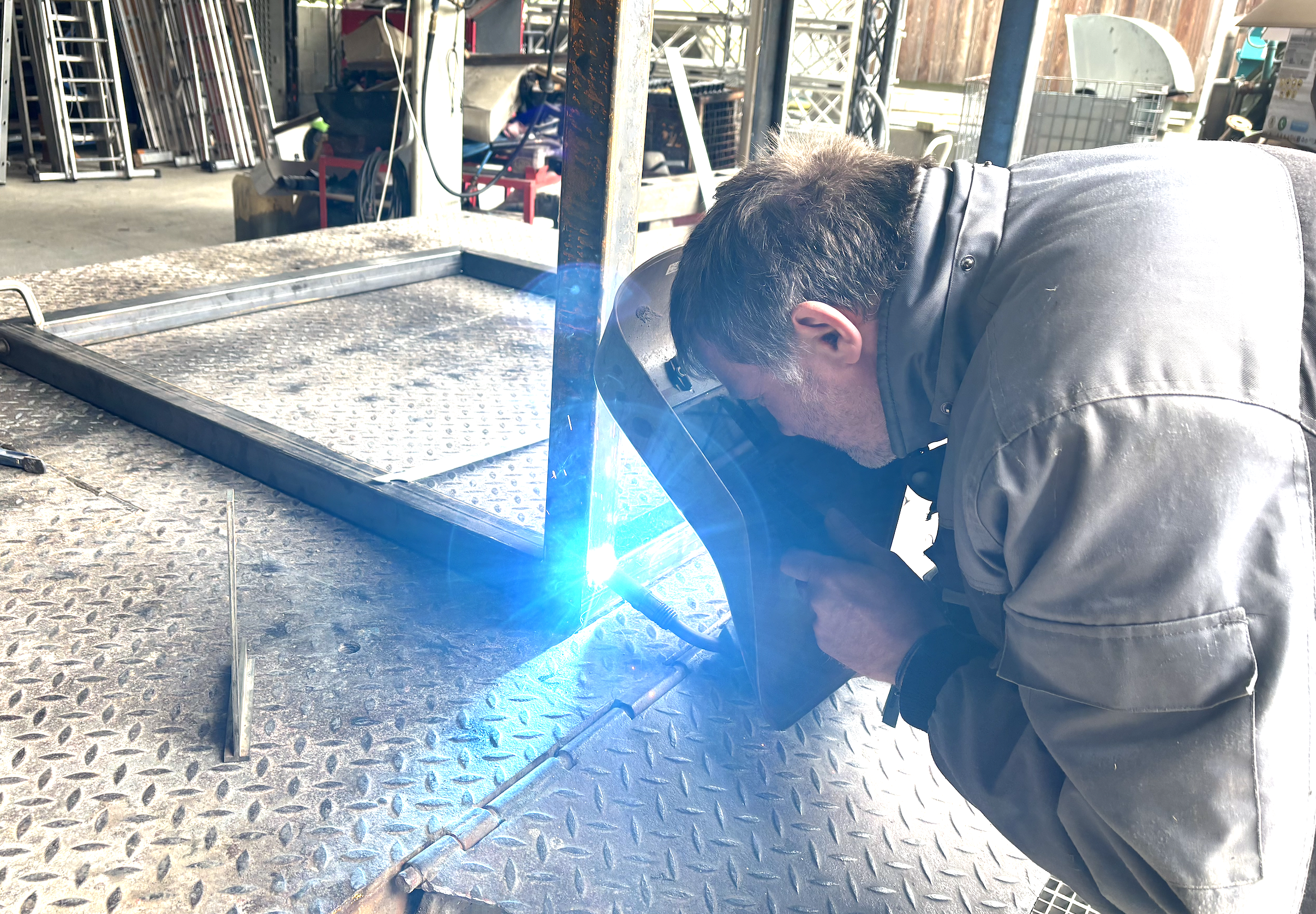

Zuerst werden die Schweissstellen geheftet

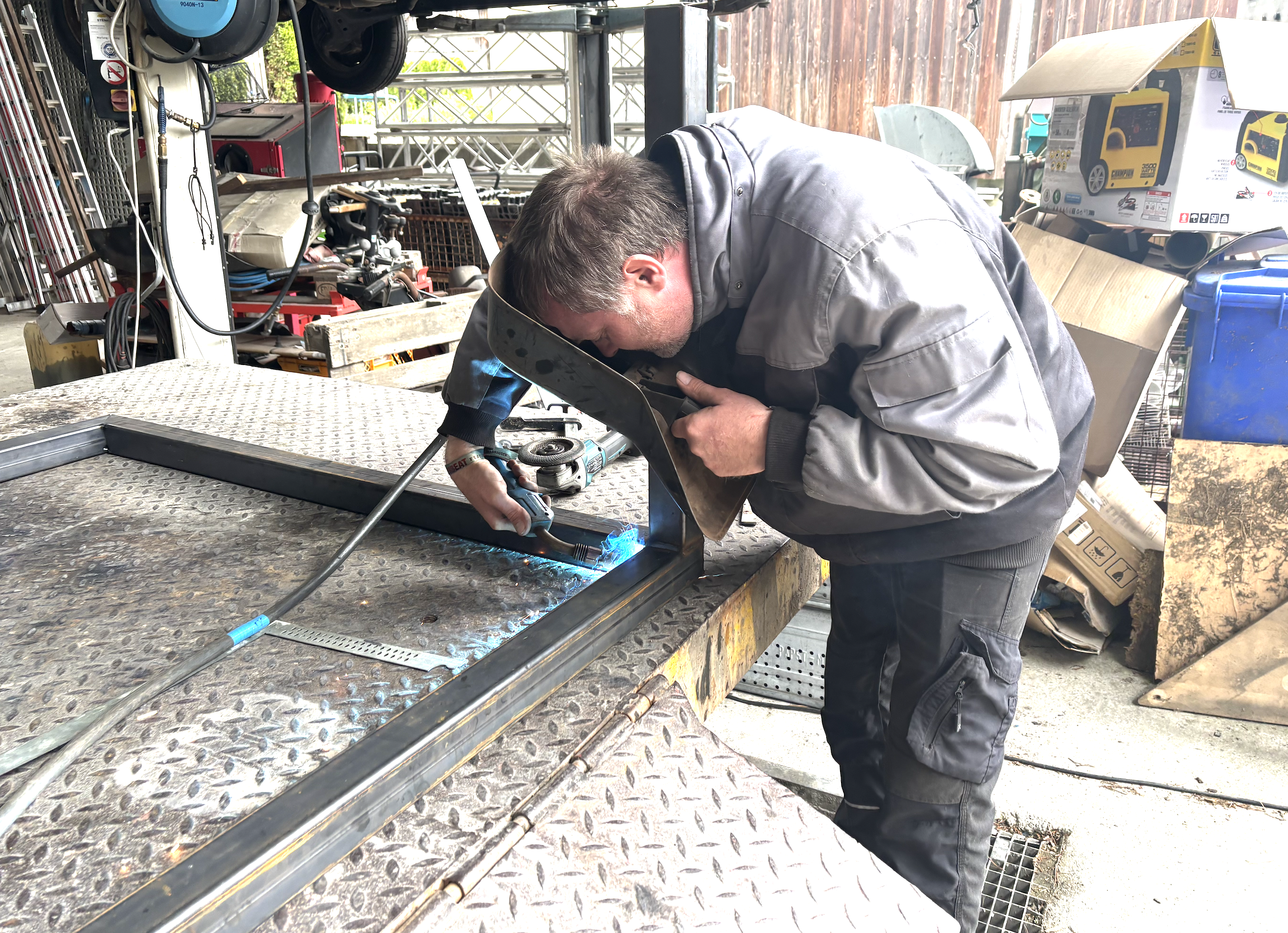

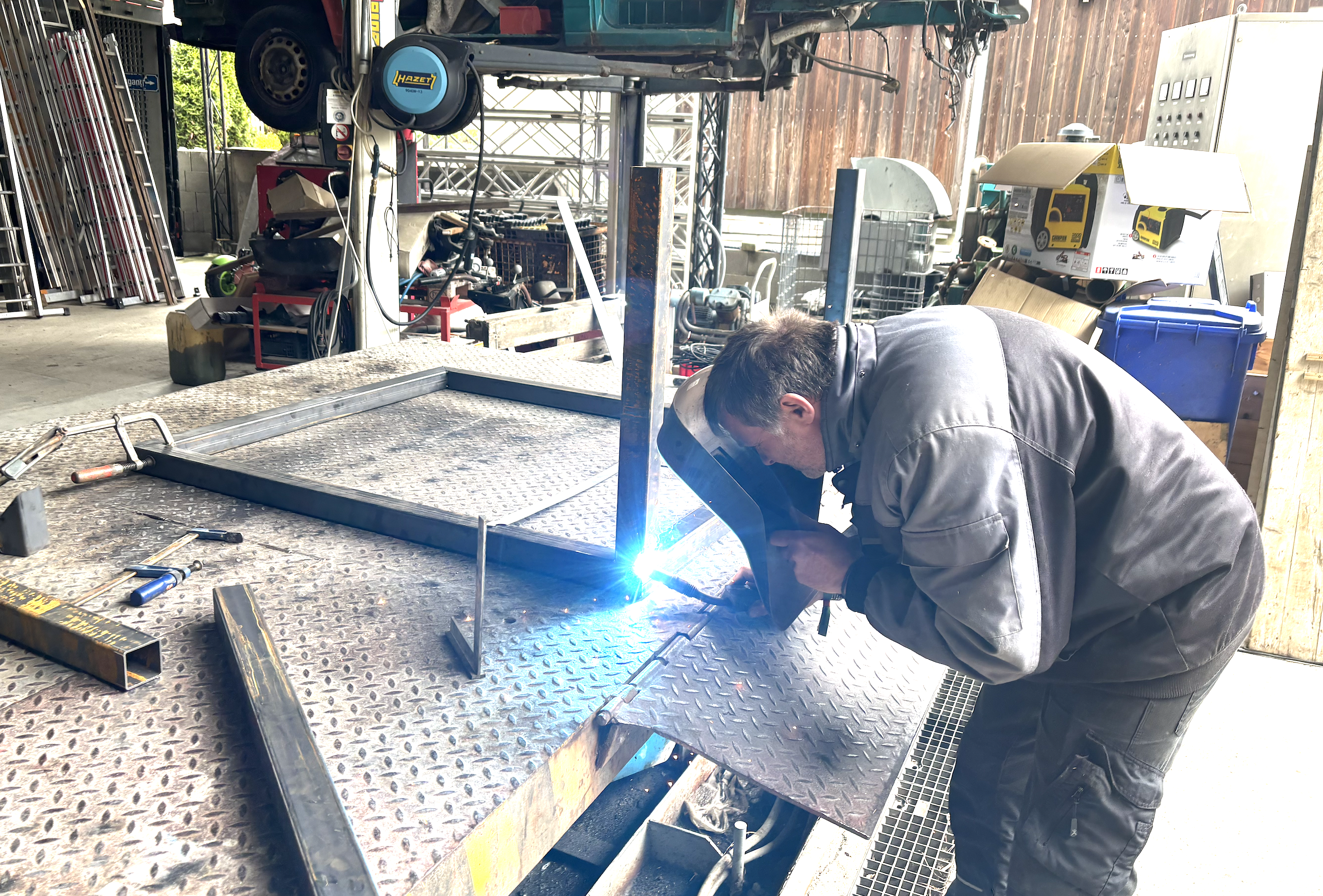

Anschliessend werden die Schweissnähte gezogen

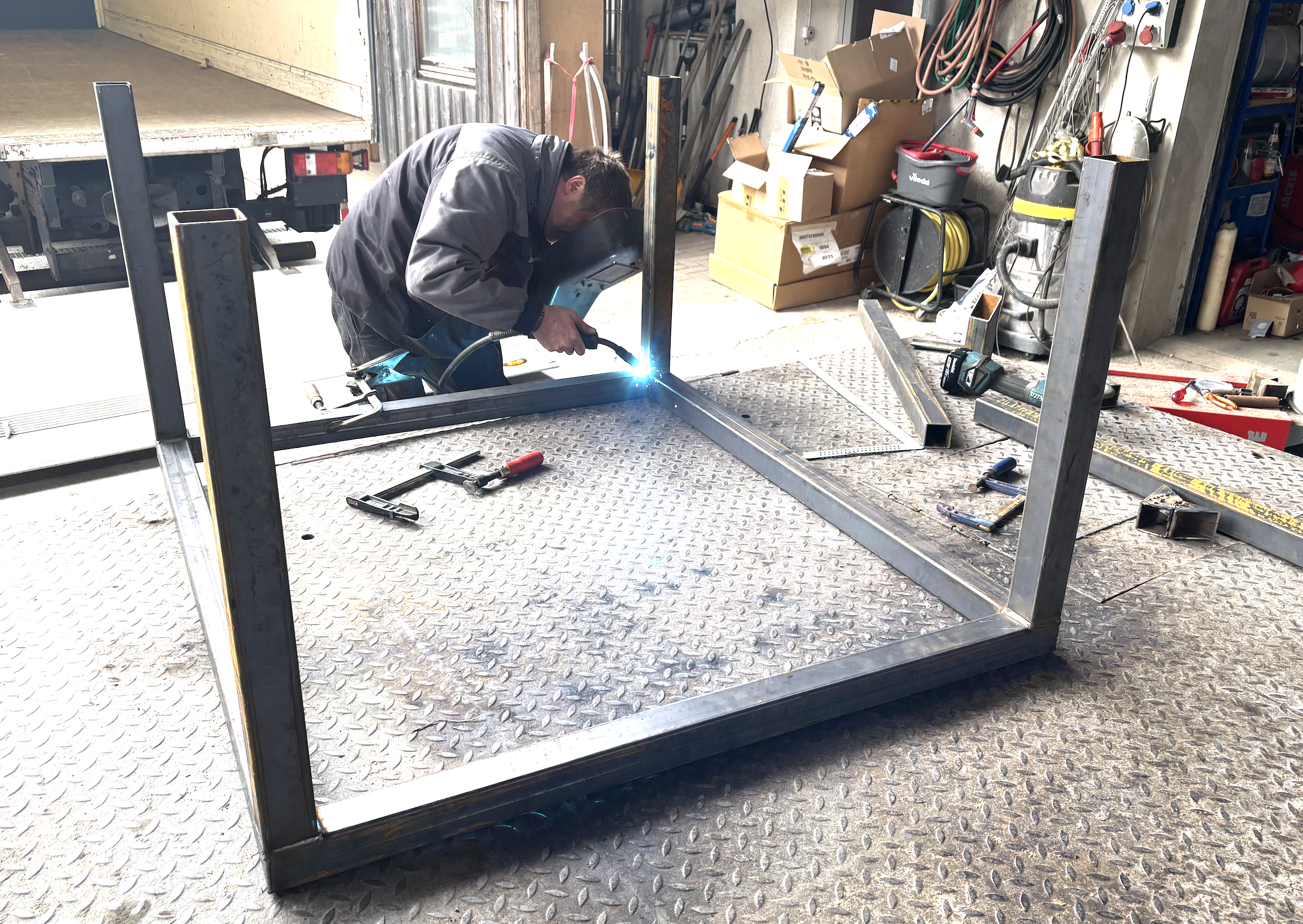

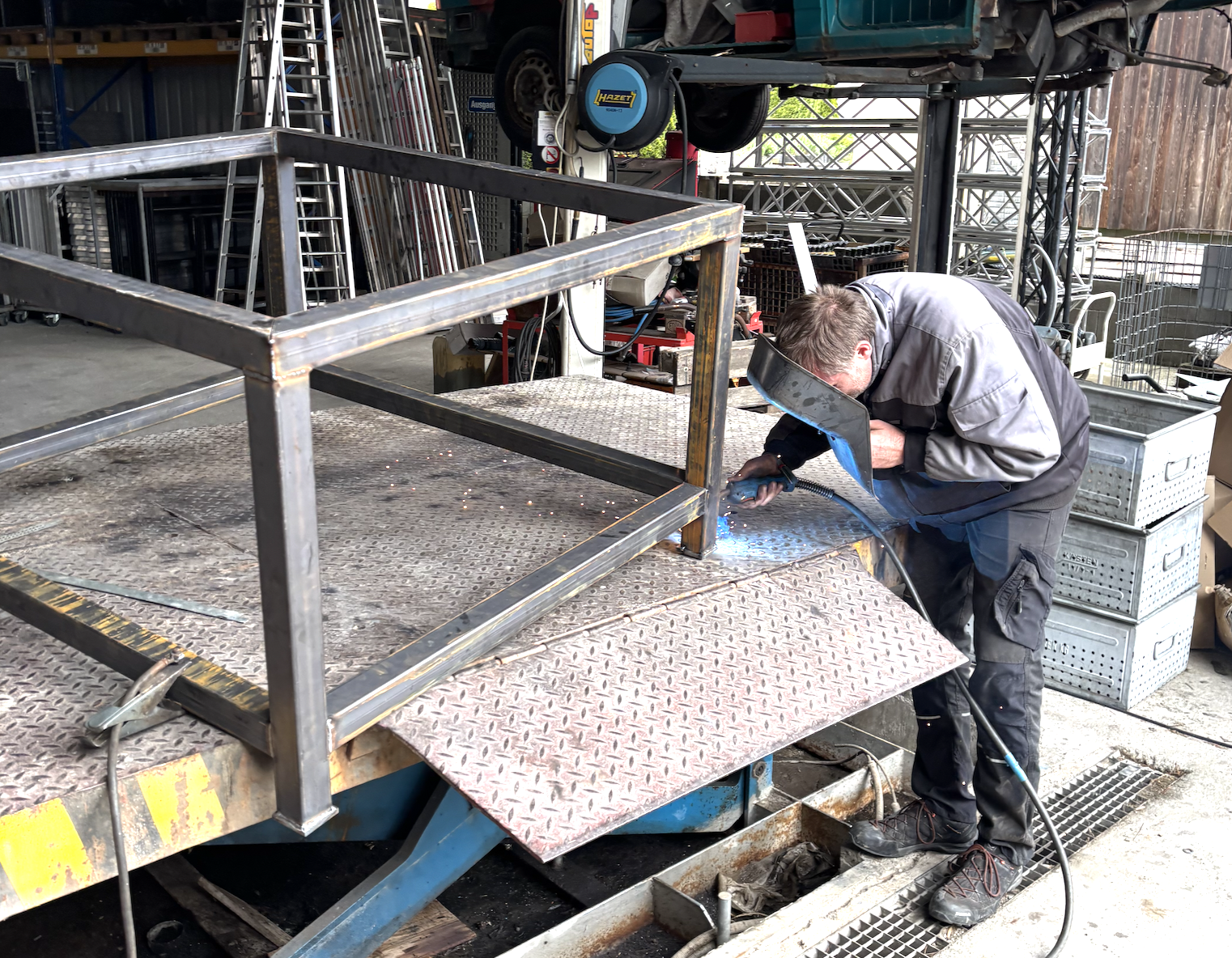

Alle 4 Füße sind angeschweisst

Querverstrebungen und die Aufnahmen für die Stellfüße mit einer M10 Mutter werden festgeschweisst

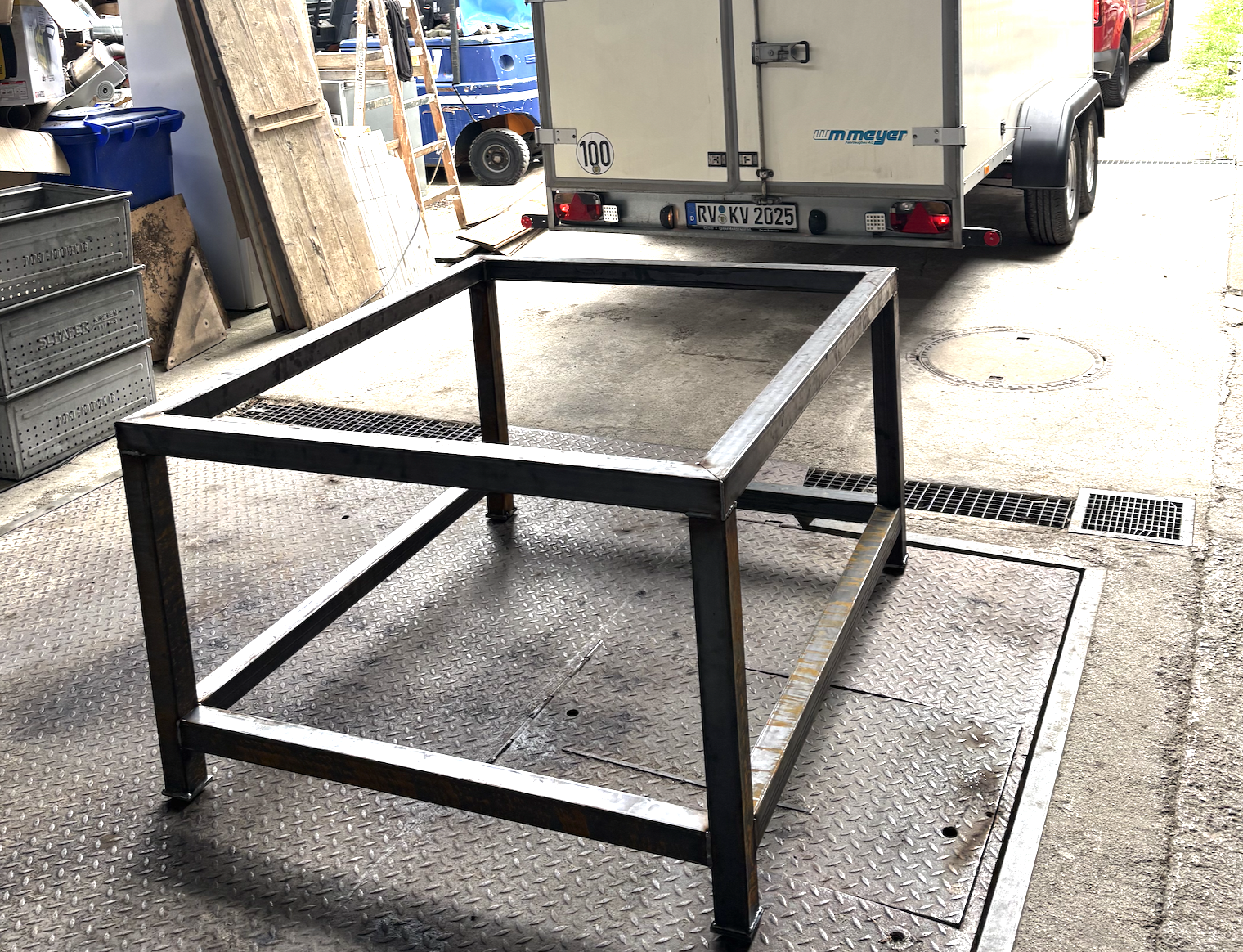

Das fertig geschweisste Gestellt - vor dem Verladen

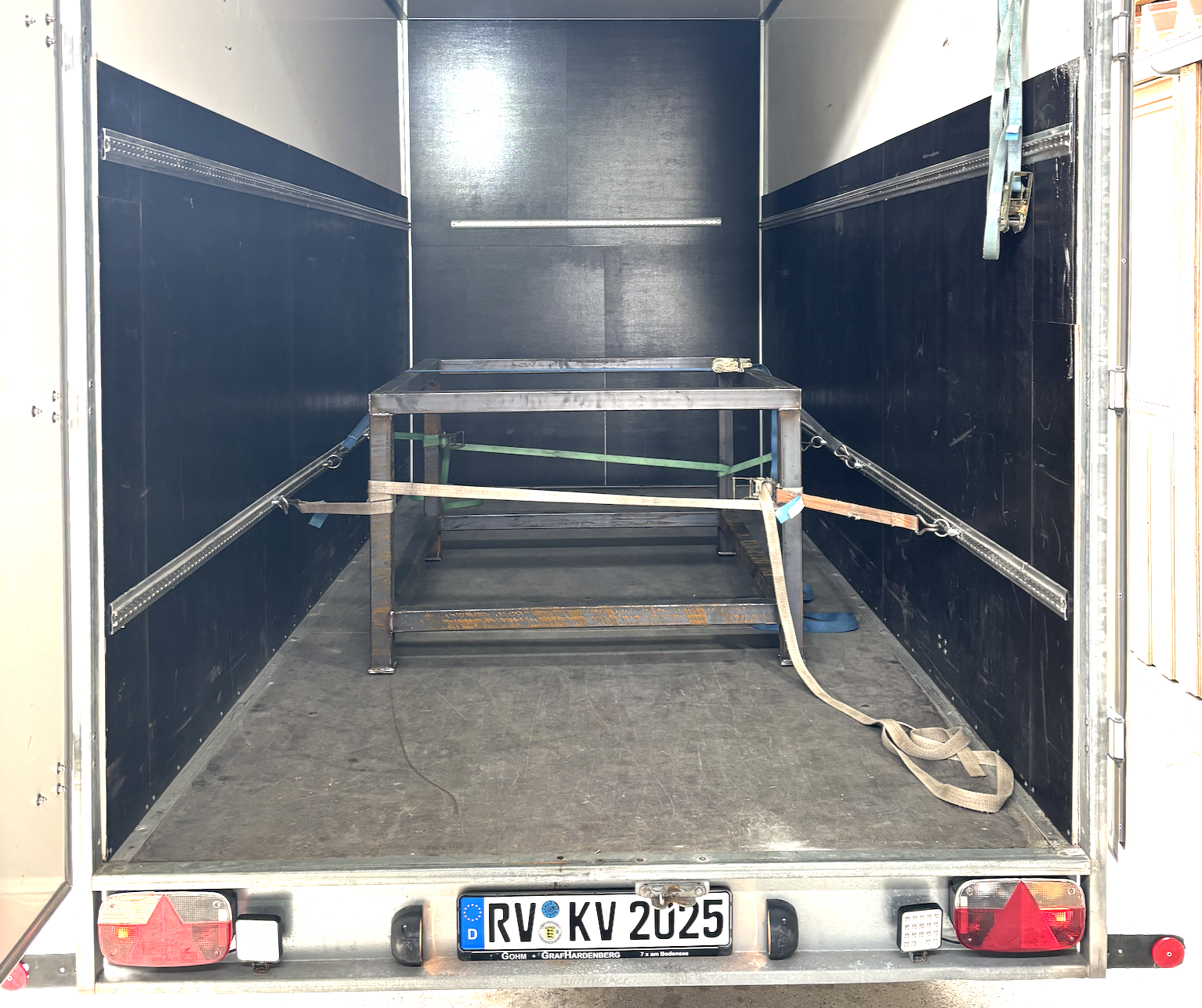

Verzurrt für den Transport

Anstrich mit Farbe¶

Grundierung mit einem Metall Haftgrund

Gelernt: für den Auftrag eines Metall-Lacks sollte eine Schaumstoffwalze verwendet werden, keine langflorige Walze

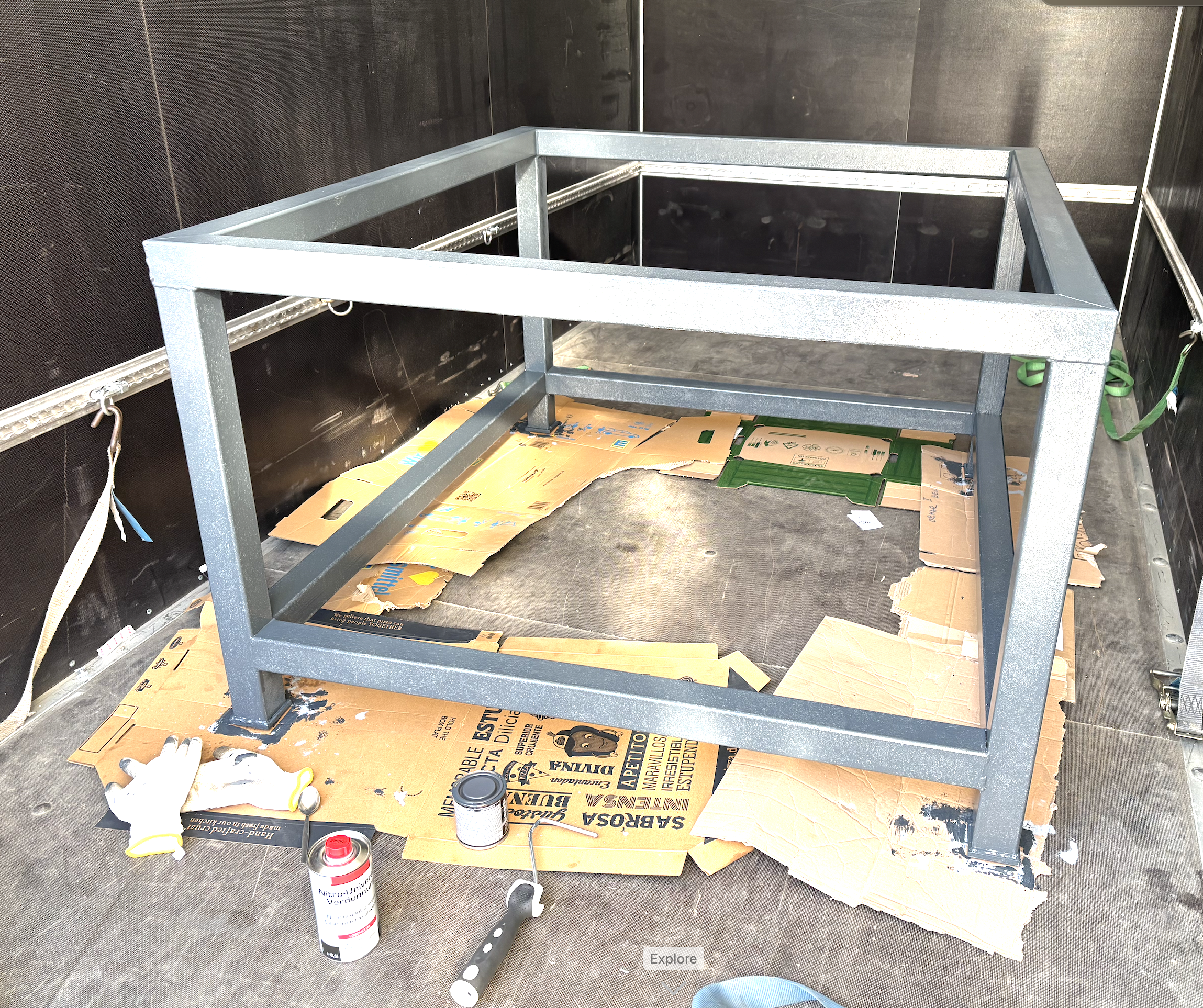

Nach dem Auftragen des Decklacks

Gelernt: Farben auf Lösemittelbasis (als Grundierung) und Farben auf Wasserbasis (als Decklack) vertragen sich nicht besonders gut.

Anbringung der Stellfüße¶

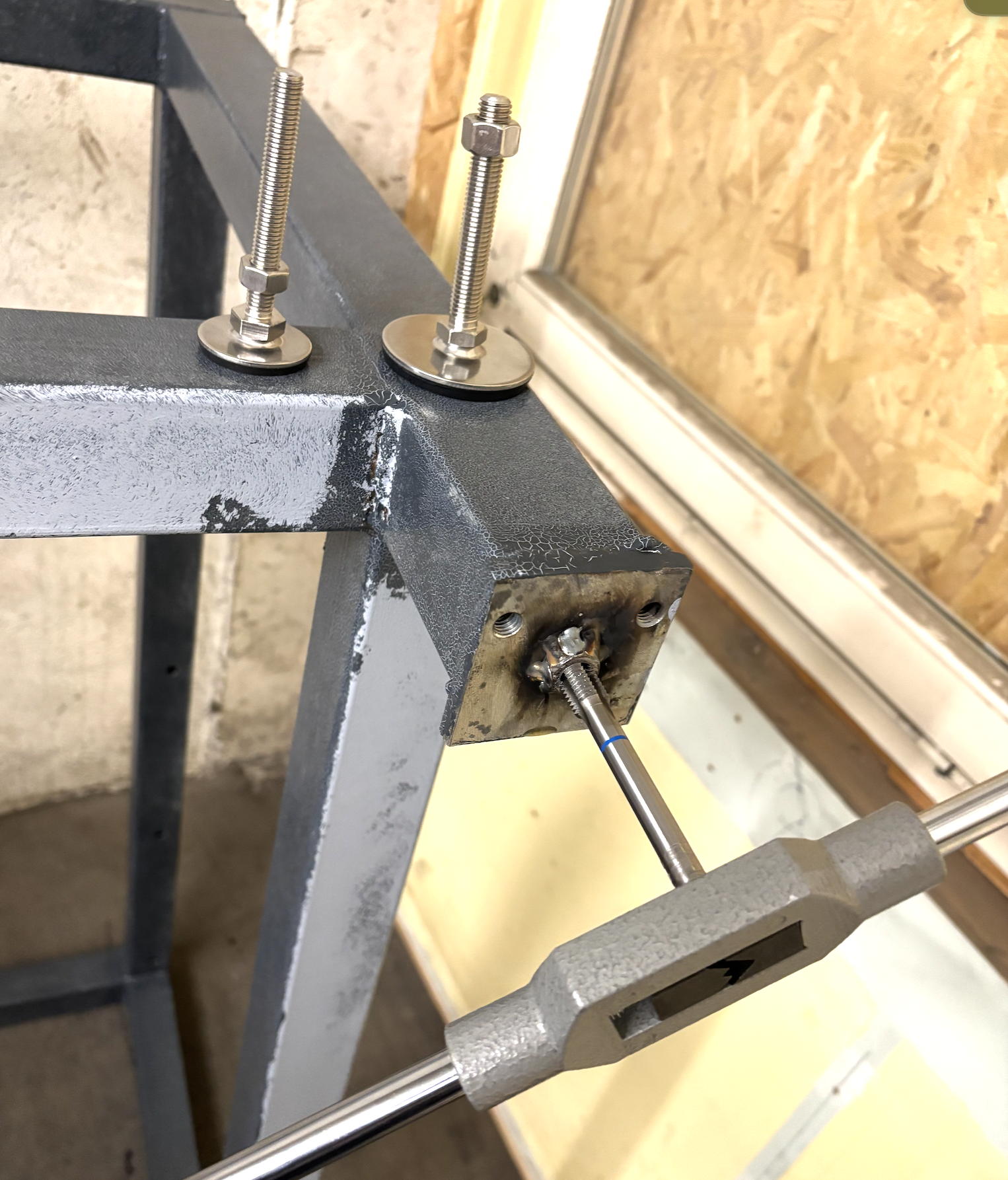

Wenn Amazon 3 x M10 Stellfüße und 1 x M12 Stellfuß liefert, ist Improvisation angesagt...

Gelernt: ich hätte von vorneherein M12 Füße benutzen sollen, für bessere Stabilität

Bohrungen für die Montage des Frästisches und Ausrichtung der Fräse¶

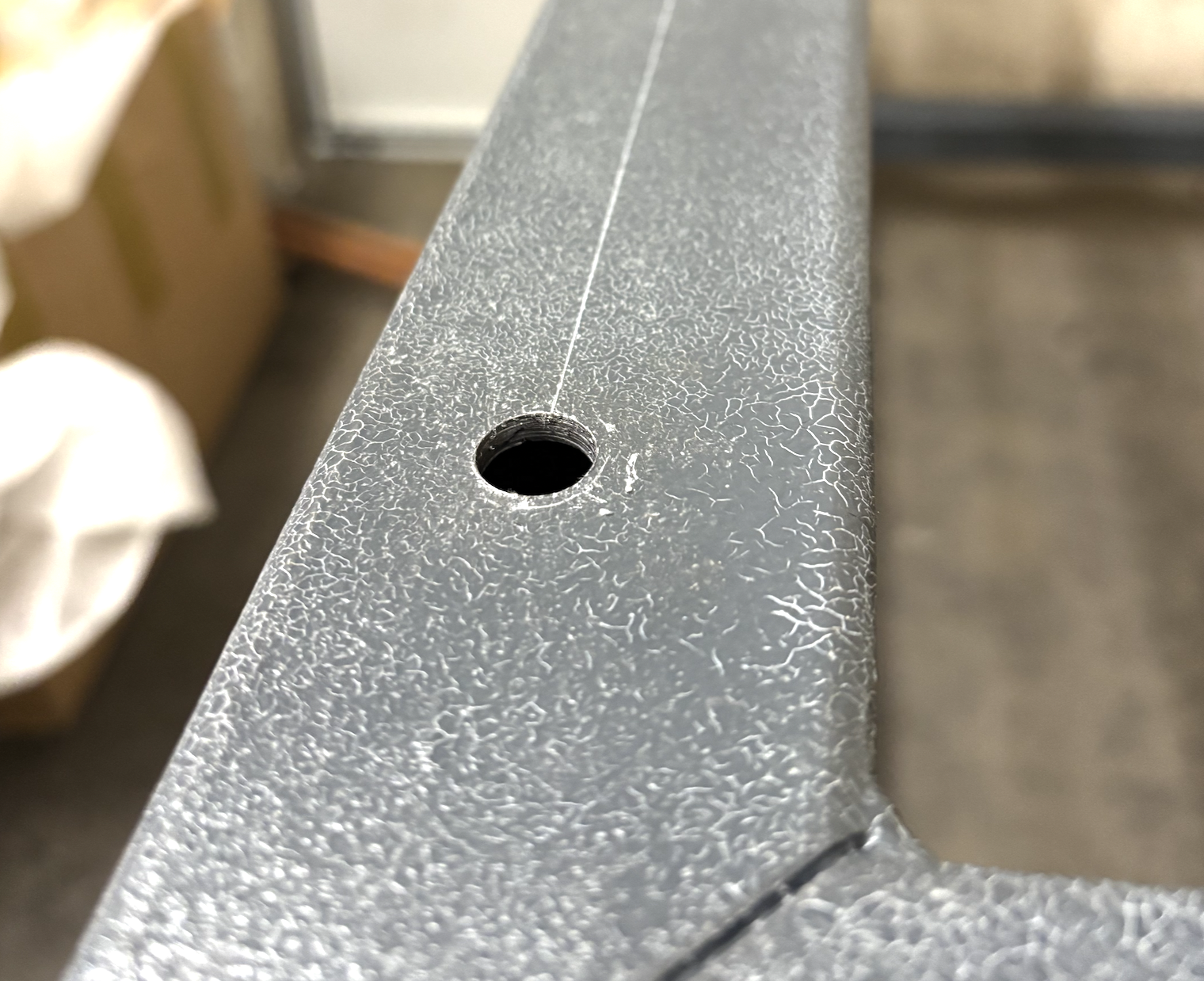

Bohrungen für die Verschraubung der Fräse auf dem Untergestell (10 er Löcher mit 12er Senker geweitet)

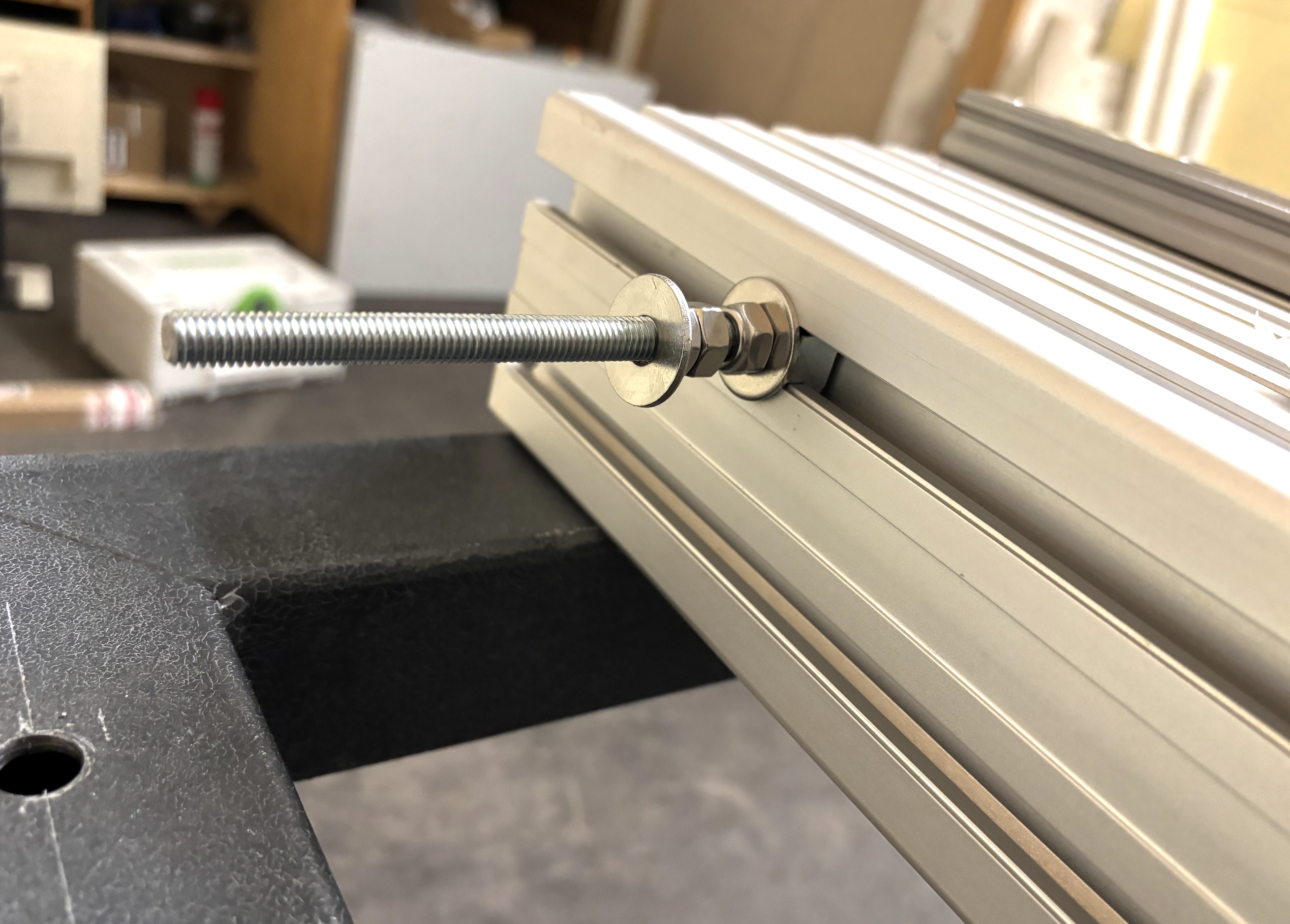

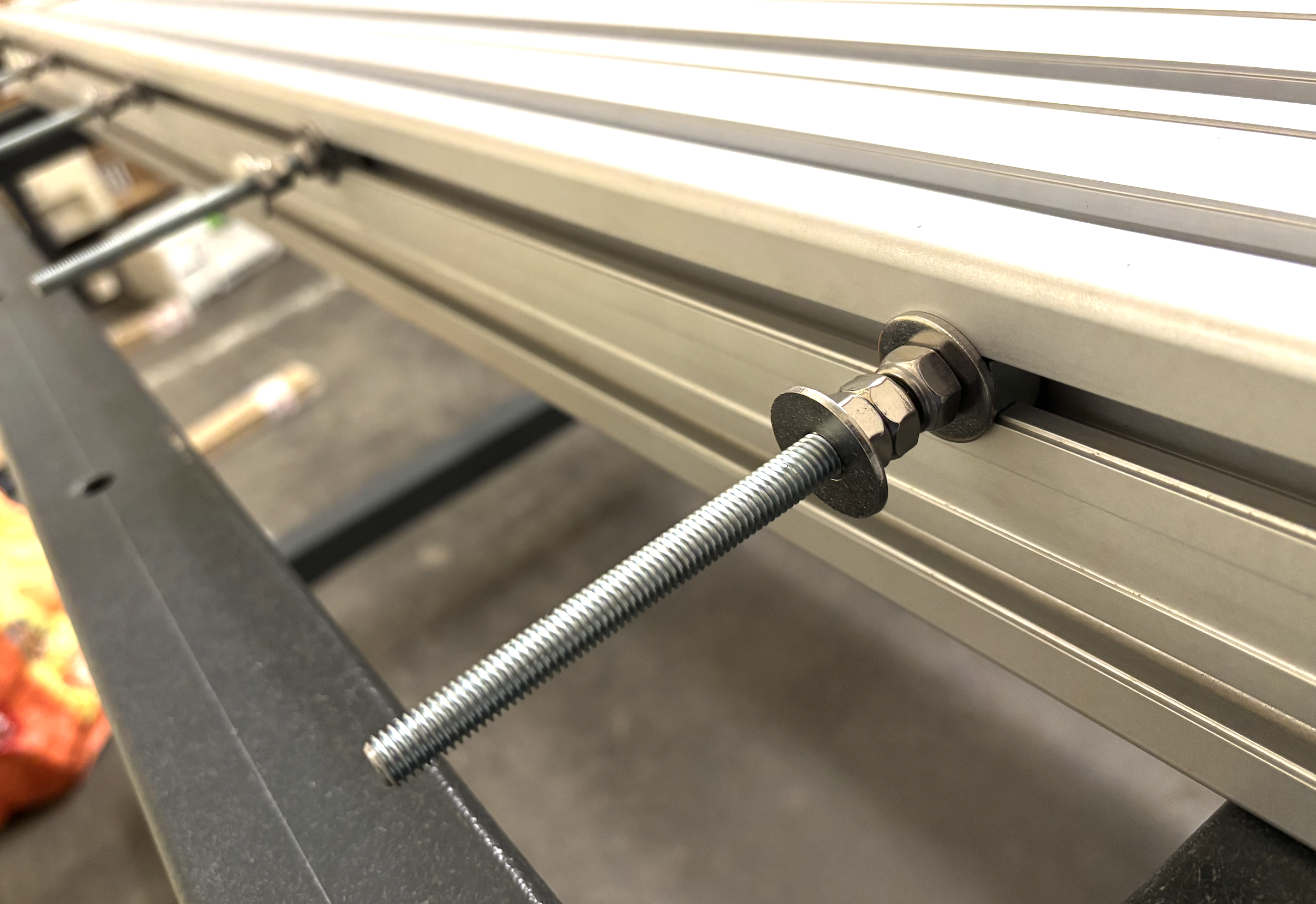

Für die exakte Ausrichtung der Fräse auf dem Untergestell habe ich mich für M8 Nutensteine mit M8 Gewindestangen und einer Konter-Verschraubung am Gestell entschieden:

Dazu 10er Löcher in das Gestell bohren, und mit 12er Senker weiten damit genug Spielraum für das Ausrichten des Tisches bleibt und mit großzügig dimensionierten Beilagscheiben unterlegen:

Auf der Tischunterseite mit M8 Stopmuttern verschrauben.

Ausrichtung des Frästisches¶

Siehe Montage des Frästischs > Ausrichtung des Tisches
